FTP Upload
FTP Upload
->
->->
ACHTUNG
Bei einem der nächsten Updates wird die Datenstruktur vom FTP-Upload überarbeitet. Ab diesem Zeitpunkt wird nicht mehr in der unten Dokumentierten Datenstruktur übertragen, sondern in der intern im SmartDog verwendeten Struktur gearbeitet. Informationen zu den Änderungen finden Sie
hier
Diese Änderung betrifft nur den SmartDog, beim PowerDog bleibt die alte Datenstruktur von FTP-Upload bestehen
Diese Funktion benötigen Sie nur wenn Sie das Ecodata Portal nicht nützen und Ihre Daten an ein anderes Portal senden, welches diese Daten visualisieren kann
- FTP Upload dient nicht zur Datensicherung - diese Daten können nicht mehr in den SmartDog zurückgelesen werden.
- Verwenden Sie zur Datensicherung die Funktion Import/Export (auf USB oder Cloud)
- FTP steht für das File Transfer Protocol. Es handelt sich hierbei also um ein spezielles Protokoll, welches auf die Übertragung von Dateien von einem Ausgangsrechner (SmartDog®) zu einem Zielrechner (Überwachungsplattform) optimiert ist.
- Das heißt der SmartDog® ist in der Lage seine aufgezeichneten Daten an einen Kunden FTP Server weiterzuleiten, umso zu gewährleisten dass Ihre eigene Plattform für die Überwachung verwendet werden kann.
- Das FTP verwendet für die Steuerung und Datenübertragung jeweils separate Verbindungen: Eine FTP-Sitzung beginnt, indem vom Client zum Control Port des Servers (der Standard-Port dafür ist Port 21) eine TCP-Verbindung aufgebaut wird.

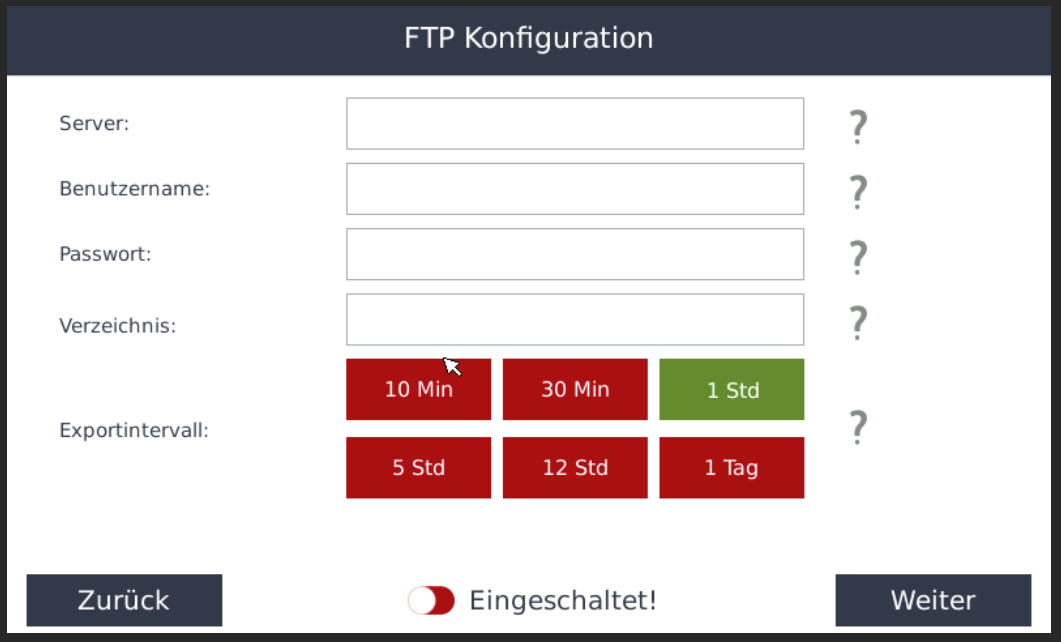

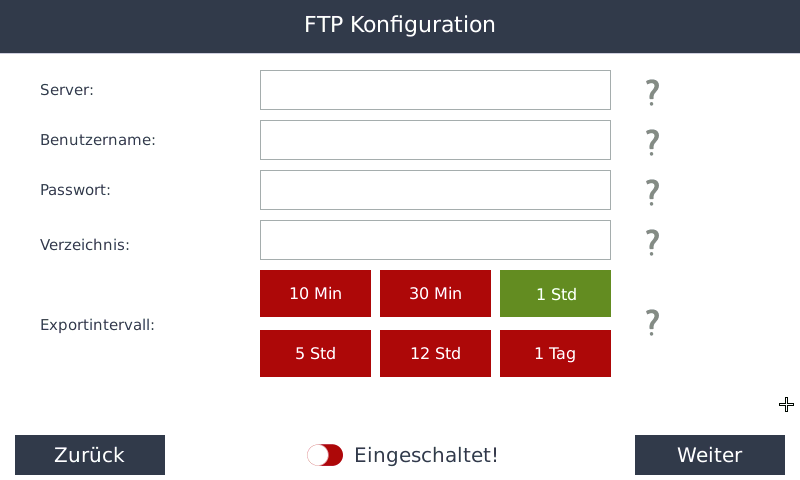

- Über diese Verbindung werden Befehle zum Server gesendet. Geben Sie folgende Daten ein:
Server
- Servername aus den Zugangsunterlagen
Benutzername
- Benutzername aus den Zugangsunterlagen
Passwort
- Passwort aus den Zugangsunterlagen
Verzeichnis: (optional)
- Ort wo die Daten gespeichert werden.
- Sonst kann dieses Feld leer bleiben.
Geben Sie bei Exportintervall ein
- Wie oft die Datenübertragung stattfinden soll
Drücken Sie auf „Eingeschaltet“ um den FTP Dienst zu aktivieren
Gehen Sie auf weiter
Wurde eine Verbindung zum FTP Server hergestellt ist die Statusmeldung
- Connection to FTP Server Successed zu sehen
Gehen Sie auf „Weiter“ und „Speichern“
Datenformat SmartDog Daten lokal (SmartDog)
Tages 5 min Kurven
Name- global_7_28_2015.txt
Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile
Beginnend mit Timestamp, ADRESS, BUS, STRINGS, STRINGID, PAC, PDC, UDC und TEMP
-
1438092331;1;1;1;1;1027;1103;310;0
-
1438069201;1;1;1;1;542;586;309;0
-
1438079739;1;1;1;1;1214;1302;330;0
-
1438063806;1;1;1;1;349;387;314;0
-
1438081539;1;1;1;1;1564;1677;340;0
-
1438056611;1;1;1;1;9;28;227;0
-
1438103128;1;1;1;1;153;183;305;0
-
1438085139;1;1;1;1;984;1057;312;0
| Timestamp | 1438092331 |
| Adress | 1 |
| BUS | 1 |
| Strings | 1 |
| String ID |
1 |
| PAC | 1027 |
| PDC | 1103 |
| UDC | 310 |
| Temp | 0 |
Tagesdaten
Name
- avg_day_7_2015.txt
Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile
Beginnend mit DAY, MONTH, YEAR, ADRESS(BUS), BUS, STRINGS, STRINGID, PRODUCED_DAY (Wh), PAC_MAX of Day, WhDAY_OFFSET (Wh Counter of inverter at midnight)
- 1;7;2015; 1;1;1;1;19413;2233;5637532
- 2;7;2015;1;1;1;1;18983;2221;5657282
- 3;7;2015;1;1;1;1;18473;2222;5676265
- 4;7;2015;1;1;1;1;18570;2137;5694738
- 26;7;2015;1;1;1;1;19289;2328;6020249
- 27;7;2015;1;1;1;1;15255;2509;6039538
- 28;7;2015;1;1;1;1;9567;1950;6054793
- 29;7;2015;1;1;1;1;9189;2371;6064360
Day | 1 |
| Month |
7 |
| Year | 2015 |
| ADDRESS (BUS) |
1 |
| BUS | 1 |
| STRINGS (Nr of) |
1 |
| STRING ID |
1 |
| PRODUCED_DAY (Wh) |
19413 |
| PAC_MAX of Day |
2233 |
| (WhDAY_OFFSET (Wh Counter of inverter at midnight) |
5637532 |
Monatsdaten
Name- avg_month_2015.txt
Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile
-
Beginnend mit MONTH, YEAR, ADDRESS, BUS, STRINGS, STRINGID, PRO-DUCED_MONTH (Wh), DAY_START_MIN (Begin each day-chart of month e.g. 7:00 is dynamicly updated), DAY_END_MAX
-
1;2015;1;1;1;1;41427;8;17
-
2;2015;1;1;1;1;119989;7;18
-
3;2015;1;1;1;1;235374;6;20
-
4;2015;1;1;1;1;361905;6;21
-
5;2015;1;1;1;1;287419;5;21
-
6;2015;1;1;1;1;278667;5;22
-
7;2015;1;1;1;1;435209;5;21
| MONTH | 1 |
| YEAR | 2015 |
| ADDRESS | 1 |
| BUS | 1 |
| STRINGS |
1 |
| STRINGID | 1 |
| PRDUCED_MONTH(Wh) |
41427 |
| DAY_START_MIN | 8 |
| (Begin each daychart of month e.g. 7:00 is dynamicly updated) DAY_END_MAX | 17 |
Jahresdaten
Name- avg_year.txt
Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile
Beginnend mit YEAR, ADDRESS, BUS, STRINGS, STRINGID, PRODUCED_YEAR (Wh)
-
2014;1;1;1;1;354335
-
2015;1;1;1;1;1759990
| YEAR | 2014 |
| ADDRESS | 1 |
| BUS | 1 |
| STRINGS |
1 |
| STRINGID |
1 |
| PRODUCED_YEAR (Wh) | 354335 |
Alarme (events)
Name- avg_month_2015.txt
Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile
- Beginnend mit Alarm ID; Timestamp; Adress; Bus; Errortyp; Errorcode; Error-text
| Alarm ID | interne fortlaufende Nr des Alarmes |
| Timestamp | Zeitstempel des Alarms |
| Adress | Busadresse des WR (Bei Sensoren etc. steht hier 0) |
| Bus | Bus an dem der WR angeschlossen ist (1,2,10) |
| Errortyp | 10 Status, 20 Störung, 30 Systemalarm |
| Errorcode | Code den der WR ausgibt (Bei SMA gibt es einen Offset von 100000 für Bus1 und 200000 für Bus2 sowie 1000 je Bus adresse. D.h. Alarm 10 von WR an Bus2 mit Adr 12 hat dann die Nummer 212010 |
| Errortext | Text der Alarmmeldung |
Zählerdaten
Der gewünschte Zählertyp (Bezug, Liefern, Eigenverbrauch, Laden, Entladen, SOC…. kann in der config gefunden werdenz.B.:
iec1107_1358510114_GlobalType=CTR_power_import für den globalen Lieferzähler
Tages 5 min Kurven
Tages 5 min Kurven:
Name:
z.B. iec1107_1358510114_global_5_28_2021.txt
-
1622226604;912
-
1622226904;916
-
622227204;932
-
1622229604;823
-
1622231104;551
Format: Timestamp; Momentanwert 5min
Monatsdaten
Name:
z.B iec1107_1358510181_avg_day_5_2021.txt
-
1;6770;40870145
-
2;5546;40877188
-
3;7429;40882734
-
4;0;40897199
-
5;0;40900471
-
6;0;40917124
-
7;3880;40922478
-
8;6357;40926615
-
9;6084;40933181
-
10;8240;40939521
-
11;8950;40947992
-
12;6380;40957173
-
13;6620;40963818
-
14;7201;40970650
-
15;6208;40978128
-
16;5380;40984546
-
17;6402;40990174
-
18;6848;40996871
-
19;5110;41003974
-
20;5981;41009309
-
21;9788;41015599
-
22;7584;41025703
Format: Tag; Wh; Zählerstand
Jahresdaten
Name:
z.B.: iec1107_1358510114_avg_month_2021.txt
-
5;7588036;40844525
-
6;176012;40922478
-
7;41336;41172125
Format: Monat, Wh, Zählerstand
Gesamtdaten
Name:
z.B.: iec1107_1358510181_avg_year.txt
- 2021;2562934;28077812
Format Jahr, Wh, Zählerstand
FTP Upload neue Datenstruktur
Funktion
- Mit einem der nächsten Updates wird die Daten Struktur für die FTP-Upload Funktion verändert
Achtung, dies gilt nur für SmartDogs nicht für PowerDogs
- Diese ist nun angelehnt an die Datenstruktur die auch auf dem SmartDog verwendet wird
- Es werden nicht mehr alle Textdateien im Hauptordner angelegt, sondern diese werden einzeln in einem Ordner System hinterlegt, das ganze sieht wie folgt aus :
Wechselrichter Tages und Monatsdaten
Die einzelnen Textdateien für die Wechelrichter finden sich im jeweiligen Jahres Ordner
Im jeweilinge Jahresordner finden Sie für jeden Wechselrichter Pro String einen Ordner, hier im Beispiel, sehen Sie dass es einen Wechselrichter gibt, dieser ist auf BUS8 (TCP) angeschlossen und hat die BUS Adresse 1, swowie 2 Strings (S1 / S2)
Wenn Sie nun in einen der Ordner gehen sieht das ganze wie folgt aus:
Hier finden Sie nun die einzelnen Text Dateien für den jeweiligen Wechselrichter String
Tages 5 min Kurven
Name- global_7_28_2015.txt
Beginnend mit Timestamp, ADRESS, BUS, STRINGS, STRINGID, PAC, PDC, UDC und TEMP
- 1438092331;1;1;1;1;1027;1103;310;0
- 1438069201;1;1;1;1;542;586;309;0
- 1438079739;1;1;1;1;1214;1302;330;0
- 1438063806;1;1;1;1;349;387;314;0
- 1438081539;1;1;1;1;1564;1677;340;0
- 1438056611;1;1;1;1;9;28;227;0
- 1438103128;1;1;1;1;153;183;305;0
- 1438085139;1;1;1;1;984;1057;312;0
| Timestamp | 1438092331 |
|---|---|
| Adress | 1 |
| BUS | 1 |
| Strings | 1 |
| String ID | 1 |
| PAC | 1027 |
| PDC | 1103 |
| UDC | 310 |
| Temp | 0 |
Tagesdaten
Name- avg_day_7_2015.txt
Beginnend mit DAY, MONTH, YEAR, ADRESS(BUS), BUS, STRINGS, STRINGID, PRODUCED_DAY (Wh), PAC_MAX of Day, WhDAY_OFFSET (Wh Counter of inverter at midnight)
- 1;7;2015;1;1;1;1;19413;2233;5637532
- 2;7;2015;1;1;1;1;18983;2221;5657282
- 3;7;2015;1;1;1;1;18473;2222;5676265
- 4;7;2015;1;1;1;1;18570;2137;5694738
- 26;7;2015;1;1;1;1;19289;2328;6020249
- 27;7;2015;1;1;1;1;15255;2509;6039538
- 28;7;2015;1;1;1;1;9567;1950;6054793
- 29;7;2015;1;1;1;1;9189;2371;6064360
| Day | 1 |
|---|---|
| Month | 7 |
| Year | 2015 |
| ADDRESS (BUS) | 1 |
| BUS | 1 |
| STRINGS (Nr of) | 1 |
| STRING ID | 1 |
| PRODUCED_DAY (Wh) | 19413 |
| PAC_MAX of Day | 2233 |
| WhDAY_OFFSET | 5637532 |
Monatsdaten
Name- avg_month_2015.txt
Beginnend mit MONTH, YEAR, ADDRESS, BUS, STRINGS, STRINGID, PRODUCED_MONTH (Wh), DAY_START_MIN, DAY_END_MAX
- 1;2015;1;1;1;1;41427;8;17
- 2;2015;1;1;1;1;119989;7;18
- 3;2015;1;1;1;1;235374;6;20
- 4;2015;1;1;1;1;361905;6;21
- 5;2015;1;1;1;1;287419;5;21
- 6;2015;1;1;1;1;278667;5;22
- 7;2015;1;1;1;1;435209;5;21
| MONTH | 1 |
|---|---|
| YEAR | 2015 |
| ADDRESS | 1 |
| BUS | 1 |
| STRINGS | 1 |
| STRINGID | 1 |
| PRODUCED_MONTH (Wh) | 41427 |
| DAY_START_MIN | 8 |
| DAY_END_MAX | 17 |
Wechselrichter Jahresdaten
Die Jahresdaten der Wechselrichter finden Sie im YEARS Ordner, hier werden auch die einzelnen Wechselrichter mit den einzelnen Strings als Ordner aufgeführt, und dort finden sich dann die Jahreswerte
Jahresdaten
Name- avg_year.txt
Beginnend mit YEAR, ADDRESS, BUS, STRINGS, STRINGID, PRODUCED_YEAR (Wh)
- 2014;1;1;1;1;354335
- 2015;1;1;1;1;1759990
| YEAR | 2014 |
|---|---|
| ADDRESS | 1 |
| BUS | 1 |
| STRINGS | 1 |
| STRINGID | 1 |
| PRODUCED_YEAR (Wh) | 354335 |
Zählerdaten
Die Zählerdaten finden sich für 5-Minuten Kurven, Tagesdaten und Monatsdaten im jweiligen Jahresordner, für jeden Zähler findet sich ein eigener Ordner
Die Jahresdaten finden sich dann wieder eine Eben höher unter YEARS
Zählerdaten
Der gewünschte Zählertyp (Bezug, Liefern, Eigenverbrauch, Laden, Entladen, SOC …)
kann in der Config gefunden werden.
Beispiel:
iec1107_1358510114_GlobalType=CTR_power_import
→ globaler Lieferzähler
Tagesdaten – 5-Minuten-Kurven
Name:
z. B. iec1107_1358510114_global_5_28_2021.txt
- 1622226604;912
- 1622226904;916
- 622227204;932
- 1622229604;823
- 1622231104;551
Format: Timestamp; Momentanwert (alle 5 Minuten)
Monatsdaten – Tageswerte
Name:
z. B. iec1107_1358510181_avg_day_5_2021.txt
- 1;6770;40870145
- 2;5546;40877188
- 3;7429;40882734
- 4;0;40897199
- 5;0;40900471
- 6;0;40917124
- 7;3880;40922478
- 8;6357;40926615
- 9;6084;40933181
- 10;8240;40939521
- 11;8950;40947992
- 12;6380;40957173
- 13;6620;40963818
- 14;7201;40970650
- 15;6208;40978128
- 16;5380;40984546
- 17;6402;40990174
- 18;6848;40996871
- 19;5110;41003974
- 20;5981;41009309
- 21;9788;41015599
- 22;7584;41025703
Format: Tag; Wh; Zählerstand
Jahresdaten – Monatswerte
Name:
z. B. iec1107_1358510114_avg_month_2021.txt
- 5;7588036;40844525
- 6;176012;40922478
- 7;41336;41172125
Format: Monat; Wh; Zählerstand
Gesamtdaten – Jahreswerte
Name:
z. B. iec1107_1358510181_avg_year.txt
- 2021;2562934;28077812
Format: Jahr; Wh; Zählerstand
Alarme
- Die Alarme werden wie gewohnt im Hauptordner hinterlegt
Alarme (events)
Name- avg_month_2015.txt
Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile
- Beginnend mit Alarm ID; Timestamp; Adress; Bus; Errortyp; Errorcode; Error-text
| Alarm ID | interne fortlaufende Nr des Alarmes |
| Timestamp | Zeitstempel des Alarms |
| Adress | Busadresse des WR (Bei Sensoren etc. steht hier 0) |
| Bus | Bus an dem der WR angeschlossen ist (1,2,10) |
| Errortyp | 10 Status, 20 Störung, 30 Systemalarm |
| Errorcode | Code den der WR ausgibt (Bei SMA gibt es einen Offset von 100000 für Bus1 und 200000 für Bus2 sowie 1000 je Bus adresse. D.h. Alarm 10 von WR an Bus2 mit Adr 12 hat dann die Nummer 212010 |
| Errortext | Text der Alarmmeldung |
