# FTP Upload # FTP Upload # [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-07/scaled-1680-/vN8WtbMZpDls4Pft-image-1721312867592.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-07/vN8WtbMZpDls4Pft-image-1721312867592.png)->[![](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-07/scaled-1680-/igzuVeCGSnm3YAh3-image-1721313512539.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-07/igzuVeCGSnm3YAh3-image-1721313512539.png)->[![](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-07/scaled-1680-/igzuVeCGSnm3YAh3-image-1721313512539.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-07/igzuVeCGSnm3YAh3-image-1721313512539.png)->[![](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-07/scaled-1680-/WxNFXRi4rx9Fdtli-image-1721314407797.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-07/WxNFXRi4rx9Fdtli-image-1721314407797.png)

Um den FTP-Push nutzen zu können, ist eine Einmallizenz zu erwerben!

**ACHTUNG** Bei einem der nächsten Updates wird die Datenstruktur des FTP-Uploads überarbeitet. Ab diesem Zeitpunkt wird nicht mehr in der unten dokumentierten Datenstruktur übertragen, sondern in der intern im SmartDog verwendeten Struktur gearbeitet. Informationen zu den Änderungen finden Sie [hier](https://anleitung.smart-dog.eu/books/ftp-upload/page/ftp-upload-neue-datenstruktur) Diese Änderung betrifft nur den SmartDog; beim PowerDog bleibt die alte Datenstruktur des FTP-Uploads bestehen

#### Wichtige Hinweise: - FTP Upload dient nicht zur Datensicherung – diese Daten können nicht mehr in den SmartDog zurückgelesen werden - Zur Datensicherung verwenden Sie bitte die Funktion Import/Export (auf USB oder Cloud) - FTP steht für File Transfer Protocol – ein spezielles Protokoll zur Übertragung von Dateien vom Ausgangsrechner (SmartDog®) zum Zielrechner (Überwachungsplattform) Das heißt der SmartDog® kann seine aufgezeichneten Daten an einen Kunden-FTP-Server weiterleiten, sodass Ihre eigene Plattform zur Überwachung verwendet werden kann #### Funktionsweise: - FTP verwendet separate Verbindungen für Steuerung und Datenübertragung - Eine FTP-Sitzung beginnt, indem der Client eine TCP-Verbindung zum Control Port des Servers aufbaut (Standard-Port: 21) - Über diese Verbindung werden die Befehle zum Server gesendet [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2026-01/scaled-1680-/Tka9bRPmtmxrfqAk-image-1769074558492.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2026-01/Tka9bRPmtmxrfqAk-image-1769074558492.png) - Diese Funktion benötigen Sie nur, wenn Sie das Ecodata Portal nicht verwenden und Ihre Daten an ein anderes Portal senden möchten, das diese Daten visualisieren kann

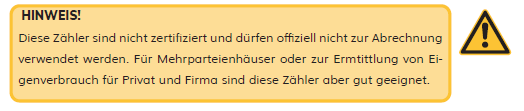

Diese Zähler sind nicht zertifiziert und dürfen offiziell nicht zur Abrechnung verwendet werden. Für Mehrparteienhäuser oder zur Ermittlung von Eigenverbrauch für Privat und Firma sind diese Zähler aber gut geeignet

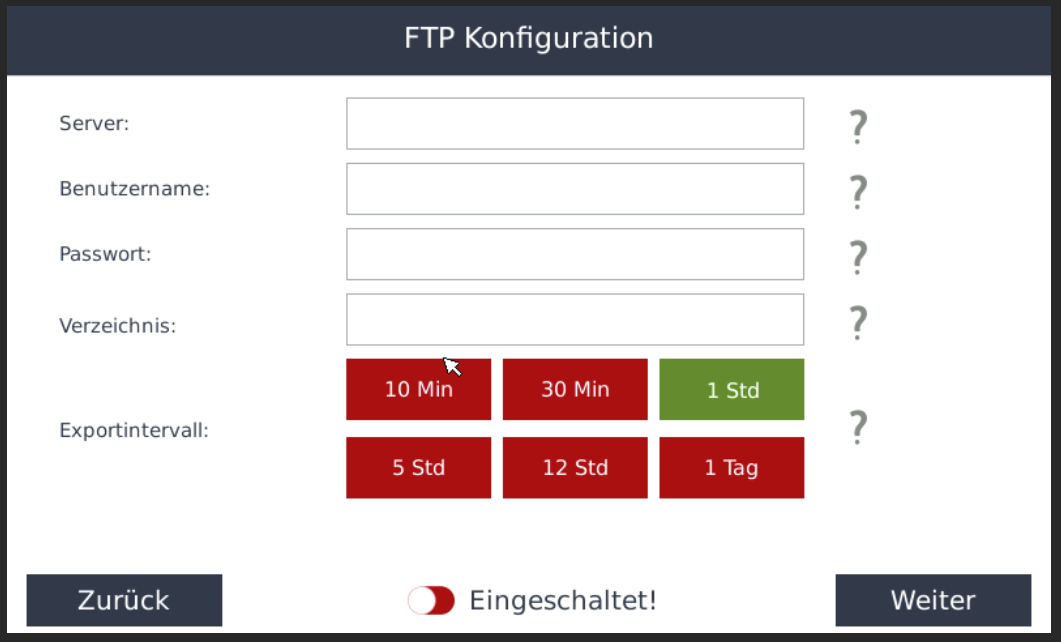

**Server:** - Servername aus den Zugangsunterlagen **Benutzername:** - Benutzername aus den Zugangsunterlagen **Passwort:** - Passwort aus den Zugangsunterlagen **Verzeichnis:** - Ort, an dem die Daten gespeichert werden sollen (Dieses Feld kann leer bleiben) **Exportintervall:** - Wie oft die Datenübertragung stattfinden soll (10 Min, 30 Min, 1 Std, etc.) ##### Drücken Sie auf **Eingeschaltet!** um den FTP Dienst zu aktivieren - Anschließend gehen Sie auf **Weiter** #### Verbindungsprüfung: - Bei erfolgreicher Verbindung erscheint die Statusmeldung: **Connection to FTP Server Successed** Danach auf **Weiter** und **Speichern** klicken ## Datenformat SmartDog Daten lokal (SmartDog)
Tages 5 min Kurven **Name - global\_7\_28\_2015.txt** **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** **Beginnend mit Timestamp, ADRESS, BUS, STRINGS, STRINGID, PAC, PDC, UDC und TEMP** - 1438092331;1;1;1;1;1027;1103;310;0 - 1438069201;1;1;1;1;542;586;309;0 - 1438079739;1;1;1;1;1214;1302;330;0 - 1438063806;1;1;1;1;349;387;314;0 - 1438081539;1;1;1;1;1564;1677;340;0 - 1438056611;1;1;1;1;9;28;227;0 - 1438103128;1;1;1;1;153;183;305;0 - 1438085139;1;1;1;1;984;1057;312;0
Timestamp 1438092331
Adress 1
BUS 1
Strings 1
String ID 1
PAC 1027
PDC 1103
UDC 310
Temp 0
Tagesdaten **Name** - avg\_day\_7\_2015.txt **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** Beginnend mit DAY, MONTH, YEAR, ADRESS(BUS), BUS, STRINGS, STRINGID, PRODUCED\_DAY (Wh), PAC\_MAX of Day, WhDAY\_OFFSET (Wh Counter of inverter at midnight) - 1;7;2015; 1;1;1;1;19413;2233;5637532 - 2;7;2015;1;1;1;1;18983;2221;5657282 - 3;7;2015;1;1;1;1;18473;2222;5676265 - 4;7;2015;1;1;1;1;18570;2137;5694738 - 26;7;2015;1;1;1;1;19289;2328;6020249 - 27;7;2015;1;1;1;1;15255;2509;6039538 - 28;7;2015;1;1;1;1;9567;1950;6054793 - 29;7;2015;1;1;1;1;9189;2371;6064360
Day 1
Month 7
Year 2015
ADDRESS (BUS) 1
BUS 1
STRINGS (Nr of) 1
STRING ID 1
PRODUCED\_DAY (Wh) 19413
PAC\_MAX of Day 2233
(WhDAY\_OFFSET (Wh Counter of inverter at midnight) 5637532
Monatsdaten **Name - avg\_month\_2015.txt** **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** - **Beginnend mit MONTH, YEAR, ADDRESS, BUS, STRINGS, STRINGID, PRO-DUCED\_MONTH (Wh), DAY\_START\_MIN (Begin each day-chart of month e.g. 7:00 is dynamicly updated), DAY\_END\_MAX** - 1;2015;1;1;1;1;41427;8;17 - 2;2015;1;1;1;1;119989;7;18 - 3;2015;1;1;1;1;235374;6;20 - 4;2015;1;1;1;1;361905;6;21 - 5;2015;1;1;1;1;287419;5;21 - 6;2015;1;1;1;1;278667;5;22 - 7;2015;1;1;1;1;435209;5;21
MONTH 1
YEAR 2015
ADDRESS 1
BUS 1
STRINGS 1
STRINGID 1
PRDUCED\_MONTH(Wh) 41427
DAY\_START\_MIN 8
(Begin each daychart of month e.g. 7:00 is dynamicly updated) DAY\_END\_MAX 17
Jahresdaten **Name - avg\_year.txt** **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** **Beginnend mit YEAR, ADDRESS, BUS, STRINGS, STRINGID, PRODUCED\_YEAR (Wh)** - 2014;1;1;1;1;354335 - 2015;1;1;1;1;1759990
YEAR 2014
ADDRESS 1
BUS 1
STRINGS 1
STRINGID 1
PRODUCED\_YEAR (Wh) 354335
Alarme (events) **Name - avg\_month\_2015.txt** **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** - **Beginnend mit Alarm ID; Timestamp; Adress; Bus; Errortyp; Errorcode; Error-text**
Alarm ID interne fortlaufende Nr des Alarmes
Timestamp Zeitstempel des Alarms
Adress Busadresse des WR (Bei Sensoren etc. steht hier 0)
Bus Bus an dem der WR angeschlossen ist (1,2,10)
Errortyp 10 Status, 20 Störung, 30 Systemalarm
Errorcode Code den der WR ausgibt (Bei SMA gibt es einen Offset von 100000 für Bus1 und 200000 für Bus2 sowie 1000 je Bus adresse. D.h. Alarm 10 von WR an Bus2 mit Adr 12 hat dann die Nummer 212010
Errortext Text der Alarmmeldung
Erstellt mit dem HTML Tabellen Generator von [netgrade](https://netgrade.de/)
Zählerdaten Der gewünschte Zählertyp (Bezug, Liefern, Eigenverbrauch, Laden, Entladen, SOC…. kann in der config gefunden werden ## z.B.: iec1107\_1358510114\_GlobalType=CTR\_power\_import für den globalen Lieferzähler
Tages 5 min Kurven Tages 5 min Kurven: Name: z.B. iec1107\_1358510114\_global\_5\_28\_2021.txt - 1622226604;912 - 1622226904;916 - 622227204;932 - 1622229604;823 - 1622231104;551 Format: Timestamp; Momentanwert 5min
Monatsdaten Name: z.B iec1107\_1358510181\_avg\_day\_5\_2021.txt - 1;6770;40870145 - 2;5546;40877188 - 3;7429;40882734 - 4;0;40897199 - 5;0;40900471 - 6;0;40917124 - 7;3880;40922478 - 8;6357;40926615 - 9;6084;40933181 - 10;8240;40939521 - 11;8950;40947992 - 12;6380;40957173 - 13;6620;40963818 - 14;7201;40970650 - 15;6208;40978128 - 16;5380;40984546 - 17;6402;40990174 - 18;6848;40996871 - 19;5110;41003974 - 20;5981;41009309 - 21;9788;41015599 - 22;7584;41025703 Format: Tag; Wh; Zählerstand
Jahresdaten Name: z.B.: iec1107\_1358510114\_avg\_month\_2021.txt - 5;7588036;40844525 - 6;176012;40922478 - 7;41336;41172125 Format: Monat, Wh, Zählerstand
Gesamtdaten Name: z.B.: iec1107\_1358510181\_avg\_year.txt - 2021;2562934;28077812 Format Jahr, Wh, Zählerstand
# FTP Upload neue Datenstruktur ## Funktion - Mit einem der nächsten Updates wird die Daten Struktur für die FTP-Upload Funktion verändert ---

Achtung, dies gilt nur für SmartDogs nicht für PowerDogs

- Diese ist nun angelehnt an die Datenstruktur die auch auf dem SmartDog verwendet wird --- - Es werden nicht mehr alle Textdateien im Hauptordner angelegt, sondern diese werden einzeln in einem Ordner System hinterlegt, das ganze sieht wie folgt aus : [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/scaled-1680-/Fwcg2nWasmbxe7Nh-image-1745391619197.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/Fwcg2nWasmbxe7Nh-image-1745391619197.png) ### Wechselrichter Tages und Monatsdaten Die einzelnen Textdateien für die Wechelrichter finden sich im jeweiligen Jahres Ordner [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/scaled-1680-/5HNNk8OX3F65Wi9A-image-1745391999920.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/5HNNk8OX3F65Wi9A-image-1745391999920.png) Im jeweilinge Jahresordner finden Sie für jeden Wechselrichter Pro String einen Ordner, hier im Beispiel, sehen Sie dass es einen Wechselrichter gibt, dieser ist auf BUS8 (TCP) angeschlossen und hat die BUS Adresse 1, swowie 2 Strings (S1 / S2) --- Wenn Sie nun in einen der Ordner gehen sieht das ganze wie folgt aus: [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/scaled-1680-/wijmgyeGbRwjQtkx-image-1745392082263.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/wijmgyeGbRwjQtkx-image-1745392082263.png) Hier finden Sie nun die einzelnen Text Dateien für den jeweiligen Wechselrichter String
Tages 5 min Kurven **Name** - global\_7\_28\_2015.txt **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** **Beginnend mit Timestamp, ADRESS, BUS, STRINGS, STRINGID, PAC, PDC, UDC und TEMP**- 1438092331;1;1;1;1;1027;1103;310;0 - 1438069201;1;1;1;1;542;586;309;0 - 1438079739;1;1;1;1;1214;1302;330;0 - 1438063806;1;1;1;1;349;387;314;0 - 1438081539;1;1;1;1;1564;1677;340;0 - 1438056611;1;1;1;1;9;28;227;0 - 1438103128;1;1;1;1;153;183;305;0 - 1438085139;1;1;1;1;984;1057;312;0
Timestamp1438092331
Adress1
BUS1
Strings1
String ID1
PAC1027
PDC1103
UDC310
Temp0
Tagesdaten **Name** - avg\_day\_7\_2015.txt **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** Beginnend mit DAY, MONTH, YEAR, ADRESS(BUS), BUS, STRINGS, STRINGID, PRODUCED\_DAY (Wh), PAC\_MAX of Day, WhDAY\_OFFSET (Wh Counter of inverter at midnight) - 1;7;2015;1;1;1;1;19413;2233;5637532 - 2;7;2015;1;1;1;1;18983;2221;5657282 - 3;7;2015;1;1;1;1;18473;2222;5676265 - 4;7;2015;1;1;1;1;18570;2137;5694738 - 26;7;2015;1;1;1;1;19289;2328;6020249 - 27;7;2015;1;1;1;1;15255;2509;6039538 - 28;7;2015;1;1;1;1;9567;1950;6054793 - 29;7;2015;1;1;1;1;9189;2371;6064360
Day1
Month7
Year2015
ADDRESS (BUS)1
BUS1
STRINGS (Nr of)1
STRING ID1
PRODUCED\_DAY (Wh)19413
PAC\_MAX of Day2233
WhDAY\_OFFSET5637532
Monatsdaten **Name** - avg\_month\_2015.txt **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** Beginnend mit MONTH, YEAR, ADDRESS, BUS, STRINGS, STRINGID, PRODUCED\_MONTH (Wh), DAY\_START\_MIN, DAY\_END\_MAX - 1;2015;1;1;1;1;41427;8;17 - 2;2015;1;1;1;1;119989;7;18 - 3;2015;1;1;1;1;235374;6;20 - 4;2015;1;1;1;1;361905;6;21 - 5;2015;1;1;1;1;287419;5;21 - 6;2015;1;1;1;1;278667;5;22 - 7;2015;1;1;1;1;435209;5;21
MONTH1
YEAR2015
ADDRESS1
BUS1
STRINGS1
STRINGID1
PRODUCED\_MONTH (Wh)41427
DAY\_START\_MIN8
DAY\_END\_MAX17
### Wechselrichter Jahresdaten Die Jahresdaten der Wechselrichter finden Sie im YEARS Ordner, hier werden auch die einzelnen Wechselrichter mit den einzelnen Strings als Ordner aufgeführt, und dort finden sich dann die Jahreswerte [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/scaled-1680-/c8La4znLCrJD0XTo-image-1745393138042.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/c8La4znLCrJD0XTo-image-1745393138042.png)
Jahresdaten **Name** - avg\_year.txt **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** **Beginnend mit YEAR, ADDRESS, BUS, STRINGS, STRINGID, PRODUCED\_YEAR (Wh)**- 2014;1;1;1;1;354335 - 2015;1;1;1;1;1759990
YEAR2014
ADDRESS1
BUS1
STRINGS1
STRINGID1
PRODUCED\_YEAR (Wh)354335
### Zählerdaten Die Zählerdaten finden sich für 5-Minuten Kurven, Tagesdaten und Monatsdaten im jweiligen Jahresordner, für jeden Zähler findet sich ein eigener Ordner Die Jahresdaten finden sich dann wieder eine Eben höher unter YEARS [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/scaled-1680-/iqntvtoLLWzbeCx1-image-1745395170901.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2025-04/iqntvtoLLWzbeCx1-image-1745395170901.png)
Zählerdaten Der gewünschte Zählertyp (Bezug, Liefern, Eigenverbrauch, Laden, Entladen, SOC …) kann in der Config gefunden werden. Beispiel: > `iec1107_1358510114_GlobalType=CTR_power_import` → globaler Lieferzähler
Tagesdaten – 5-Minuten-Kurven **Name:** z. B. `iec1107_1358510114_global_5_28_2021.txt` - 1622226604;912 - 1622226904;916 - 622227204;932 - 1622229604;823 - 1622231104;551 **Format:** `Timestamp; Momentanwert (alle 5 Minuten)`
Monatsdaten – Tageswerte **Name:** z. B. `iec1107_1358510181_avg_day_5_2021.txt` - 1;6770;40870145 - 2;5546;40877188 - 3;7429;40882734 - 4;0;40897199 - 5;0;40900471 - 6;0;40917124 - 7;3880;40922478 - 8;6357;40926615 - 9;6084;40933181 - 10;8240;40939521 - 11;8950;40947992 - 12;6380;40957173 - 13;6620;40963818 - 14;7201;40970650 - 15;6208;40978128 - 16;5380;40984546 - 17;6402;40990174 - 18;6848;40996871 - 19;5110;41003974 - 20;5981;41009309 - 21;9788;41015599 - 22;7584;41025703 **Format:** `Tag; Wh; Zählerstand`
Jahresdaten – Monatswerte **Name:** z. B. `iec1107_1358510114_avg_month_2021.txt` - 5;7588036;40844525 - 6;176012;40922478 - 7;41336;41172125 **Format:** `Monat; Wh; Zählerstand`
Gesamtdaten – Jahreswerte **Name:** z. B. `iec1107_1358510181_avg_year.txt` - 2021;2562934;28077812 **Format:** `Jahr; Wh; Zählerstand`
### Alarme - Die Alarme werden wie gewohnt im Hauptordner hinterlegt
Alarme (events) **Name - avg\_month\_2015.txt** **Das Format wie die Dateien ausgegeben werden entspricht der Codierung in der unteren Zeile** - **Beginnend mit Alarm ID; Timestamp; Adress; Bus; Errortyp; Errorcode; Error-text**
Alarm ID interne fortlaufende Nr des Alarmes
Timestamp Zeitstempel des Alarms
Adress Busadresse des WR (Bei Sensoren etc. steht hier 0)
Bus Bus an dem der WR angeschlossen ist (1,2,10)
Errortyp 10 Status, 20 Störung, 30 Systemalarm
Errorcode Code den der WR ausgibt (Bei SMA gibt es einen Offset von 100000 für Bus1 und 200000 für Bus2 sowie 1000 je Bus adresse. D.h. Alarm 10 von WR an Bus2 mit Adr 12 hat dann die Nummer 212010
Errortext Text der Alarmmeldung
