Überschussladen konfigurieren

• Hacken bei Active Load Balancing setzen und Data Source auf Energy Management System ändern
• Safe current (A) auf 16 und Hacken bei Allow 1- and 3-phased charging setzen

• Validity Time (s) auf 600 stellen

• Authorization mode auf Plug and Charge stellen

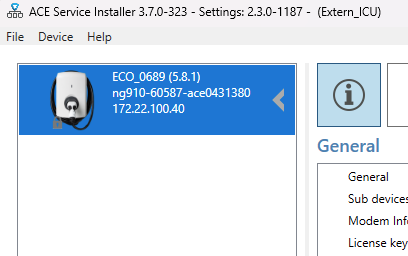

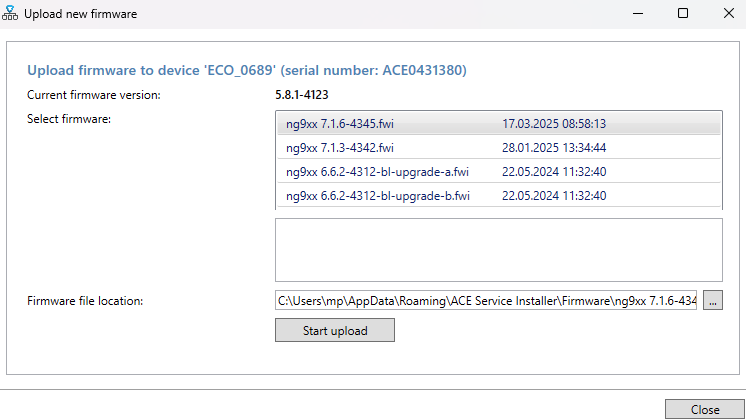

• und unter Plug & charge ID die ACE-Nummer der Wallbox hinterlegen

• Offline action auf Accept known valid tags stellen

Lastmanagement konfigurieren

• Hacken bei Active Load Balancing setzen und Data Source auf Energy Management System ändern
• Safe current (A) auf 0 und Hacken bei Allow 1- and 3-phased charging setzen

• Validity Time (s) auf 600 stellen

• Authorization mode auf Plug and Charge stellen
• und unter Plug & charge ID die ACE-Nummer der Wallbox hinterlegen

• Offline action auf Accept known valid tags stellen

RFID einstellen

• Authorization mode RFID einstellen

• unter Auto add die entsprechenden Ladekarten hinterlegen

Überschussladung mit Phasenumschaltung

Damit eine Überschussladung mit Phasenumschaltung korrekt funktioniert, wird eine Connect Solar benötigt und folgende Einstellungen an der Ladestation erforderlich:

Die Ladestationen Connect Business und Connect Home können keine Phasenumschaltung!

1. Strombegrenzung korrekt einstellen

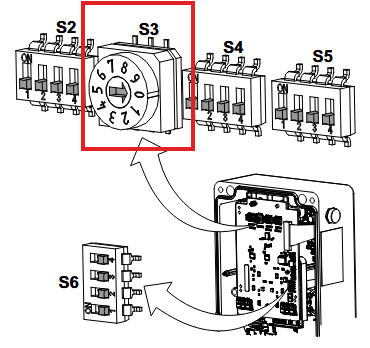

• Der Drehschalter zur Strombegrenzung an der Ladestation muss richtig konfiguriert sein
• Hinweis: Werkseitig ist dieser auf 6 A eingestellt (bitte beachten Sie hierzu die Bedienungsanleitung der Heidelberg-Ladestation)

2. ModbusTCP aktivieren

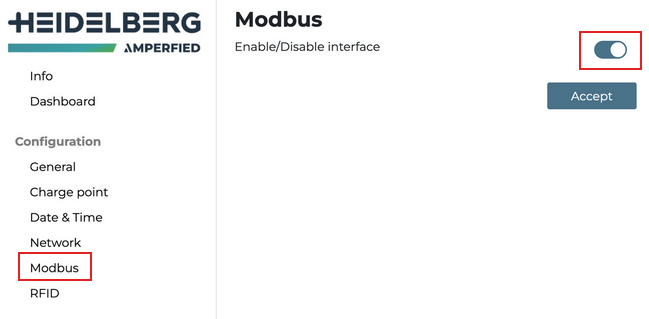

• Im Webinterface der Ladestation muss ModbusTCP aktiviert werden
• Konfiguration → Modbus → Schnittstelle aktivieren/deaktivieren

3. Unterbrechungsdauer bei Phasenumschaltung anpassen

• Um die Unterbrechungsdauer auf 15 Sekunden zu setzen, gehen Sie wie folgt vor:

• Aktivieren Sie den Expertenmodus:
  • Benutzer → Expertenmodus aktivieren

• Stellen Sie anschließend die Unterbrechungsdauer ein:
  • Konfiguration → Ladepunkt → Phasenumschaltung → Unterbrechungsdauer → 15 s

Wichtige Hinweise:

• Sobald die Ladestation mit dem SmartDog verbunden ist, ist eine Steuerung des Ladestroms über die Heidelberg-App nicht mehr möglich

• Ladestationen der Connect-Serie können ausschließlich über ModbusTCP gesteuert werden

  • Die RS485-Schnittstelle dient nur zur Anbindung eines zusätzlichen Zählers, dieser wird jedoch nicht benötigt

• Standardmäßig akzeptiert die Ladestation nur RFID-Karten von Heidelberg

  • Um auch andere RFID-Chips zuzulassen, muss im Webinterface folgende Option deaktiviert werden:
    • Konfiguration → Allgemein → Verschlüsselung der RFID-Karte ein-/ausschalten

• Nach einem Stromausfall muss der Ladevorgang immer erneut autorisiert werden.

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 3.1.0 oder höher installiert haben
• der Ladestation muss eine feste (statische) IP-Adresse zugewiesen werden

Konfiguration in der Ladestation

• Modbus TCP aktivieren
  • aktivieren Sie in der Ebene Modbus die Modbus-Schnittstelle

• Maximalleistung in der Ladestation konfigurieren
  • der max. Ladestrom kann in der Ladestation über einen Drehschalter begrenzt werden

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 01.01.10 oder höher installiert haben
• der Ladestation muss eine feste (statische) IP-Adresse zugewiesen werden
• das Lastmanagement muss mindestens die Version 2.5.0 oder höher installiert haben

Konfiguration in der Ladestation

• Modbus TCP aktivieren
  • die Modbus-Schnittstelle ist dauerhaft aktiviert und muss daher nicht zusätzlich eingeschaltet werden

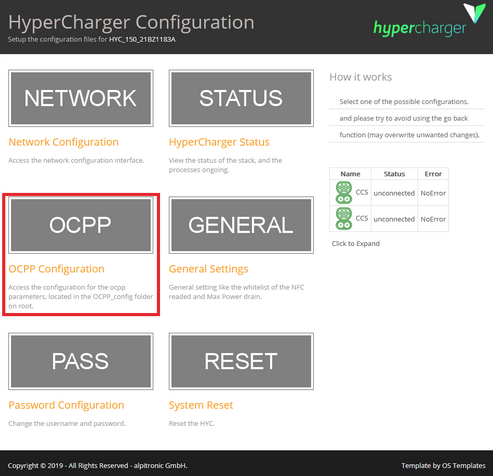

• Maximalstrom in der Ladestation konfigurieren

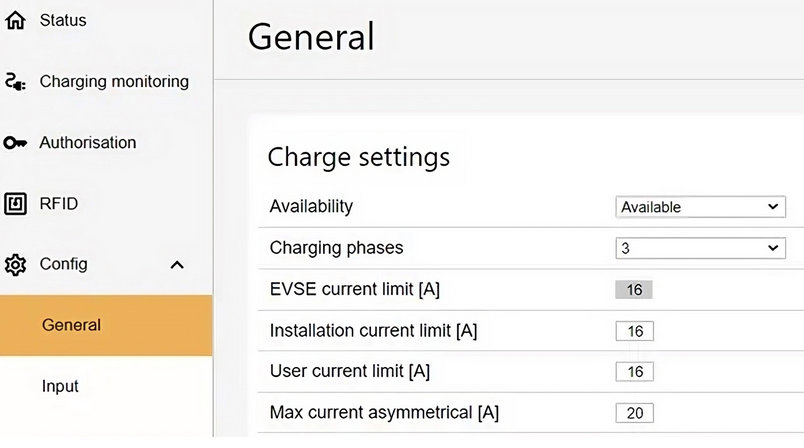

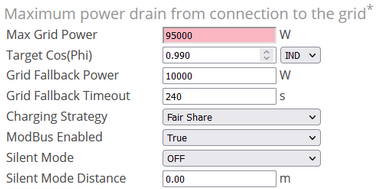

  • die max. Stromgrenze der Ladestation kann in der Web-Oberfläche unter dem Reiter General eingestellt werden

Wichtige Hinweise:

• Damit der Ladestrom vorgegeben werden kann, muss die Ladestation auf Satellite gestellt und die Control Box deaktiviert werden
• Nach einem Stromausfall muss die Ladung erneut freigegeben werden
• Bei einem Kommunikationsverlust wird die aktuelle Ladung unterbrochen
  • Deshalb muss das Modbus-Register 11050 (Timeout des Slaves) kontinuierlich beschrieben werden
  • Der Wert dieses Registers zählt rückwärts in Millisekunden
  • Sobald 0 erreicht wird, wird die Ladung automatisch unterbrochen
• Für eine Phasenumschaltung muss in Modbus-Register 317 nur der Wert 0 für einphasig oder 1 für dreiphasig geschrieben werden
  • Die Ladestation pausiert die Ladung automatisch, schaltet die Phase um und setzt die Ladung anschließend fort
• Bei zu geringer Ladestromvorgabe kann es vorkommen, dass auf jeder Phase ein Strom > 6 A gemessen wird, die Ladestation jedoch nur eine Leistung von ca. 10 W angibt
  • Deshalb sollte bei der Ermittlung des minimalen Ladestroms überprüft werden, ob die angezeigte Leistung zum gemessenen Strom passt

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 01.01.10 oder höher installiert haben
• der Ladestation muss eine feste (statische) IP-Adresse zugewiesen werden
• das Lastmanagement muss mindestens die Version 2.5.0 oder höher installiert haben

Konfiguration in der Ladestation

• Modbus TCP aktivieren
  • die Modbus-Schnittstelle ist dauerhaft aktiviert und muss daher nicht zusätzlich eingeschaltet werden

• Maximalstrom in der Ladestation konfigurieren
  • die max. Stromgrenze der Ladestation kann in der Web-Oberfläche unter dem Reiter General eingestellt werden

Wichtige Hinweise:

• Damit der Ladestrom vorgegeben werden kann, muss die Ladestation auf Satellite gestellt und die Control Box deaktiviert werden
• Nach einem Stromausfall muss die Ladung erneut freigegeben werden
• Bei einem Kommunikationsverlust wird die aktuelle Ladung unterbrochen
  • Deshalb muss das Modbus-Register 11050 (Timeout des Slaves) kontinuierlich beschrieben werden
  • Der Wert dieses Registers zählt rückwärts in Millisekunden
  • Sobald 0 erreicht wird, wird die Ladung automatisch unterbrochen
• Für eine Phasenumschaltung muss in Modbus-Register 317 nur der Wert 0 für einphasig oder 1 für dreiphasig geschrieben werden
  • Die Ladestation pausiert die Ladung automatisch, schaltet die Phase um und setzt die Ladung anschließend fort
• Bei zu geringer Ladestromvorgabe kann es vorkommen, dass auf jeder Phase ein Strom > 6 A gemessen wird, die Ladestation jedoch nur eine Leistung von ca. 10 W angibt
  • Deshalb sollte bei der Ermittlung des minimalen Ladestroms überprüft werden, ob die angezeigte Leistung zum gemessenen Strom passt

Lademodus

Die Ladestation unterstützt zwei Hauptbetriebsmodi: EMS und Plug&Play Im Modus Netzwerk ist die RS485-Schnittstelle deaktiviert.

EMS-Modus (Erforderlich für Überschussladung mit Phasenumschaltung)

• Phasenumschaltung möglich
• RFID-Karte ist zwingend erforderlich, die Ladung startet nur nach Autorisierung mit einer gültigen Karte
  • Diese Einstellung kann nicht über die App geändert werden, nur im lokalen Webinterface

Plug&Play (nur im Lastmanagement erlaubt)

• Automatischer Ladevorgang, keine RFID-Karte notwendig
• Keine Phasenumschaltung möglich!
• Wird in diesem Modus dennoch versucht, eine Phasenumschaltung durchzuführen, beginnt die Ladestation nicht mehr zu laden, unabhängig von den beschriebenen Modbus-Registern

Weitere Hinweise!

• Die Ladestation muss dreiphasig angeschlossen sein
• Bei Verwendung der automatischen Phasenerkennung ist der minimale Ladestrom auf 8 A begrenzt.
• Wird das Fahrzeug manuell über das Widget ausgewählt, kann (je nach Fahrzeugunterstützung) auch mit weniger als 8 A geladen werden

Zugriff auf das lokale Webinterface

Einstellungen wie der Lademodus können nicht über die App vorgenommen werden. Sie müssen über das lokale Webinterface der Ladestation erfolgen!

Schritt für Schritt Anleitung:

• Ladestation neustarten
  • entweder durch kurze Trennen vom Strom
  • oder über die App neu starten
• Mit dem Hotspot der Ladestation verbinden
  • Der Hotspot-Name entspricht der Seriennummer der Ladestation
• Im Browser die IP-Adresse 192.168.4.1 aufrufen

• Anmelden mit Passwort
  • das Passwort finden Sie in der Bedienungsanleitung der Ladestation

• Ladegerät-Einstellungen aufrufen

• Lademodus auf EMS umstellen
  • Zur Umstellung ist das Passwort der RFID-Karten erforderlich

Lademodus

Die Ladestation unterstützt zwei Hauptbetriebsmodi: EMS und Plug&Play Im Modus Netzwerk ist die RS485-Schnittstelle deaktiviert.

EMS-Modus (Erforderlich für Überschussladung mit Phasenumschaltung)

• Phasenumschaltung möglich
• RFID-Karte ist zwingend erforderlich, die Ladung startet nur nach Autorisierung mit einer gültigen Karte
  • Diese Einstellung kann nicht über die App geändert werden, nur im lokalen Webinterface

Plug&Play (nur im Lastmanagement erlaubt)

• Automatischer Ladevorgang, keine RFID-Karte notwendig
• Keine Phasenumschaltung möglich!
• Wird in diesem Modus dennoch versucht, eine Phasenumschaltung durchzuführen, beginnt die Ladestation nicht mehr zu laden, unabhängig von den beschriebenen Modbus-Registern

Weitere Hinweise!

• Die Ladestation muss dreiphasig angeschlossen sein
• Bei Verwendung der automatischen Phasenerkennung ist der minimale Ladestrom auf 8 A begrenzt.
• Wird das Fahrzeug manuell über das Widget ausgewählt, kann (je nach Fahrzeugunterstützung) auch mit weniger als 8 A geladen werden

Zugriff auf das lokale Webinterface

Einstellungen wie der Lademodus können nicht über die App vorgenommen werden. Sie müssen über das lokale Webinterface der Ladestation erfolgen!

Schritt für Schritt Anleitung:

• Ladestation neustarten
  • entweder durch kurze Trennen vom Strom
  • oder über die App neu starten
• Mit dem Hotspot der Ladestation verbinden
  • Der Hotspot-Name entspricht der Seriennummer der Ladestation
• Im Browser die IP-Adresse 192.168.4.1 aufrufen

• Anmelden mit Passwort
  • das Passwort finden Sie in der Bedienungsanleitung der Ladestation

• Ladegerät-Einstellungen aufrufen

• Lademodus auf EMS umstellen
  • Zur Umstellung ist das Passwort der RFID-Karten erforderlich

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 56.8 oder höher installiert haben
• der Ladestation muss eine feste (statische) IP-Adresse zugewiesen werden

Allgemeine Infos

• Standardmäßig wird der Stecker des Ladekabels bei einem Stromausfall nicht entriegelt

  • Dieses Verhalten kann in der App unter Einstellungen → Kabelverriegelung → Bei Stromausfall entsperren angepasst werden

• Die Vorgabe des Ladestroms muss im Bereich von 6 A bis 32 A liegen.

  • Werte außerhalb dieses Bereichs werden nicht übernommen

• Nach jedem Neustart der Ladestation muss die Ladefreigabe erneut erteilt werden

Konfiguration in der Ladestation

• Modbus TCP aktivieren

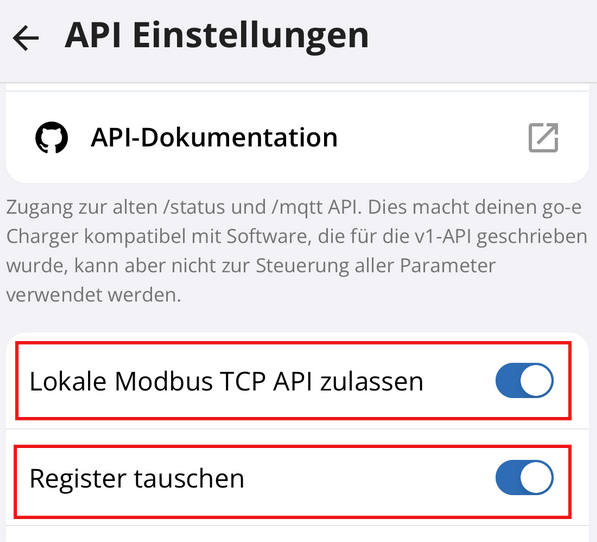

  • aktivieren Sie unter dem Reiter Verbindung in der Ebene API Einstellungen die Modbus-Kommunikationsschnittstelle Lokale Modbus TCP API zulassen sowie Zugriff auf lokale HTTP-API v2 zulassen
  • zudem muss der Parameter Register tauschen gesetzt werden

Der Zugriff auf die HTTP-API v2 muss zwingend erteilt werden, da die Wallbox andernfalls nicht von uns gesteuert werden kann!

• Maximalstrom und Phasenumschaltung in der Ladestation konfigurieren

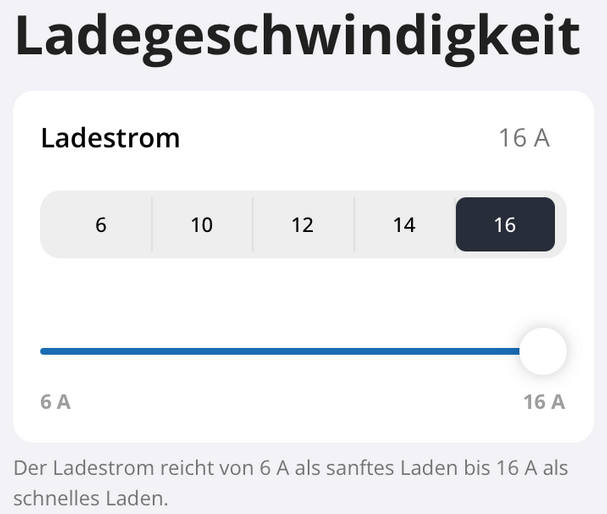

  • die max. Stromgrenze der Ladestation kann über die App oder direkt über die Bedientaste an der Station eingestellt werden

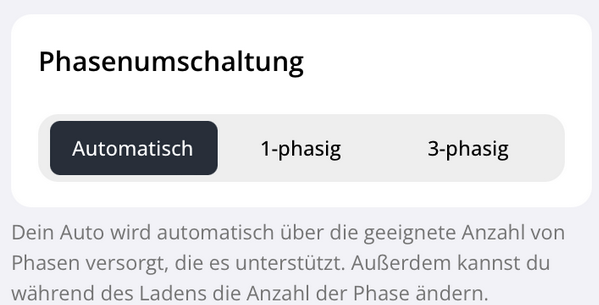

  • die Phasenumschaltung kann nur über die App eingestellt werden

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 56.8 oder höher installiert haben
• der Ladestation muss eine feste (statische) IP-Adresse zugewiesen werden
• das Lastmanagement muss mindestens die Version 3.0 oder höher installiert haben

Allgemeine Infos

• Standardmäßig wird der Stecker des Ladekabels bei einem Stromausfall nicht entriegelt

  • Dieses Verhalten kann in der App unter Einstellungen → Kabelverriegelung → Bei Stromausfall entsperren angepasst werden

• Die Vorgabe des Ladestroms muss im Bereich von 6 A bis 32 A liegen.

  • Werte außerhalb dieses Bereichs werden nicht übernommen

• Nach jedem Neustart der Ladestation muss die Ladefreigabe erneut erteilt werden

Konfiguration in der Ladestation

• Modbus TCP aktivieren
  • aktivieren Sie unter dem Reiter Verbindung in der Ebene API Einstellungen die Modbus-Kommunikationsschnittstelle Lokale Modbus TCP API zulassen
  • zudem muss der Parameter Register tauschen gesetzt werden

• Maximalstrom und Phasenumschaltung in der Ladestation konfigurieren
  • die max. Stromgrenze der Ladestation kann über die App oder direkt über die Bedientaste an der Station eingestellt werden
  • die Phasenumschaltung kann nur über die App eingestellt werden

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 1.18 oder höher installiert haben
• der Ladestation muss eine feste (statische) IP-Adresse zugewiesen werden

Konfiguration in der Ladestation

• Modbus TCP aktivieren
  • die Modbus-Schnittstelle ist dauerhaft aktiviert und muss daher nicht zusätzlich eingeschaltet werden

• Maximalstrom in der Ladestation konfigurieren

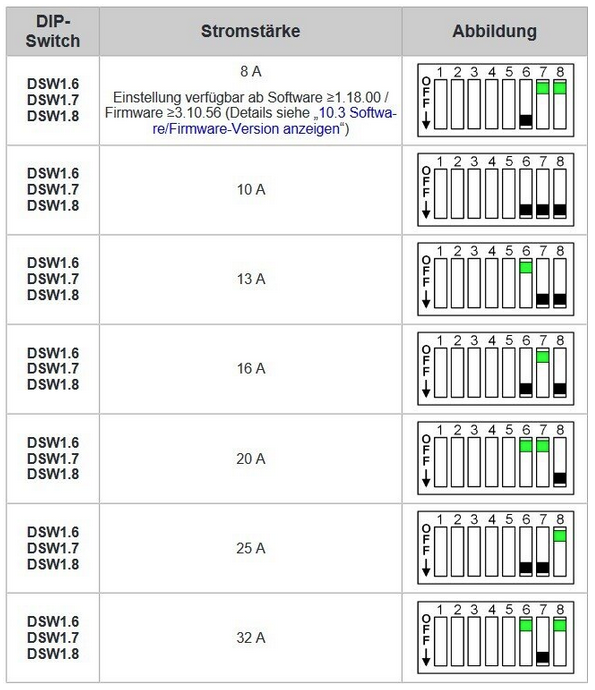

  • die max. Stromgrenze der Ladestation wird über die Dip-Switches DSW1.6 bis DSW1.8 eingestellt
  • sobald Einstellungen an den Dip-Switches vorgenommen werden, muss die Ladestation neu gestartet werden

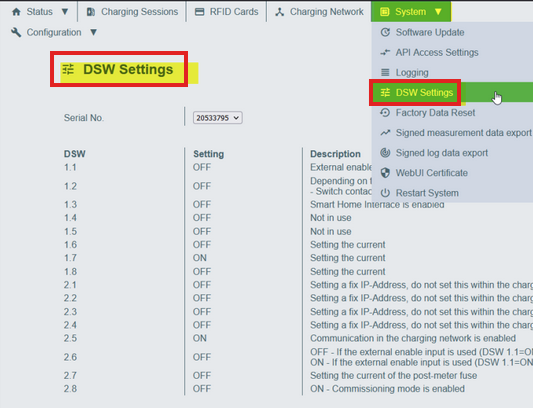

  • die vorgenommenen Einstellungen können anschließend in der Web-Oberfläche überprüft werden

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 1.18 oder höher installiert haben
• das Lastmanagement muss mindestens Version 2.15.0 installiert haben
• der Ladestation muss eine feste (statische) IP-Adresse zugewiesen werden

Konfiguration in der Ladestation

• Modbus TCP aktivieren
  • die Modbus-Schnittstelle ist dauerhaft aktiviert und muss daher nicht zusätzlich eingeschaltet werden

• Maximalstrom in der Ladestation konfigurieren
  • die max. Stromgrenze der Ladestation wird über die Dip-Switches DSW1.6 bis DSW1.8 eingestellt
  • sobald Einstellungen an den Dip-Switches vorgenommen werden, muss die Ladestation neu gestartet werden
  • die vorgenommenen Einstellungen können anschließend in der Web-Oberfläche überprüft werden

Nicht benötigte Schnittstellen und Einstellungen der Ladestation deaktivieren

• Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese Funktionen deaktiviert werden:
  • Hierzu ist die API- und UDP-Schnittstelle der EVSE zu deaktivieren, indem der Dip-Switch DSW1.3 auf OFF gestellt wird
  • Anschließend muss die Wallbox wieder neugestartet werden

Überschussladung Einphasig

Bei einphasigem Anschluss dürfen L und N nicht vertauscht werden!

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 1.0.8 oder höher installiert haben
• der Ladestation muss eine BUS-Adresse eingestellt werden

Damit die Überschussladung korrekt funktioniert, sind folgende Einstellungen an der Ladestation erforderlich:

1. Strombegrenzung korrekt einstellen

• Der Drehschalter zur Strombegrenzung an der Ladestation muss richtig konfiguriert sein
• Hinweis: Werkseitig ist dieser auf 6 A eingestellt (bitte beachten Sie hierzu die Bedienungsanleitung der Heidelberg-Ladestation)

2. ModbusRTU anschließen

• Hierzu wird der SmartDog an die IN-Kontakte A und B der ersten Ladestation angeschlossen (A auf A, B auf B)
  • Weitere Ladestationen können durch das Verbinden von OUT und IN in Reihe geschaltet werden
  • Bei der letzten Ladestation muss der Abschlusswiderstand über den DIP-Schalter S6/2 aktiviert werden

3. BUS-Adresse einstellen

• Im Auslieferungszustand verfügen die Ladestationen über keine Bus-Adresse
• Diese muss zunächst über die DIP-Schalter S4 (Adressen 1–15) bzw. S2/4 festgelegt werden
• Kommunikations-Einstellungen:
  • Baudrate: 19200
  • Parität: Gerade
  • Datenbits: 8
  • Stopbits: 1

4. Ladesation auf Slave stellen

• Zusätzlich muss die Ladestation auf den Slave-Betrieb (Follower) eingestellt werden
  • Dies erfolgt über den DIP-Schalter S5/4

Überschussladung Mehrphasig

• Mehrphasiges Laden ist bei automatischer Erkennung nur mit min. 8 A möglich

Wichtige Hinweise:

• Im Auslieferungszustand besitzt die Ladestation einen WatchDog für die Modbus-Kommunikation mit einem Timeout von 15 s (Register 257)
• Da dieser Wert etwas kurz ist und so schon beim Speichern der Einstellungen des SmartDogs ein Verbindungsverlust erkannt und ggfs. die Ladung unterbrochen wird, wird dieser Wert vom SmartDog auf min. 60 s erhöht
• Ist dies nicht gewünscht, so kann das Timeout manuell auf einen höheren Wert gesetzt oder durch den Wert 0 deaktiviert werden
• Bei der automatischen Fahrzeugerkennung kann beim mehrphasigen Laden der Strom nicht unter 8 A geregelt werden, da nicht zuverlässig erkannt werden kann, ob das Fahrzeug tatsächlich korrekt lädt

Lastmanagement Einphasig

Bei einphasigem Anschluss dürfen L und N nicht vertauscht werden!

Voraussetzung zur Verbindung

• die Ladestation muss mindestens die Version 1.0.8 oder höher installiert haben
• der Ladestation muss eine BUS-Adresse eingestellt werden

Damit das Lastmanagement korrekt funktioniert, sind folgende Einstellungen an der Ladestation erforderlich:

1. Strombegrenzung korrekt einstellen

• Der Drehschalter zur Strombegrenzung an der Ladestation muss richtig konfiguriert sein
• Hinweis: Werkseitig ist dieser auf 6 A eingestellt (bitte beachten Sie hierzu die Bedienungsanleitung der Heidelberg-Ladestation)

2. ModbusRTU anschließen

• Hierzu wird der SmartDog an die IN-Kontakte A und B der ersten Ladestation angeschlossen (A auf A, B auf B)
  • Weitere Ladestationen können durch das Verbinden von OUT und IN in Reihe geschaltet werden
  • Bei der letzten Ladestation muss der Abschlusswiderstand über den DIP-Schalter S6/2 aktiviert werden

3. BUS-Adresse einstellen

• Im Auslieferungszustand verfügen die Ladestationen über keine Bus-Adresse
• Diese muss zunächst über die DIP-Schalter S4 (Adressen 1–15) bzw. S2/4 festgelegt werden
• Kommunikations-Einstellungen:
  • Baudrate: 19200
  • Parität: Gerade
  • Datenbits: 8
  • Stopbits: 1

4. Ladesation auf Slave stellen

• Zusätzlich muss die Ladestation auf den Slave-Betrieb (Follower) eingestellt werden
  • Dies erfolgt über den DIP-Schalter S5/4

Lastmanagent Mehrphasig

• Mehrphasiges Laden ist bei automatischer Erkennung nur mit min. 8 A möglich
