SmartDog Firmware ab v4.7 r3101

SmartDog mit aktueller Firmware, hier ist der neue Netzmanager aktiv, Fernwirktechnik (FRE und andere) muss hier seperat unter "Fernwirktechnik" konfiguriert werden

• Netzmanager
• Allgemeine Info

Netzmanager

Achtung!
Ohne hinterlegten Zähler ist der Regler nicht aktiv!
Es erscheint dann folgende Fehlermeldung am SmartDog

Bitte wenden Sie sich in diesem Fall an den Support

Ablauf

• Gehen Sie in die Geräteeinstellungen und wählen den Netzmanager aus

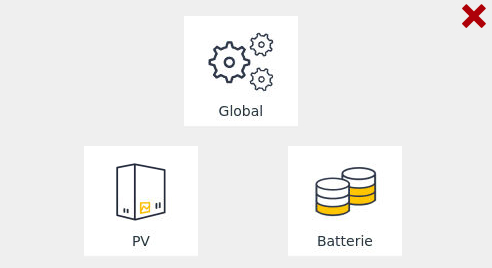

Global

• Gehen Sie anschließend auf Global

max. zulässige Wirkleistungseinspeisung

• Geben Sie hier die maximal zulässige Einspeiseleistung an, sofern diese vorgegeben ist

vereinbarte Netzspannung

• Geben Sie hier die angeschlossene Netzspannung an

Art der Anlage

• Wählen Sie aus, ob es sich um eine Volleinspeiseanlage oder eine Mischanlage handelt

Bestätigen Sie anschließend Ihre Eingaben mit OK

PV

• Gehen Sie nun auf PV und Anlage

max. zulässige Wirkleistungseinspeisung

• Hier ist der Wert hinterlegt, den Sie in der vorherigen Maske eingegeben haben

installierte Wirkleistung AC

• Geben Sie hier die installierte Wirkleistung an

max. zulässige Blindleistung AC

• Dieser Wert wird automatisch anhand der eingegebenen Wirkleistung berechnet

Begrenzung Blindleistung abhängig von Wirkleistung

• Über Konfigurieren können Sie bei Bedarf die Vorgaben zur Begrenzung der Blindleistung anpassen

Wirkleistung

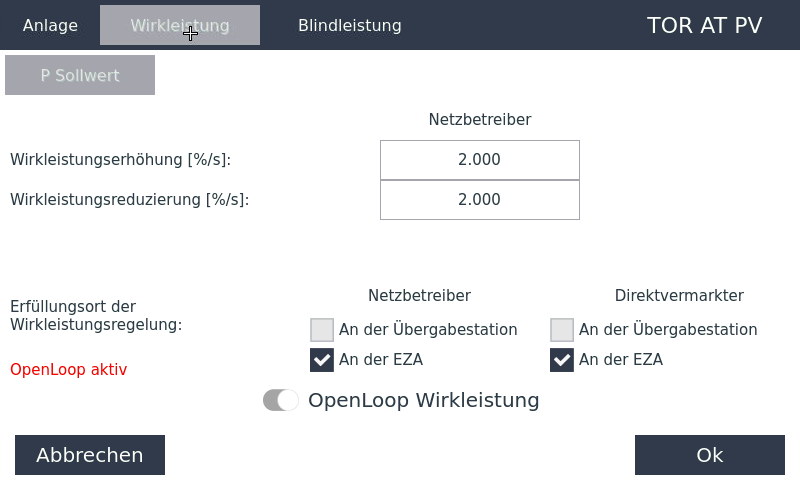

• Hier können Sie den Erfüllungsort für die Wirkleistungsregelung vom Netzbetreiber und Direktvermarkter einstellen

An der Übergabestation ist nur möglich, wenn ein kompatibler Zähler im SmartDog eingelesen wurde!

Blindleistung

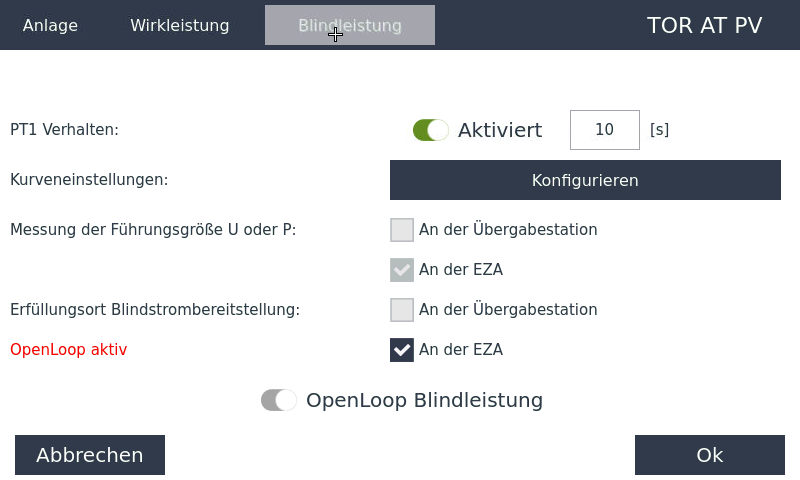

• Hier können Sie die Einstellungen für die Blindleistungsregelung vornehmen
• Änderungen sollten jedoch nur nach vorheriger Rücksprache mit dem Support erfolgen

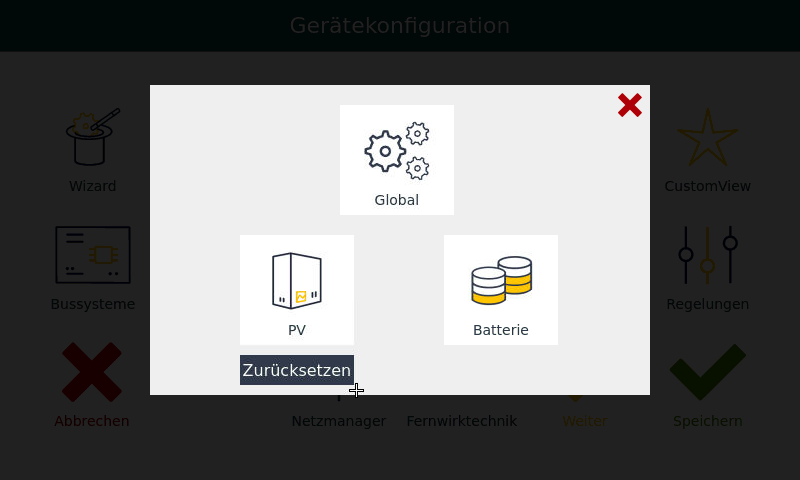

Zurücksetzen

• Die hinterlegten Einstellungen können jederzeit wieder über den Zurücksetzen Button auf Werkseinstellungen zurückgesetzt werden

Bei EZA-Anlagen ist dies nicht möglich!

Allgemeine Info

Netzmanager im SmartDog ab Firmware v4.7 r3101

• Im SmartDog ab Firmware v4.7 r3101 steht ein neuer Netzmanager zur Verfügung

• Über diesen Netzmanager erfolgt die Steuerung von PV-Anlagen sowie Batteriesystemen

Regelung über Zähler

• Je nach Anlagenaufbau kann die Regelung über unterschiedliche Messpunkte erfolgen:

  • PV-Zähler

  • Netzverknüpfungspunkt-Zähler (NVP-Zähler)

Wenn einer dieser Zähler vorhanden ist, kann die Anlage entsprechend über den jeweiligen Messwert geregelt werden

Regelung ohne Zähler

• Ist kein entsprechender Zähler installiert, ist lediglich eine Regelung über Open Loop möglich
• Dabei werden Sollwerte an die Wechselrichter übermittelt, ohne eine direkte Rückmeldung vom Netzanschlusspunkt zu erhalten
