Allgemeine Informationen
->
->
Funktion
In diesem Menü können Sie Schnittstellenerweiterungen im SmartDog einbinden
Von Funksteckdosen bis zu Digitaleingängen über zusätzliche Relaisausgänge
Funksteckdosen USB
Funktion
Sie wollen ein Steckdose mit einem unserer Regelbausteine steuern
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Funksteckdosen USB
Name
Legen Sie einen Namen für den Baustein fest
Grünes Plus
Legen Sie mit dem „grünen Plus“ Ihre Circles an. Beginnen Sie mit dem Circle+ (Funksteckdose mit grauen Rücken).
- Geben Sie unter „MAC“ die 16-stellige Nummer, die auf jedem Funkempfänger steht, z.B.: 000D6F000278D446, ein. Alternativ können Sie unter „Scan Network“ Ihren Circle suchen und in der Auswahlliste auswählen.
Name
Legen Sie einen Namen für den Baustein fest
Bestätigen Sie mit OK
Mit dem grünen Plus können Sie weitere Circles anlegen und Namen der zu schaltenden Geräte vergeben
Wenn Sie alle Circles eingebunden haben, bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Um die Funktion der Funksteckdosen als Zähler zu nutzen gehen Sie nach folgender Anleitung vor : Funksteckdose
Achtung!!!
Werden extra gekaufte Circles oder Stealth Funkschalter zu einem vorhandenen System hinzugefügt, müssen diese über den PC mit der Software „Source“ angelernt werden.
Die Vorgehensweise ist in der Anleitung „Funksteckdosen erweitern“ beschrieben
Funksteckdose Stretch
Modbus RS485
Modbus RS485 Allgemein
Funktion
Hier können Sie diverses Zubehör das über Modbus eingebunden werden kann im SmartDog einbinden
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 aus
- Wählen Sie einen der folgenden Bausteine aus
Einbindung der Bausteine : Modbus RS485
4 Digitalausgänge MR-DO4
Funktion
Hier können Sie das Zubehör Digitalausgangsmodul 4-fach ModBus MR-DO4 Artikelnummer : [400410] im SmartDog einbinden
Verkabelung
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann 4 Digitalausgänge MR-DO4

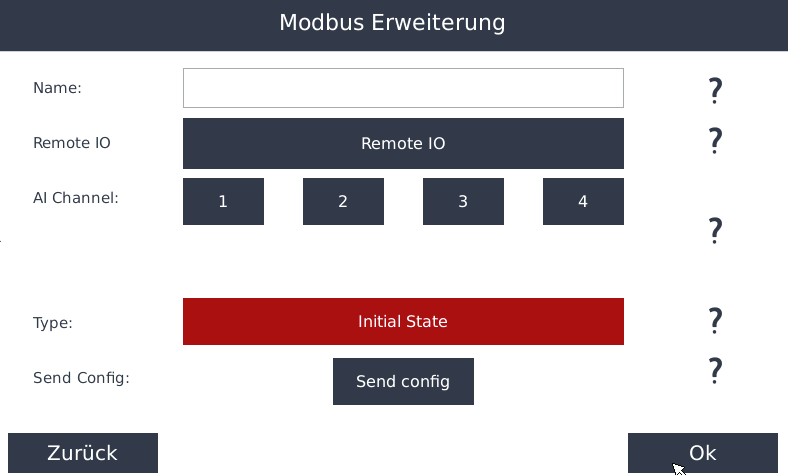

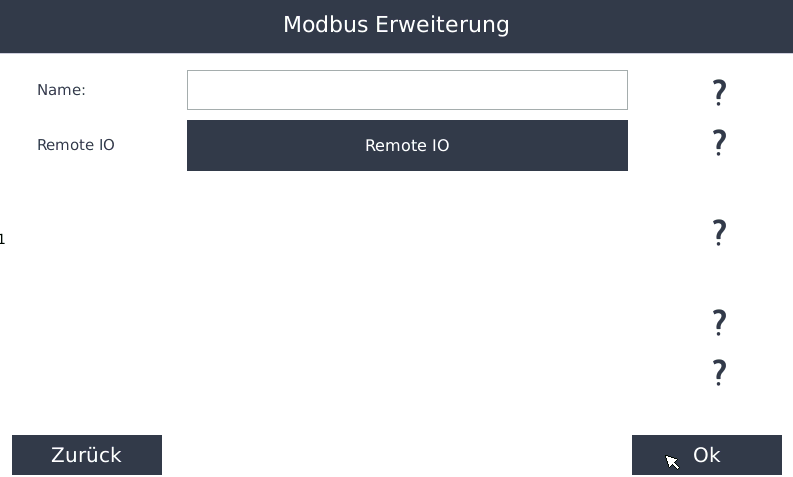

Name
- Legen Sie einen Namen für den Baustein fest
Remote IO
- Klicken Sie auf den Button, um nach verfügbaren Geräten im Bus zu suchen
- Wählen Sie anschließend das gewünschte Gerät aus der Liste aus
AI Channel und Type
- Nun können Sie die einzelnen Eingänge auswählen und ihnen einen Zustand zuweisen
Dabei stehen Ihnen folgende Zustände zur Auswahl:
- Initialstate OFF
- Initialstate ON
Send config
- Hierüber senden Sie die zuvor festgelegte Zuordnung der Eingänge an das Gerät
- Bitte führen Sie diesen Schritt nach jeder Änderung durch
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
8 Analogeingänge MR-AI8
Funktion
Hier können Sie das Zubehör 8 Analogeingänge MR-AI8 Artikelnummer : [400400] im SmartDog einbinden
Verkabelung
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann 8 Analogeingänge MR-AI8

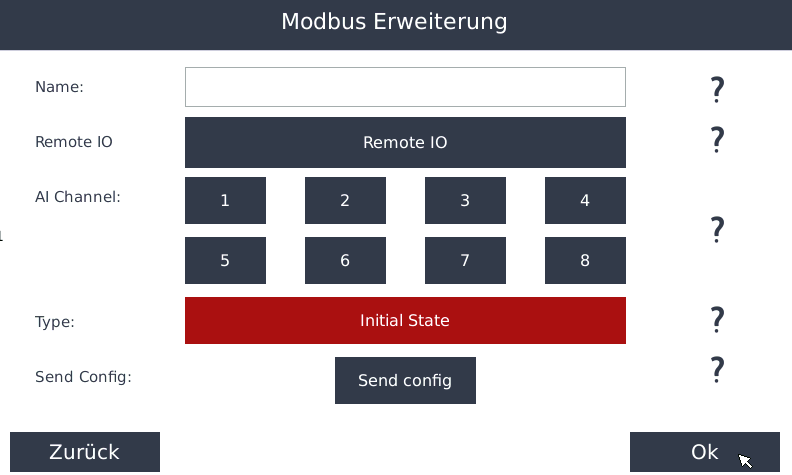

Name
- Legen Sie einen Namen für den Baustein fest
Remote IO
- Klicken Sie auf den Button, um nach verfügbaren Geräten im Bus zu suchen
- Wählen Sie anschließend das gewünschte Gerät aus der Liste aus
AI Channel und Type
- Nun können Sie die einzelnen Eingänge auswählen und ihnen einen Sensortyp zuweisen
Dabei stehen Ihnen folgende Typen zur Auswahl:
- PT1000, PT500, PT100
- 0–10 V
- KTY81-210, KTY81-110
- N1k-TK5000, N1k-TK6180
- NTC-1k8, NTC-5k, NTC-10k, NTC-20k
- BALCO-500 sowie LM235
Send config
-
Hierüber senden Sie die zuvor festgelegte Typ-Zuordnung der Eingänge an das Gerät
-
Bitte führen Sie diesen Schritt nach jeder Änderung durch
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
10 Digitaleingänge MR-DI10
Funktion
Hier können Sie das Zubehör 10 Digitaleingänge MR-DI10 Artikelnummer : [400430] im SmartDog einbinden
Verkabelung
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann 10 Digitaleingänge MR-DI10
Name
- Legen Sie einen Namen für den Baustein fest
Remote IO
- Klicken Sie auf den Button, um nach verfügbaren Geräten im Bus zu suchen
- Wählen Sie anschließend das gewünschte Gerät aus der Liste aus
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
4 Analogausgänge MR-AO4
Funktion
Hier können Sie das Zubehör 4 Analogeingänge MR-A04 im SmartDog einbinden
Verkabelung
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann 4 Analogeingänge MR-A04
Name
- Legen Sie einen Namen für den Baustein fest
Remote IO
- Klicken Sie auf den Button, um nach verfügbaren Geräten im Bus zu suchen
- Wählen Sie anschließend das gewünschte Gerät aus der Liste aus
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Adam 4022T
Funktion
Hier können Sie das Zubehör Adam 4022T im SmartDog einbinden
Hinweis
Die Remote IO Schnittstelle „ADAM“ ist standardmäßig auf BUS-Adresse 1 eingestellt. Werden zusätzlich BUS-Zähler oder Wechselrichter angeschlossen, muss die Adresse der angeschlossenen Geräte angepasst werden.
Vor der Erst-Inbetriebnahme müssen die Jumper am ADAM richtig gesetzt werden. Diese Konfiguration ist abhängig von den Vorgaben des Energieversorgers.
Gehen Sie dazu wie folgt vor
- Lösen Sie die beiden Schrauben an der Vorderseite mit einen Schlitzschraubendreher
- Der Hutschienenaufsatz lässt sich jetzt entfernen
- An der Rückseite des ADAM Moduls werden zwei Kreuzschrauben sichtbar
- Entfernen Sie diese beiden Schrauben
- Das Gehäuseoberteil lässt sich jetzt leicht entfernen
Jumpereinstellung
Die Jumper müssen nach Ihrer Funktionsweise konfiguriert werden
Dieses Signal kann für Strom (I) oder Spannung (V) eingestellt werden
Dieser Jumper ist z.B.: für Spannung (V) konfiguriert. Ein Hochsetzen des Jumpers bewirkt eine Umstellung des Signals auf Strom (I).
Dieses Bild der Jumpereinstellung ist nicht universell anwendbar. Beachten Sie die Vorgabe des Energieversorgers
Der S4 „Initial Switch“ muss auf „Normal“ stehen.
Eingänge: PV_0, PV_1, PV_2, PV_3
Frei programmierbare Schnittstellen von 0-20mA, 4-20mA, 0-10V
Ausgänge: AO_0, AO_1
Frei programmierbare Schnittstellen von 0-20mA, 4-20mA, 0-10V
Nach erfolgreicher Jumperkonfiguration notieren Sie sich die Einstellungen der Ein- und Ausgänge, wie Sie konfiguriert wurden
Danach muss das Gehäuse wieder verschlossen werden.
EIN und Ausgänge für Stromanschluss
Beachten Sie die Klemmenanschlüsse
EIN und Ausgänge für Spannungsanschluss
Beachten Sie die Klemmenanschlüsse
Diese Bilder der Anschlüsse sind nicht universell anwendbar. Sie dienen nur zur Übersicht der Klemmenanschlüsse am ADAM für die jeweiligen Spannungen oder Stromeinstellungen
Verkabelung
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann Adam 4022T
Name
Legen Sie einen Namen für den Baustein fest
Remote IO
Mit klick auf den Button wird der Bus nach Geräten abgesucht, wählen Sie das gewünschte in der Liste aus
AI Channel
Nun können Sie die einzelnen Ausgänge auswählen und Ihnen einen Intial Status zuweisen
Initial State
Hier wählen Sie ob der Digitalausgang 1 oder 0 sein soll im Ausgangsstatus
Send config
Hier senden Sie die eingestellte Initial State Auswahl an das Gerät, dies müssen Sie nach jeder Änderung machen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Nach dem Speichern stehen nun weitere Eingänge unter „Sensoren“ zur Verfügung
ADAM 4068
Funktion
Hier können Sie das Bauteil ADAM 4068 im SmartDog einbinden
Hinweis
Die Remote IO Schnittstelle „ADAM“ ist standardmäßig auf BUS-Adresse 1 eingestellt. Werden zusätzlich BUS-Zähler oder Wechselrichter angeschlossen, muss die Adresse der angeschlossenen Geräte angepasst werden.
Vor der Erst-Inbetriebnahme müssen die Jumper am ADAM richtig gesetzt werden. Diese Konfiguration ist abhängig von den Vorgaben des Energieversorgers.
Gehen Sie dazu wie folgt vor
- Lösen Sie die beiden Schrauben an der Vorderseite mit einen Schlitzschraubendreher
- Der Hutschienenaufsatz lässt sich jetzt entfernen
- An der Rückseite des ADAM Moduls werden zwei Kreuzschrauben sichtbar
- Entfernen Sie diese beiden Schrauben
- Das Gehäuseoberteil lässt sich jetzt leicht entfernen
Jumpereinstellung
Die Jumper müssen nach Ihrer Funktionsweise konfiguriert werden
Dieses Signal kann für Strom (I) oder Spannung (V) eingestellt werden
Dieser Jumper ist z.B.: für Spannung (V) konfiguriert. Ein Hochsetzen des Jumpers bewirkt eine Umstellung des Signals auf Strom (I).
Dieses Bild der Jumpereinstellung ist nicht universell anwendbar. Beachten Sie die Vorgabe des Energieversorgers
Der S4 „Initial Switch“ muss auf „Normal“ stehen.
Eingänge: PV_0, PV_1, PV_2, PV_3
Frei programmierbare Schnittstellen von 0-20mA, 4-20mA, 0-10V
Ausgänge: AO_0, AO_1
Frei programmierbare Schnittstellen von 0-20mA, 4-20mA, 0-10V
Nach erfolgreicher Jumperkonfiguration notieren Sie sich die Einstellungen der Ein- und Ausgänge, wie Sie konfiguriert wurden
Danach muss das Gehäuse wieder verschlossen werden.
EIN und Ausgänge für Stromanschluss
Beachten Sie die Klemmenanschlüsse
EIN und Ausgänge für Spannungsanschluss
Beachten Sie die Klemmenanschlüsse
Diese Bilder der Anschlüsse sind nicht universell anwendbar. Sie dienen nur zur Übersicht der Klemmenanschlüsse am ADAM für die jeweiligen Spannungen oder Stromeinstellungen
Verkabelung
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann Adam 4022T
Name
Legen Sie einen Namen für den Baustein fest
Remote IO
Mit klick auf den Button wird der Bus nach Geräten abgesucht, wählen Sie das gewünschte in der Liste aus
AI Channel
Nun können Sie die einzelnen Ausgänge auswählen und Ihnen einen Intial Status zuweisen
Initial State
Hier wählen Sie ob der Digitalausgang 1 oder 0 sein soll im Ausgangsstatus
Send config
Hier senden Sie die eingestellte Initial State Auswahl an das Gerät, dies müssen Sie nach jeder Änderung machen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Nach dem Speichern stehen nun weitere Eingänge unter „Sensoren“ zur Verfügung
Phoenix Stringcontrol
Funktion
Hier können Sie das Bauteil Phoenix String Control im SmartDog einbinden
Verkabelung
Schließen Sie das Gerät an einem der beiden BUS Anschlüsse am Smart Dog entsprechend der Anleitung vom Gerät an
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann Phoenix Stringcontrol
Name
Legen Sie einen Namen für den Baustein fest
Select Interface
Mit klick auf den Button wird der Bus nach Geräten abgesucht, wählen Sie das gewünschte in der Liste aus
Anschließend können Sie auf Bearbeiten klicken und Ihre Stringeingänge benennen und diese An oder Aus schalten
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Solarmax Stringcontrol
Funktion
Hier können Sie das Bauteil Solarmax String Control im SmartDog einbinden
Verkabelung
Schließen Sie das Gerät an einem der beiden BUS Anschlüsse am Smart Dog entsprechend der Anleitung vom Gerät an
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann Solarmax Stringcontrol
Name
Legen Sie einen Namen für den Baustein fest
Select Interface
Mit klick auf den Button wird der Bus nach Geräten abgesucht, wählen Sie das gewünschte in der Liste aus
Anschließend können Sie auf Bearbeiten klicken und Ihre Stringeingänge benennen und diese An oder Aus schalten
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
ADAM Remote IO Ascii Protokoll
Kaco Stringcontrol
Funktion
Hier können Sie das Bauteil Kaco Stringcontrol im SmartDog einbinden
Verkabelung
Schließen Sie das Gerät an einem der beiden BUS Anschlüsse am Smart Dog entsprechend der Anleitung vom Gerät an
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Modbus RS485 und dann Kaco Stringcontrol
Name
Legen Sie einen Namen für den Baustein fest
Select Interface
Mit klick auf den Button wird der Bus nach Geräten abgesucht, wählen Sie das gewünschte in der Liste aus
Anschließend können Sie auf Bearbeiten klicken und Ihre Stringeingänge benennen und diese An oder Aus schalten
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
1-Wire
2 Digitalausgänge
Funktion
Hier können Sie das Zubehör 1-Wire® Relaisbaustein 2-fach Artikelnummer: [400012] im SmartDog einbinden um zwei weitere Relais- bzw Digitalausgänge verwenden zu können
Verkabelung
1-Wire Verkabelung
Schalten Sie den SmartDog stromlos und verkabeln Sie erst danach das Modul. Unser Modul muss wie in der Anschlussanleitung angeschlossen werden.
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie onewire und dann 2 Digitalausgänge
Remote IO
Mit klick auf den Button wird der 1-Wire Bus nach Geräten abgesucht, wählen Sie das gewünschte Gerät in der Liste aus
Name
Legen Sie einen Namen für das Gerät fest
Firmware
Legen Sie die Firmware Version des Gerätes fest
Bei Modulen mit Firmware niedriger als 1.2 sind Challen A und B vertauscht
Anschließend finden Sie zwei weiter Digitalausgänge unter RemoteIO bei Ihren Regelbausteinen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
8 Digitalausgänge
Funktion
Hier können Sie das Zubehör 1-Wire® Relaisbaustein 8-fach Artikelnummer: [400013] im SmartDog einbinden um acht weitere Relais- bzw Digitalausgänge verwenden zu können
Verkabelung
1-Wire Verkabelung
Schalten Sie den SmartDog stromlos und verkabeln Sie erst danach das Modul. Unser Modul muss wie in der Anschlussanleitung angeschlossen werden.
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie onewire und dann 8 Digitalausgänge
Remote IO
Mit klick auf den Button wird der 1-Wire Bus nach Geräten abgesucht, wählen Sie das gewünschte Gerät in der Liste aus
Name
Legen Sie einen Namen für das Gerät fest
Anschließend finden Sie acht weitere Digitalausgänge unter RemoteIO bei Ihren Regelbausteinen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
1 Analogausgang 0-10V
Funktion
Hier können Sie das Zubehör 1-Wire® Analogausgang (0-10V) Artikelnummer: [400018] im SmartDog einbinden um einen weiteren Analogausgang verwenden zu können
Verkabelung
1-Wire Verkabelung
Schalten Sie den SmartDog stromlos und verkabeln Sie erst danach das Schaltmodul. Unser 2-fach Schaltmodul muss wie in der Anschlussanleitung angeschlossen werden.
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie onewire und dann 1 Analogausgang 0-10V
Remote IO
Mit klick auf den Button wird der 1-Wire Bus nach Geräten abgesucht, wählen Sie das gewünschte Gerät in der Liste aus
Name
Legen Sie einen Namen für das Gerät fest
Anschließend finden Sie einen weiteren Analogausgang unter RemoteIO bei Ihren Regelbausteinen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
8 Digitaleingänge
Funktion
Hier können Sie das Zubehör 1-Wire® Digitaleingang 8-fach Artikelnummer: [400017] im SmartDog einbinden um acht weitere Digitaleingänge verwenden zu können
Verkabelung
1-Wire Verkabelung
Schalten Sie den SmartDog stromlos und verkabeln Sie erst danach das Schaltmodul. Unser 2-fach Schaltmodul muss wie in der Anschlussanleitung angeschlossen werden.
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie onewire und dann 8 Digitaleingänge
Remote IO
Mit klick auf den Button wird der 1-Wire Bus nach Geräten abgesucht, wählen Sie das gewünschte Gerät in der Liste aus
Name
Legen Sie einen Namen für das Gerät fest
Anschließend finden Sie 8 weitere Digitaleingänge unter RemoteIO bei Ihren Regelbausteinen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
2 Digitaleingänge
Funktion
Hier können Sie das Bauteil 1-Wire® Digitaleingang 2-fach Artikelnummer: [400501] im SmartDog einbinden
Verkabelung
1-Wire Verkabelung
Schalten Sie den SmartDog stromlos und verkabeln Sie erst danach das Modul. Das Modul muss wie in der Anschlussanleitung angeschlossen werden.
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie onewire und dann 2 Digitaleingänge
Remote IO
Mit klick auf den Button wird der 1-Wire Bus nach Geräten abgesucht, wählen Sie das gewünschte Gerät in der Liste aus
Name
Legen Sie einen Namen für das Gerät fest
Anschließend finden Sie 2 weitere Digitaleingänge unter RemoteIO bei Ihren Regelbausteinen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Remote IO 8DO 8DI 8AI 4AO TCP/485
Funktion
Hier können Sie das Zubehör [400441] Remote IO 8DO 8DI 8AI 4AO TCP/485 im SmartDog einbinden
Verkabelung
Es gibt Varianten mit BUS Anschluss sowie mit LAN Anschluss
Sie können das Gerät mit BUS1 oder BUS2 verbinden, oder es per Netzwerk einbinden
Standardadresse: 211
Das Gecon Remote IO kann keine Impulse von S0 Zählern lesen!
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Gecon Erweiterung
Name
Legen Sie einen Namen für das Gerät fest
Schnittstelle
Wenn Sie das Gerät per BUS angeschlossen haben können Sie durch drücken des Buttons Select Interface RS485 eine Bussuche starten. Wählen Sie anschließend das Gerät aus.
Wenn Sie das Gerät per Netzwerk einbinden wollen, wenden Sie sich an den Support
AI/AO
Hier legen Sie für jeden Analogeingang und jeden Analogausgang einen Wert aus
Setze Busadresse
Hier können Sie die Busadresse für das Gerät verändern. Achtung jede Busadresse darf nur einmal pro BUS vergeben werden
Setze IP /Subnetmask
Hier können Sie eine IP Adresse für das Gerät setzen. Bitte hierfür mit dem Support Kontak aufnehmen : support@ecodata-sl.de
Anschließend finden Sie die neuen Ein- und Ausgänge unter RemoteIO bei Ihren Regelbausteinen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Verkabelungs Beispiel
Remote IO 8DO 8DI 8AI 4AO TCP_485_.pdf
Wlan Steckdose Wemo
Funktion
Hier können Sie eine Wemo Wlan Steckdose im SmartDog einbinden
Einbinden ins WLAN
Um Ihre Belkin WeMo Insight Funksteckdose in ihren SmartDog einbinden zu können, benötigt Ihr Gerät eine Verbindung mit Ihrem WLAN – Netzwerk.
Über die WeMo Insight Switch, können WLAN-fähige Geräte im Haushalt vernetzt werden, um diese bspw. an- und abzuschalten, zusätzlich können diese Geräte überwacht und Informationen über den Energieverbrauch an ein Smartphone oder Tablet gesendet werden.
Um diese Funktionen mit Ihrem SmartDog nutzen zu können müssen Sie, die nachstehende Anleitung befolgen
Vorgehensweise
- PC oder Laptop mit Ihrem Router verbinden.
- Mit dem Handy die WeMo-App herunterladen
- WeMo Insight Switch zurücksetzen (Resetknopf für 5 sec. drücken und währenddessen den WeMo Insight Switch mit Strom versorgen)
- WeMo im WLAN des Handys suchen
- WeMo App öffnen und die WeMo Insight Switch dem WLAN-Netz des Routers zuordnen
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Wlan Steckdose Wemo
Interface
Hier können Sie die zuvor im WLAN eingebundene Steckdose anhand Ihrer IP Adresse suchen
Anschließend können Sie einen Namen für das Gerät vergeben
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Nun können Sie Ihre Steckdose unter Remote IO in Ihre Regelbausteine integrieren
Wlan Steckdose myStrom
Funktion
- Hier können Sie eine myStrom WLAN-Steckdose mit der Artikelnummer [400131] / [400132] in den SmartDog einbinden
Einbindung ins WLAN
-
Der myStrom WiFi Switch kann nur dann mit dem SmartDog verbunden werden, wenn sich beide Geräte im selben Netzwerk befinden
-
Da die Steckdose per WLAN angebunden wird, muss dieses Netzwerk auch über WLAN erreichbar sein
-
Fügen Sie die Steckdose zunächst gemäß der myStrom-Anleitung Ihrem WLAN-Netzwerk hinzu
-
Sobald die Steckdose erfolgreich mit dem Netzwerk verbunden ist, kann sie im SmartDog eingebunden werden.
Anlegen des Bausteins
Gehen Sie wie folgt vor:
- Öffnen Sie die Geräteeinstellungen und wechseln Sie mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen Sie über das grüne Plus ein neues Remote IO an
- Wählen Sie anschließend WLAN Steckdose myStrom
Interface
-
Durch einen Klick auf Interface wird im Netzwerk nach verfügbaren WLAN-Steckdosen gesucht
-
Wählen Sie anschließend die gewünschte Steckdose aus
-
Nun werden Sie gefragt, ob für das Gerät eine feste IP-Adresse vergeben wurde
- Dies wird grundsätzlich empfohlen
-
Wenn Sie Ja wählen, wird die feste IP verwendet
-
Wenn Sie Nein wählen, wird – sofern möglich – der Hostname des Gerätes hinterlegt
-
Anschließend können Sie einen individuellen Namen für das Gerät vergeben
Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern
Verwendung in Regelbausteinen
- Die Steckdose steht Ihnen nun unter Remote IO zur Verfügung und kann in Ihre Regelbausteine integriert werden
Zähler der Steckdose
Woodward Schutz- und Steuerrelais
Funktion
Hier kann das Woodward der Firma SEG eingebunden werden
Eingebundene Typen
- MCA4
- MRA4
- MRU4
Datenpunkte
Folgende Datenpunkte sind eingebunden:
Kurzschluss (Register 1108, Bit 0)
Erschlusswischer (Register 1108, Bit 3)
Erdschluss (Register 1108, Bit 1)
Aus durch Q(U)-SChutz (Register 1113, Bit 0)
Aus durch Schutz (Register 1117, Bit 0)
16 Digitaleingänge (Register 1000 und 1001)
16 Rangierbefehle (Achtung: Das SChutzgerät hat nur 12 Digitalausgänge!) (Register 22020 - 22035)
20 Logikgatter als Eingang (Timer-Ausgang des Gatters, d.h. Bit 0x02) (Register 1100 - 1119)
Die Schutzmeldungen sind konfigurierbar , bei den Logikgattern gibts verschiedene Ausgänge (hier MUSS immer der Timer-Ausgang 0x02 verwendet werden!)
Remote IO 6 Relais 24DI TCP
Funktion
Hier können Sie das Zubehör [400443] Remote IO 6 Relais 24DI TCP im SmartDog einbinden
- Standardmäßig hat der GECON die IP-Adresse 192.168.1.75
Verkabelung
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Gecon Erweiterung 508
Name
Legen Sie einen Namen für das Gerät fest
Suchen
Wenn Sie auf Scan Bus IP klicken, können Sie IP Adresse eingeben die am Erweiterungsmodul eingestellt ist (Bitte bei der Bestellung die gewünschte IP Adresse angeben)
IP Adresse
Hier können Sie die IP Adresse manuell eingeben (wird automatisch eingetragen wenn Sie die Suche verwenden)
Netzwerkmaske
Hier können Sie die Netzwerkmaske manuell eingeben (wird automatisch eingetragen wenn Sie die Suche verwenden)
Anschließend finden Sie die neuen Ein- und Ausgänge unter RemoteIO bei Ihren Regelbausteinen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
Verkabelungs Beispiel
Remote IO 6 Relais 24DI TCP.pdf
Remote IO von 4-20mA auf 0-10V stellen
Erweiterungsmodul:
- 4 Analogausgänge, wahlweise 0-10V oder 0/4 - 20 mA
- 8 Analogeingänge, wahlweise 0-10V oder 0/4 - 20 mA
- 8 Digitalausgänge, max 5 A bei 230VAC, 5 A bei 30VDC
- 8 Digitaleingänge 5 - 30 VDC
Werksseitig sind die analogen Ein- und Ausgänge auf Stromsignale (0/4–20 mA) eingestellt. Soll stattdessen eine Spannungsmessung oder -ausgabe erfolgen, müssen entsprechende Jumper auf der Abdeckung umgesteckt werden.
Ablauf
- Dazu entfernen Sie vorsichtig das Gehäuse, indem Sie auf einer Seite die beiden kleinen schwarzen Haken mit einem Schraubenzieher nach innen drücken und gleichzeitig die Unterseite des Deckels abziehen
- Bitte beachten Sie, dass dies etwas Kraft erfordern kann!
- Im folgenden Beispiel sind die Analogeingänge 1 bis 4 auf Spannungsmessung eingestellt, während die Eingänge 5 bis 8 für die Strommessung konfiguriert sind
- Bei den Analogausgängen sind AO1 und AO2 auf Spannung eingestellt, während AO3 und AO4 auf Strom konfiguriert sind
Shelly Lokal
Funktion
Sie wollen einen Shelly mit einem unserer Regelbausteine steuern
Anwendungsmöglichkeiten
- Relais (auswählbar als Ausgang bei Regelungen)
- Stromzähler (Zählertyp: WLAN Steckdose)
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Shelly Lokal
Name
- Legen Sie einen Namen für den Baustein fest
Statische IP Adresse
- Wählen Sie aus, ob eine statische IP-Adresse vergeben wurde oder nicht
IP Adresse
- Geben Sie hier die IP-Adresse ein
Gehen Sie auf GetData um das Gerät zu suchen
Dann mit Speichern bestätigen
Kries Grid-Inspector IKI-50
→
Funktion
Sie möchten einen Kries Grid-Inspector IKI-50 zur Anzeige von Schutzmeldungen (Kurzschluss, Erdschluss) in den SmartDog einbinden.
Die Einbindung als Remote IO erfolgt über den RS485 BUS des SmartDog (Modbus RTU).
Es können sowohl Geräte vom Typ IKI-50_1F mit einem Eingangsfeld als auch Geräte vom Typ IKI-50_2F mit zwei Eingangsfeldern eingebunden werden.
Anwendungsmöglichkeiten
- Erfassung von Schutzmeldungen der Eingangsfelder im SmartDog.
- Nutzung der Kurz- und Erdschlussmeldungen als Datenpunkte der Fernwirktechnik (FWT).
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Remote IO aus und legen Sie anschließend mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Kries Grid-Inspector IKI-50
- Wählen Sie anschließend im Suchergebnis des Remote IO die korrekte Schnittstelle bzw. das korrekte Eingangsfeld des IKI-50.
Für die Suche wird die Netzfrequenz geprüft. Es stehen nur Eingangsfelder zur Auswahl, bei denen die Netfrequenz anliegt.
- Im Konfigurator des Remote IO Geben Sie im Feld Name die zuordenbare Bezeichnung des Gerätes an.
- Bestätigen Sie abschließend Ihre Eingaben mit Ok und schließen Sie den Vorgang mit Speichern ab.
Die Angabe "Datenquelle" kann nicht geändert werden, diese zeigt lediglich die zuvor gewählte Schnittstelle ("Feld 1" oder "Feld 2") des Gerätes an.
- Die Eingänge stehen anschließend im FWT Konfigurator für die Auswahl zur Verfügung.
