S0-Ausgang

• S0-Ausgang

S0-Ausgang

->->

Funktion

• Hier können Sie sich die Werte eines Zählers in Impulsen ausgeben lasssen

---

Diese Funktion ist PowerDog noch über den integrierten S0 BUS realisiert worden (Potentialfreier Kontakt)

Im SmartDog wird das ganze als Potentialbehafteter Kontakt realisert

• Hier ist der D01 fest hinterlegt

Für die Realisierung mit dem SmartDog wird also ein Optokoppler benötigt, der das Signal in ein potetntialfreises Signal umwandelt

Optokoppler :

z.B.: Optokopplermodul von WAGO Art.-Nr. 859-791

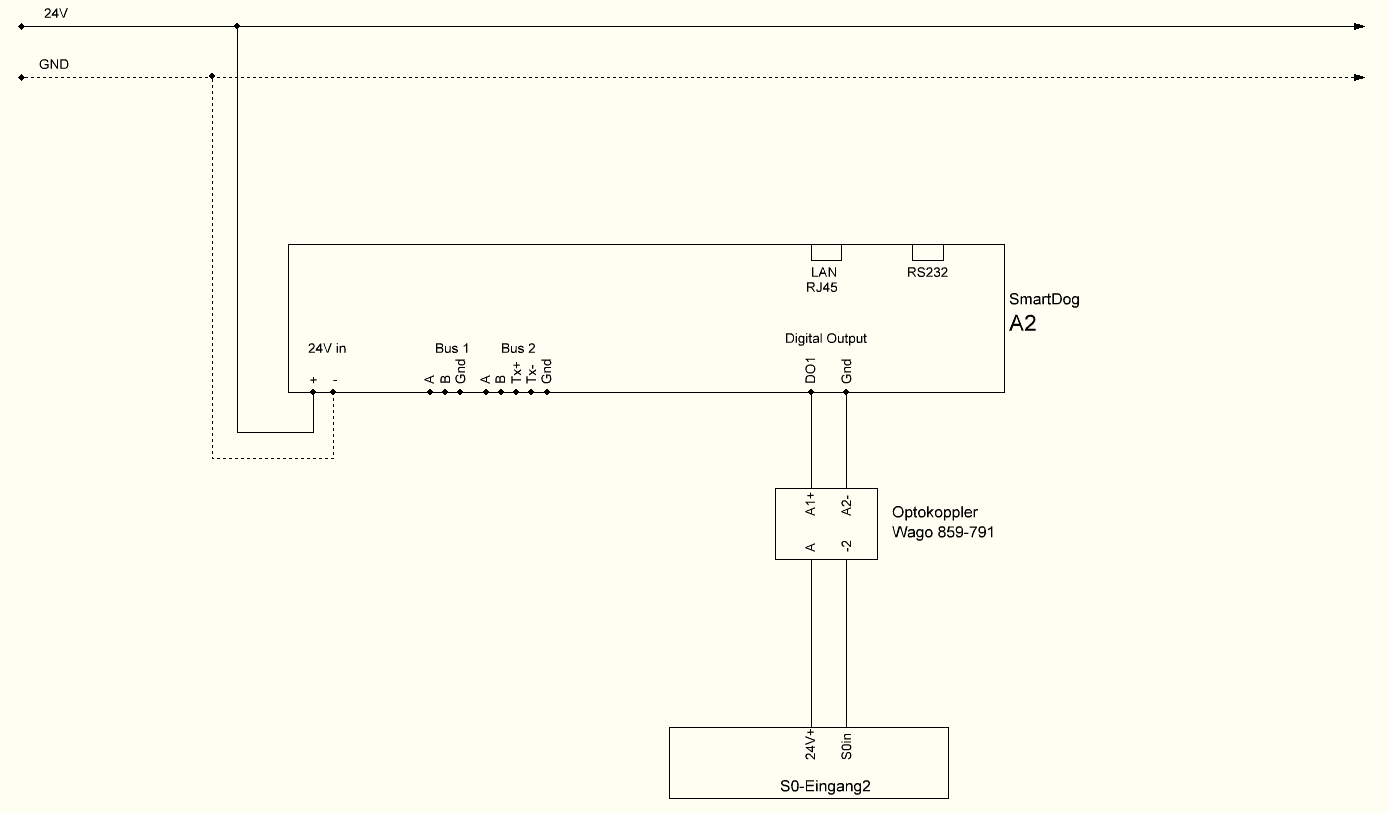

Anschlussschema SmartDog

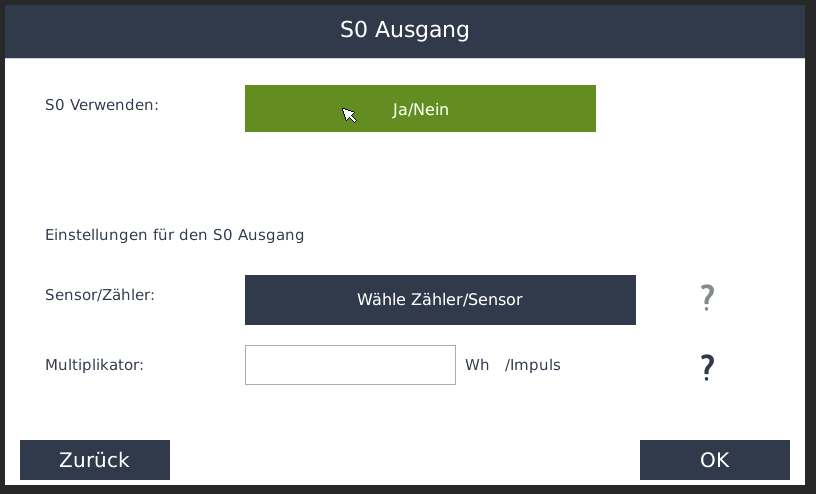

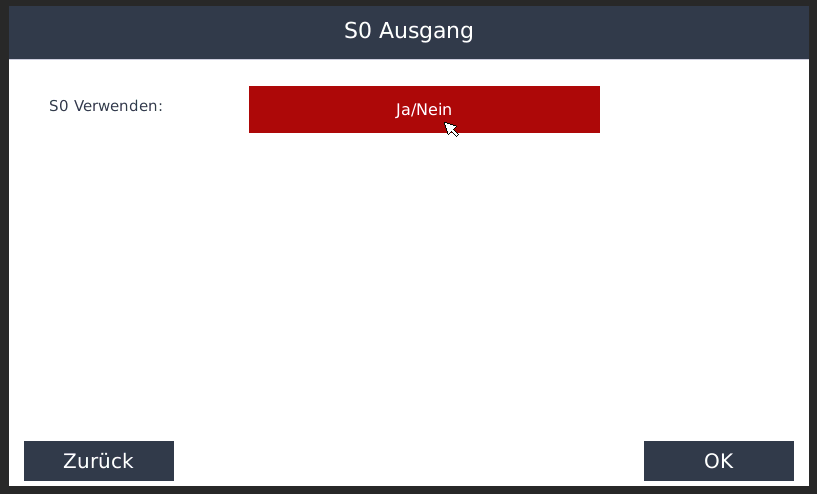

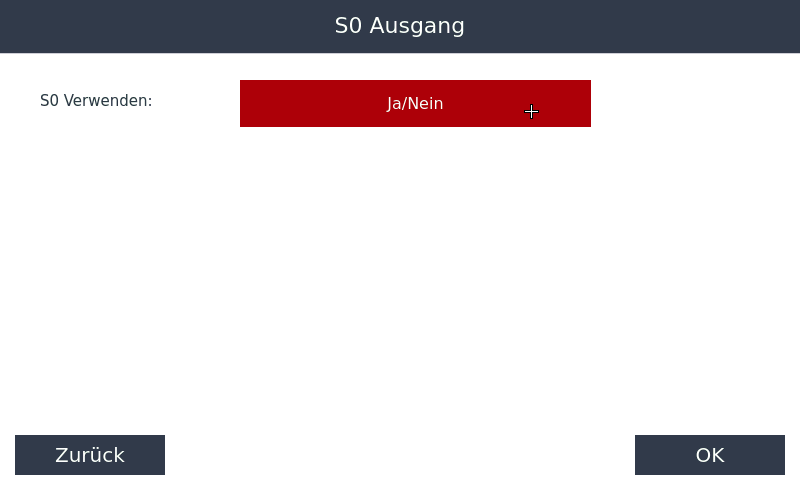

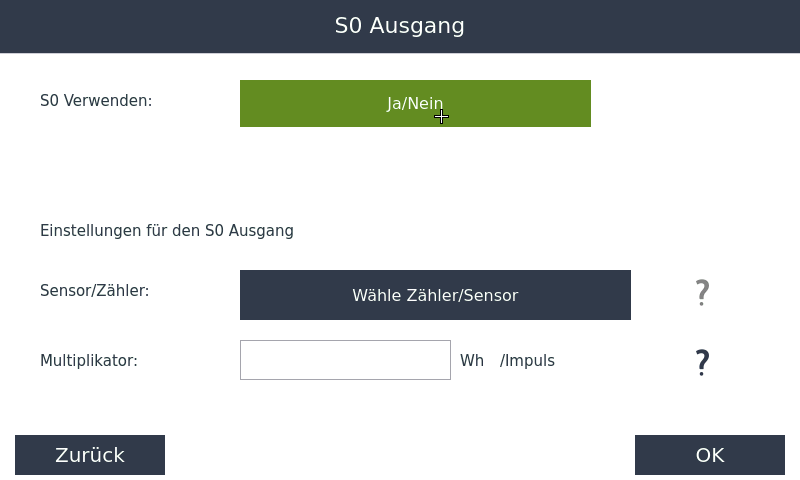

Baustein Anlegen

Sensor/Zähler

• Hier wählen Sie den Wert aus der über den Digitalausgang ausgegeben werden soll

Multiplikator

• Der Multiplikator bestimmt, wie viele Impulse am S0-Ausgang ausgegeben werden
• Damit die Impulse bei kleinen Anlagen nicht zu langsam und bei großen Anlagen nicht zu schnell erfolgen, muss dieser Wert entsprechend angepasst werden

---

• Empfehlung für verschiedene Anlagengrößen:

  Anlagengröße	Multiplikator
  30 kW	2000
  60 kW	1000
  100 kW	600
  150 kW	400
  300 kW	200
  600 kW	100
  1200 kW	50
  2400 kW	25
  4800 kW	12.5
