WAGO Messgerät konfigurieren

Funktion

Ein Messgerät von WAGO soll für das Einbinden in den SmartDog vorbereitet werden

Info Box Beispiel

ℹ️ Es wird die Sofware :Wago-InterfaceConfigurationSoftwareG2 benötigt. Diese finden Sie unter "Entwicklung" "Nach Hersteller" "WAGO"

Das WAGO Messgerät muss über das WAGO USB Verbindungskabel mit dem PC Verbunden werden und es muss eine 24V Spannungs Versorgung am Messgerät eingestellt werden
Dann wird das Programm Wago-InterfaceConfigurationSoftwareG2 geöffnet
Hier gehen wir auf Verbinden

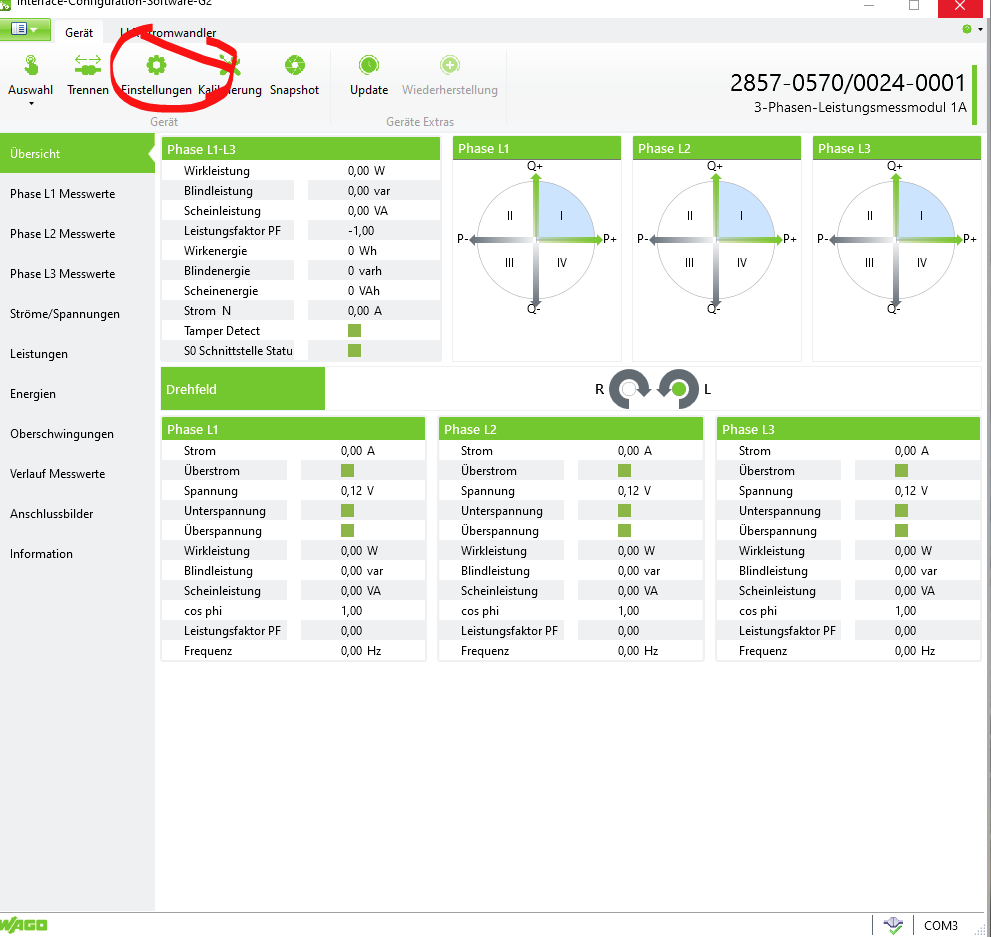

Anschließend auf Einstellungen
Und dann auf ModBus
Nun muss zum einen die BUS Adresse festgelegt werden, wenn mehrere Geräte an einem BUS angeschlossen werden sollen müssen diese unterschiedlich sein
Dann muss das Datenformat auf *BIG ENDIAN gestellt werden
Zuletzt muss der Abschlusswiderstand auf 150 OHM gesetzt werde, falls das Gerät das letzte am BUS ist
