# WAGO Messgerät konfigurieren

# WAGO Messgerät konfigurieren

# Funktion

- Ein Messgerät von WAGO soll für das Einbinden in den SmartDog vorbereitet werden

# Vorgehen

 <meta charset="UTF-8" id="bkmrk-"></meta> <meta content="width=device-width, initial-scale=1.0" id="bkmrk--1" name="viewport"></meta> <title id="bkmrk-info-box-beispiel">Info Box Beispiel</title> <style id="bkmrk-.info-box-%7B-backgrou">
        .info-box {
            background-color:#d6deff; /* Hintergrundfarbe */
            border-left: 6px solid #1443fc; /* Linker Rand */
            padding: 10px; /* Innenabstand */
            margin: 15px 0; /* Außenabstand */
            color: #0c5460; /* Textfarbe */
        }
    </style><div class="info-box" id="bkmrk-%E2%84%B9%EF%B8%8F-es-wird-die-sofwa"> **ℹ️** Es wird die Sofware :Wago-InterfaceConfigurationSoftwareG2 benötigt. Diese finden Sie unter "Entwicklung" "Nach Hersteller" "WAGO" </div>- Das WAGO Messgerät muss über das WAGO USB Verbindungskabel mit dem PC Verbunden werden und es muss eine 24V Spannungs Versorgung am Messgerät eingestellt werden
- Dann wird das Programm ***Wago-InterfaceConfigurationSoftwareG2*** geöffnet
- Hier gehen wir auf ***Verbinden***
- Anschließend auf ***Einstellungen***
- [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-11/scaled-1680-/MEQZgtvA6WnwkCYr-image-1731505648788.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-11/MEQZgtvA6WnwkCYr-image-1731505648788.png)

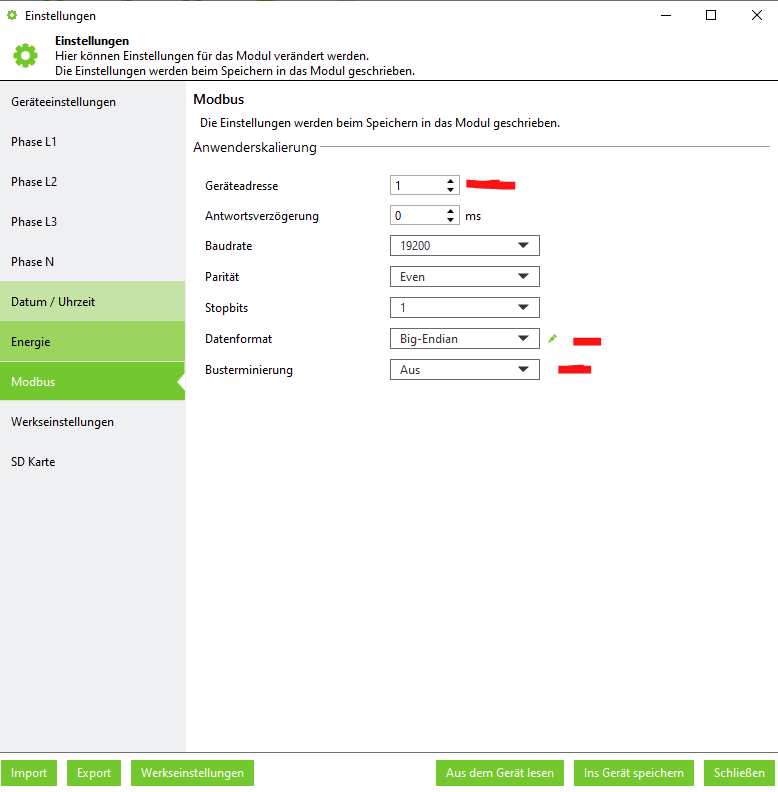

- Und dann auf ***ModBus***
- [![](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-11/scaled-1680-/wQUJJaWIOemfaJTO-image-1731505670765.png)](https://anleitung.smart-dog.eu/uploads/images/gallery/2024-11/wQUJJaWIOemfaJTO-image-1731505670765.png)
- Nun muss zum einen die BUS Adresse festgelegt werden, wenn mehrere Geräte an einem BUS angeschlossen werden sollen müssen diese unterschiedlich sein
- Dann muss das Datenformat auf \***BIG ENDIAN** gestellt werden
- Zuletzt muss der Abschlusswiderstand auf 150 OHM gesetzt werde, falls das Gerät das letzte am BUS ist
