Funktion

Wenn Sie Ihr neues Gerät das erste Mal anschalten, werden Sie durch die ersten Grundeinstellungen geführt. Sie können diesen Wizard jederzeit erneut starten unter Geräteeinstellungen → Wizard.

Konfiguration

Voraussetzungen

• SmartDog® ist fertig montiert
• Alle Kabel sind angeschlossen
• Wechselrichter sind in Betrieb und speisen ein

SmartDog® in Betrieb nehmen

• Steckernetzteil einstecken
• Warten bis das Gerät fertig hochgefahren ist

Vor-Ort-Konfiguration per Touchdisplay

Nach dem ersten Start verfügt der SmartDog® noch über keine Konfiguration.

Sie werden daher automatisch über einen Einrichtungsassistenten Wizard durch die einzelnen Konfigurationsschritte geführt.

Wenn Sie auf das Fragezeichen-Symbol rechts neben einer Einstellung tippen, wird ein Hilfetext mit zusätzlichen Informationen eingeblendet.

Sprachauswahl

Wählen Sie am Display die gewünschte Sprache aus:

• Deutsch

• Englisch

• Italienisch

• Polnisch

Bei Select Country wählen Sie Ihr Land aus, um die Währungseinstellungen korrekt festzulegen

Anwendungsgebiet

• Wählen Sie hier das Verwendungsgebiet Ihres SmartDog® aus
• Je nach Auswahl werden bestimmte grafische Anzeigen angepasst

Online/Offline Einstellungen

Wenn die Anlage mit dem Internet verbunden wird, wählen Sie Online Modus

Offline Modus: Keine Verbindung mit dem Internet vorhanden

Local Mode: Eine direkte Verbindung zwischen SmartDog® und einem PC wird hergestellt

• Bei SmartDog DR-Geräten nicht möglich, hier ist immer ein lokales Netzwerk erforderlich

Wir empfehlen den Online Modus, da hier im Fehlerfall eine Alarmierung über unser Portal erfolgen kann. Außerdem können die aufgezeichneten Daten weltweit eingesehen werden, sofern ein Internetanschluss vorhanden ist.

Internet Schnittstelle

Wählen Sie im Online Modus die Internetverbindung, die Sie verwenden möchten:

LAN: Schließen Sie Ihren SmartDog® über ein z. B. CAT5-Kabel an Ihren Router/Switch etc. an

WLAN: Mit einem optionalen WLAN-Stick können Sie den SmartDog® kabellos mit dem Internet verbinden

Offline betriebene Geräte können kurzfristig über einen WLAN-Hotspot vom Handy mit dem Internet verbunden werden, um Updates einzuspielen oder Wartungen durchzuführen

Hotspot-WLAN: Wird nicht von allen Netzbetreibern unterstützt (muss mindestens 4G unterstützen)

Netzwerkeinstellungen

DHCP:

• Wählen Sie hier, ob das Gerät automatisch eine IP-Adresse vom Router erhalten soll (Empfohlen)

Manuelle Netzwerkeinstellungen:

• Folgende Parameter können nur eingestellt werden, wenn kein DHCP verwendet wird:

IP-Adresse: Hier können Sie eine manuelle IP-Adresse vergeben

Netzwerkmaske: Subnetzmaske festlegen

Gateway: Gateway-IP festlegen (IP des nächsten Routers)

DNS-Server: IP des ersten DNS-Servers

2. DNS-Server: IP des zweiten DNS-Servers (falls notwendig)

Nach Eingabe der Daten wählen Sie Weiter

• Die Internetverbindung wird nun überprüft
• Es sollte folgende Meldung angezeigt werden:

Sollte die Internetverbindung fehlschlagen, überprüfen Sie bitte:

• die Verkabelung

• die Interneteinstellungen

Import/Export Manager

• Im Import/Export Manager können Sie eine periodische Sicherung aktivieren

• Die Sicherung kann entweder in die Cloud oder auf einen USB-Stick übertragen werden

Bereits vorhandene Sicherungen können wie folgt genutzt werden:

Cloud: Eine Wiederherstellung der Daten aus der Cloud ist möglich

USB: Gesicherte Daten auf einem USB-Stick können hier wieder eingespielt werden

Beim Import/Export Manager haben Sie die Möglichkeit eine perodische Sicherung zu aktivieren. Diese Sicherung kann in die Cloud oder auf dem USB-Stick übertragen werden

• Wurde bereits eine Sicherung durchgeführt kann man einen Wiederherstellung der Daten über die Cloud veranlassen

• Es ist auch möglich, die letzte gespeicherte Konfiguration direkt vom Portal wiederherzustellen

Portalaktualisierungsintervall

• Stellen Sie ein, wie oft die Daten vom Gerät an das Portal gesendet werden sollen:

Empfehlung:

• Bei einer DSL-Flatrate das Übertragungsintervall auf 10 Minuten einzustellen
• Bei einer 4G-Verbindung mit SIM-Karte, je nach Datenvolumen stündlich bis einmal täglich

Die Daten im Portal sind nur so aktuell wie die Übertragung. Kürzere Intervalle übertragen Störungen schneller.

Besonderheit:

Für bestimmte Funktionen, z. B. das Ladestation-Widget, müssen die globalen Zähler- und Sensordaten auf ein 10-Sekunden-Intervall gestellt werden

Zeiteinstellung

Zeitzone: Wählen Sie Ihre Zeitzone aus

• Standard: GMT+1 (Mitteleuropa)

Aktuelle Zeit: Manuelle Einstellung nur möglich, wenn Internetzeit deaktiviert ist

Im Onlinebetrieb wird bei aktivierter Internetzeit die Uhrzeit vom Timeserver geladen und kann nicht verändert werden

Sommer/Winterzeit: Im Offlinebetrieb kann gewählt werden, ob eine automatische Sommerzeitumstellung gewünscht ist oder nicht

Internetzeit: Wählen Sie, ob die Zeit vom Zeitserver aus dem Internet aktualisiert wird (empfohlen) oder manuell eingestellt werden soll

Nach der Einstellung wählen Sie Weiter

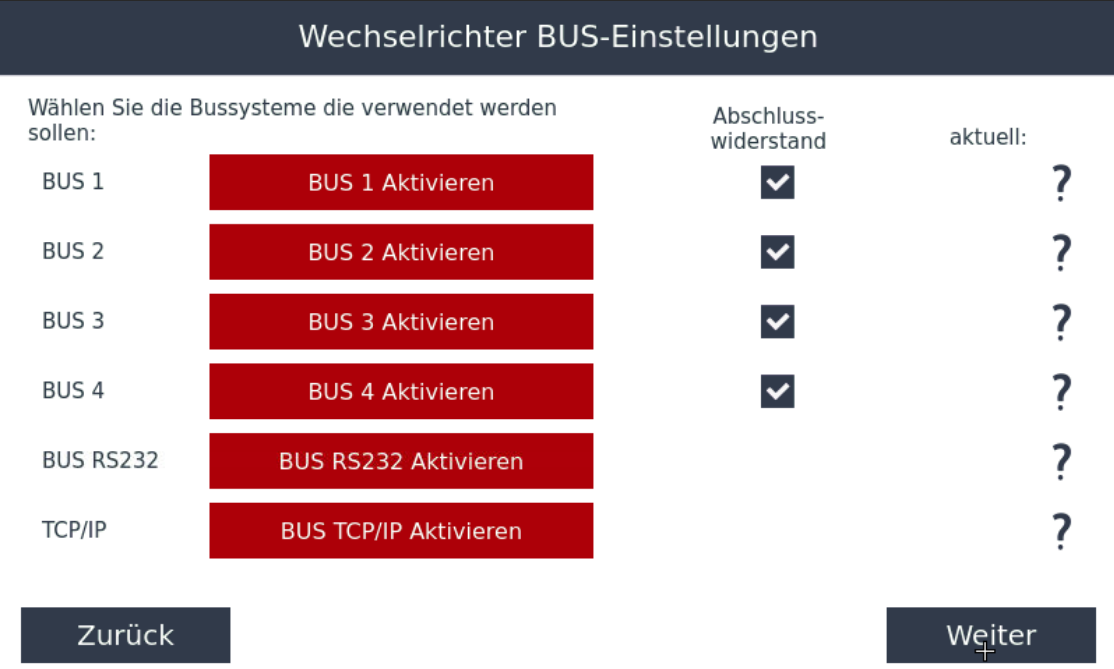

Bussysteme

Sie können diesen Punkt vorerst überspringen. Das Menü kann nach Abschluss des Wizards erneut geöffnet werden, um Ihre Wechselrichter einzulesen.

Wechselrichter einlesen

Speichern

Anschließend gehen Sie auf Speichern und landen nun auf der Startseite des SmartDog®

• Über das Zahnrad-Symbol rechts oben können Sie in die Geräteeinstellungen wechseln

Funktion

Wenn Sie Ihr neues Gerät das erste Mal anschalten, werden Sie durch die ersten Grundeinstellungen geführt. Sie können diesen Wizard jederzeit erneut starten unter Geräteeinstellungen → Wizard.

Konfiguration

Voraussetzungen

• SmartDog® ist fertig montiert
• Alle Kabel sind angeschlossen
• Wechselrichter sind in Betrieb und speisen ein

SmartDog® in Betrieb nehmen

• Steckernetzteil einstecken
• Warten bis das Gerät fertig hochgefahren ist

Vor-Ort-Konfiguration per Touchdisplay

Nach dem ersten Start verfügt der SmartDog® noch über keine Konfiguration.

Sie werden daher automatisch über einen Einrichtungsassistenten Wizard durch die einzelnen Konfigurationsschritte geführt.

Wenn Sie auf das Fragezeichen-Symbol rechts neben einer Einstellung tippen, wird ein Hilfetext mit zusätzlichen Informationen eingeblendet.

Sprachauswahl

Wählen Sie am Display die gewünschte Sprache aus:

• Deutsch

• Englisch

• Italienisch

• Polnisch

Bei Select Country wählen Sie Ihr Land aus, um die Währungseinstellungen korrekt festzulegen

Webserver

• Geben Sie dort die folgenden Zugangsdaten ein:
  • Benutzername: factory
  • Passwort: Seriennummer des Geräts
• Diese Anmeldedaten werden für den Zugang zum integrierten Webserver benötigt

Anwendungsgebiet

• Wählen Sie hier das Verwendungsgebiet Ihres SmartDog® aus
• Je nach Auswahl werden bestimmte grafische Anzeigen angepasst

Internet Schnittstelle

Die Netzwerkbrücke zwischen LAN 1 und LAN 2 ist automatisch aktiv!

Sobald bei der Anlage die Fernwirktechnik aktiviert ist, wird aber dieser Schieberegler für die Netzwerkbrücke automatisch deaktiviert.!

• Gehen Sie nun auf das Bearbeiten-Symbol

DHCP EIN:

• Wählen Sie hier, ob das Gerät automatisch eine IP-Adresse vom Router erhalten soll (Empfohlen)

DHCP AUS:

• Folgende Parameter können nur eingestellt werden, wenn kein DHCP verwendet wird:

IP-Adresse: Hier können Sie eine manuelle IP-Adresse vergeben

Netzwerkmaske: Subnetzmaske festlegen

Gateway: Gateway-IP festlegen (IP des nächsten Routers)

DNS-Server: IP des ersten DNS-Servers

2. DNS-Server: IP des zweiten DNS-Servers (falls notwendig)

Nach Eingabe der Daten wählen Sie OK und nochmal OK

• Die Internetverbindung wird nun überprüft
• Es sollte folgende Meldung angezeigt werden:

Sollte die Internetverbindung fehlschlagen, überprüfen Sie bitte:

• die Verkabelung

• die Interneteinstellungen

Import/Export Manager

• Im Import/Export Manager können Sie eine periodische Sicherung aktivieren

• Die Sicherung kann entweder in die Cloud oder auf einen USB-Stick übertragen werden

Bereits vorhandene Sicherungen können wie folgt genutzt werden:

Cloud: Eine Wiederherstellung der Daten aus der Cloud ist möglich

USB: Gesicherte Daten auf einem USB-Stick können hier wieder eingespielt werden

Beim Import/Export Manager haben Sie die Möglichkeit eine perodische Sicherung zu aktivieren. Diese Sicherung kann in die Cloud oder auf dem USB-Stick übertragen werden

• Wurde bereits eine Sicherung durchgeführt kann man einen Wiederherstellung der Daten über die Cloud veranlassen

• Es ist auch möglich, die letzte gespeicherte Konfiguration direkt vom Portal wiederherzustellen

Portalaktualisierungsintervall

• Stellen Sie ein, wie oft die Daten vom Gerät an das Portal gesendet werden sollen:

Empfehlung:

• Bei einer DSL-Flatrate das Übertragungsintervall auf 10 Minuten einzustellen
• Bei einer 4G-Verbindung mit SIM-Karte, je nach Datenvolumen stündlich bis einmal täglich

Die Daten im Portal sind nur so aktuell wie die Übertragung. Kürzere Intervalle übertragen Störungen schneller.

Besonderheit:

Für bestimmte Funktionen, z. B. das Ladestation-Widget, müssen die globalen Zähler- und Sensordaten auf ein 10-Sekunden-Intervall gestellt werden

Zeiteinstellung

Zeitzone: Wählen Sie Ihre Zeitzone aus

• Standard: GMT+1 (Mitteleuropa)

Aktuelle Zeit: Manuelle Einstellung nur möglich, wenn Internetzeit deaktiviert ist

Im Onlinebetrieb wird bei aktivierter Internetzeit die Uhrzeit vom Timeserver geladen und kann nicht verändert werden

Sommer/Winterzeit: Im Offlinebetrieb kann gewählt werden, ob eine automatische Sommerzeitumstellung gewünscht ist oder nicht

Internetzeit: Wählen Sie, ob die Zeit vom Zeitserver aus dem Internet aktualisiert wird (empfohlen) oder manuell eingestellt werden soll

Nach der Einstellung wählen Sie Weiter

Bussysteme

Sie können diesen Punkt vorerst überspringen. Das Menü kann nach Abschluss des Wizards erneut geöffnet werden, um Ihre Wechselrichter einzulesen.

Wechselrichter einlesen

Speichern

Anschließend gehen Sie auf Speichern und landen nun auf der Startseite des SmartDog®

• Über das Zahnrad-Symbol rechts oben können Sie in die Geräteeinstellungen wechseln
