Überschussladen / Solaroptimiertes Laden

->->

Funktion

• Hier können Sie eine Ladestation für die Solaroptimierte Überschussladung einbinden

Anlegen des Bausteins

• Wechseln Sie in die Geräteeinstellungen und gehen Sie mit Weiter auf Seite 2
• Wählen Sie den Menüpunkt Batterien aus und legen Sie mit dem grünen Plus ein neues Gerät an
• Wählen Sie Elektroauto-Ladestation und anschließend den Hersteller Ihrer Ladestation aus

Vor der Konfiguration Ihrer Ladestation müssen ein Lieferzähler und ein Bezugszähler angelegt worden sein!

Name

• Legen Sie einen Namen für den Baustein fest

Suche Ladestation

• Hier wird die Kommunikation zur Ladestation hergestellt

Wähle externe Freigabe

Nur für Profis

• Über Regelungen oder externe Schaltungen (siehe Handbuch, Kapitel Regelungen) kann eine zusätzliche Bedingung zur Freigabe der Ladung definiert werden

manuelle Vorgabe (optional)

Nur für Profis

• Über einen Schieberegler im Homescreen kann ein manueller Ladewert vorgegeben werden
  • Diese Funktion wird ausschließlich zu Diagnosezwecken benötigt

Nacht-Strom-Tarif

• Hier können Zeitfenster für den Nachtstromtarif hinterlegt werden

Einschalt-/Ausschaltverzögerung

• Dient zur Vermeidung von häufigem Ein- und Ausschalten der Ladestation

---

Seite 2

Minimaler Eigenstromanteil

• Hier legen Sie fest, wie hoch der Netzstromanteil beim Laden maximal sein darf
  • Jedes Fahrzeug benötigt eine Mindestladeleistung, um den Ladevorgang zu starten

Beispiel (Mindestleistung 2.000 W):

100 % Eigenstromanteil: → Mindestens 2.000 W PV-Überschuss → Netzbezug: 0 W

50 % Eigenstromanteil: → Mindestens 1.000 W PV-Überschuss → Netzbezug: 1.000 W

Besonders sinnvoll bei kleinen PV-Anlagen oder hohem Eigenverbrauch

Überschuß Regelpunkt

• Gibt an, auf welchen Wert am Übergabepunkt (EVU-Zähler) geregelt werden soll
  • Positiver Wert: Einspeisung
  • Negativer Wert: Netzbezug

Bezugs- und Einspeisezähler

• Hier können die Zähler manuell zugewiesen werden
• Im Normalfall erkennt der PowerDog die bereits angelegten Zähler automatisch

Regelung in Prioritätenliste aufnehmen

• Die Prioritätenliste wird verwendet, wenn mehrere Verbraucher nacheinander abgearbeitet werden sollen
  • Beispiel:
  • 1. Batteriespeicher laden
  • 2. Warmwasser
  • 3. Elektroauto laden

• Mit den neuesten FirmwareversionenEs kann automatisch erkannt werden, mit welchenwelcher LeistungenLadeleistung das angeschlossene AutoFahrzeug geladen werden kann.kann
Hierzu
• Dazu wird,wird nachdemnach dasdem AutoAnstecken angestecktdes wurde,Autos ein ca.etwa 10-minütiger Lastgang angefahren.durchgeführt
Nicht

erschrecken

Während dieses Vorgangs wird das Auto wirdFahrzeug nur mit sehr weniggeringer Energie geladengeladen, obwohlauch vllt.wenn zu diesem Zeitpunkt möglicherweise kein Überschuss vorhanden ist. DieserDie VorgangErkennung wird ein jedes Mal wiederholt,erneut wenndurchgeführt, sobald ein AutoFahrzeug angesteckt wurde.wird

Wird

• Ist die Schnelle Erkennung aktiviert, soverkürzt wirdsich dieser Vorgang auf ca.etwa 3 Minuten
verkürzt.
• Sollte es dabei zu Problemen bei der Erkennung kommen (z. B. wenn das Fahrzeug kannanschließend nicht mehr geladen werden)werden kann), muss diese Option wieder deaktiviert werden.werden

• Alternativ können auch feste Fahrzeug-ProfileFahrzeugprofile hinterlegt werden.werden

  Hier
haben
• Sie

  In einedieser Übersicht dersehen Sie alle angelegten Profile ihrerIhrer Elektroautos.Elektrofahrzeuge

  Standardmäßig
werden
• vom System bei

  Bei der Erstinbetriebnahme legt das System automatisch vordefinierte Profile angelegt.an, Diese könnendie Sie imanschließend Nachhinein ändern,bearbeiten, löschen oder Neuedurch anlegen.neue MitProfile dem „Plus“ergänzen können

• Über das Plus-Symbol lassen sich weitere Profile erzeugtanlegen

  werden,
zum

• Zum Ändern eines bestehenden Profils klicken Sie einfach in die jeweiligeentsprechende Zeile

  klicken.

• Geben Sie einen Namen ein und den minimalen sowie maximalen Ladestrom welcher im schlechtesten Fall ver-wendet werden soll. Z.B. wird der Renault Zoe einphasig mit 6A und 16A jedoch dreiphasig mit 10A und 16 gela-den. Tragen Sie in diesem Fall bei „Minimaler Ladestrom“ 10A und bei „Maximaler Ladestrom“ 16A ein.

---

• Art der Ladung ist dann „dreiphasig“ und die Phasenumschaltung aktivieren wir.

Börsenstromnutzung

die EPEX-Spot-Preisdaten abgefragt und verwendet werden

• In den Einstellungen für dieder Ladestation kann die Börsenstrom-Funktion auf der 3. Seite der Börsenstrom3 aktiviert werden
(diese

Funktion

Diese istEinstellung gilt nur für die gewäaktuell ausgewählte Ladestation konfiguriert.Ladestation. Besitzen Sie weiteremehrere LadestationenLadestationen, müssenmuss Siedie Konfiguration für jede einzelneStation soseparat konfigurieren).vorgenommen werden!

Strompreis [ct/kWh]

• Ist der Strompreis deraktuelle Börsersenstrompreis kleiner oder gleich dem eingestellten Wert, wird die Börsenstrom-Funktion Börsenstromaktiviert, aktiviertsofern wenn dieder Lademodus auf „Überschussladung“berschussladung gestellteingestellt ist

Im

⚠️SieBörsenstrom-Baustein legen imSie Börsenstrombaustein festfest, ob sich der eingestellte Preis auf BruttoBrutto- oder NettoNetto-Strompreise Preise bezogen wird

bezieht

Ladeleistung [kW]

• Wird das Fahrzeug mit der Funktion Börsenstrom geladen, kann hier die minimale Ladeleistung angegeben werden.werden
• Sollte die Börsenstromladung aktiviert werden und es ist ausreichend Überschuss vorhanden, hat der Überschussmodus eine höhere Priorität und lädt das Fahrzeug mit der berechneten Leistung.Leistung
• Nur wenn keine Überschuss vorhanden ist, wird diese Ladeleistung verwendet

✔️

Zwangsladung bei aktiver Börsenstromregelung erfolgt während der günstigsten Zeiten von Sonnenuntergang bis Sonnenaufgang oder alternativ zwischen 0-24 Uhr, einstellbar im Widget

Bestätigen Sie mit 2 mal OK und anschließend mit Speichern

Entladung der Batterie verhindern

• Wenn Sie über ein Steuerbaressteuerbares Batteriesystem besitzenverfügen, können Sie auf dieser Seite einefestlegen, Entladungdass derdie Batterie bei einer einmaligen Volladung oder während einer Zwangsladung nicht durch die Wallbox beientladen einmaliger Volladung oder bei Zwangsladung verhindernwird

Widget bei manueller Fahrzeugauswahl

Im Customview (Homescreen)

• Hier können Sie ein Widget anzeigen lassen.lassen
Hier werden folgende Werte nur angezeigt. Wollen
• Möchten Sie Einstel-lungenEinstellungen ändern, so kickenklicken Sie bitte auf das „Bearbeiten“Bearbeiten-Symbol Symbol

• In diesem Widget werden ausschließlich folgende Informationen dargestellt:
  • Status
  • die geplante Ladeleistung
  • die aktuelle Ladeleistung
  • InformationInformationen zur Zwangsladung
  • Bis jetztbisher geladene LeistungEnergiemenge
  • Anzeige des Betriebsmodus anzeige

  Im

Dropdownmenü

---

• Über das Dropdown-Menü können Sie dievor dem Anstecken des Fahrzeugs eines der hinterlegten Fahrzeugprofile aus-wäauswählen
bevor

Sie

---

das

Auto anste-cken
• In den Einstellungen könnenlassen Siesich sowohl die Betriebsart sowieals auch die Parameter für dieder Zwangsladung ändernanpassen

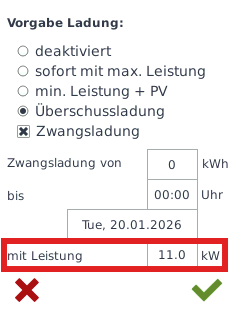

Vorgabe Ladung:Ladung

• deaktiviert (Folgende Lademodi stehen zur Verfügung:
  • Deaktiviert → Die Ladung wird nicht gestartet bzwbzw. abgebrochen)eine laufende Ladung wird abgebrochen.
  • sofort Sofort mit max. Leistung (→ Die Ladung wirdstartet sofort gestartetund underfolgt mit maximalerder maximal möglichen Ladeleistung
  • min. Leistung geladen)+ PV → Solaroptimierte Überschussladung
  • Solarüberschuss (Solaroptimierte Überchussladung)
  • berschussladung/Zwangsladung:
    • Zwangsladung vonvon: (Eingabe der Energiezu ladenden Energiemenge in kWh)kWh
    • Bis (Bis: Uhrzeit, bis wannzu der die EnergieEnergiemenge fertigvollständig geladen werdensein soll)soll
    • Mit LeistungLeistung: (Ladeleistung)Festlegung der Ladeleistung

✔️

Zwangsladung bei aktiver Börsenstromregelung erfolgt während der günstigsten Zeiten von Sonnenuntergang bis Sonnenaufgang oder alternativ zwischen 0-24 Uhr, einstellbar im Widget

Widget bei automatischer Fahrzeugerkennung

Im Customview (Homescreen) können Sie ein Widget anzeigen lassen. Hier werden folgende Werte nur an-gezeigt. Wollen Sie Einstellungen ändern, so kicken Sie auf das „Bearbeiten“ Symbol

• Status
• die geplante Ladeleistung
• die aktuelle Ladeleistung
• Information zur Zwangsladung
• Bis jetzt geladene Leistung
• Betriebsmodus anzeige
• Button für Einstellungen

In den Einstellungen können Sie die Betriebsart sowie die Parameter für die Zwangsladung ändern Vorgabe Ladung

• deaktiviert (Ladung wird nicht gestartet bzw abgebrochen)
• sofort mit max. Leistung (Ladung wird sofort gestartet und mit maximaler Leistung geladen)
• Solarüberschuss (Solaroptimierte Überchussladung)
• Zwangsladung
  • Zwangsladung von (Eingabe der Energie in kWh)
  • Bis (Uhrzeit, bis wann die Energie fertig geladen werden soll)
  • Mit Leistung (Ladeleistung)

✔️Zwangsladung bei aktiver Börsenstromregelung erfolgt während der günstigsten Zeiten von Sonnenuntergang bis Sonnenaufgang oder alternativ zwischen 0-24 Uhr, einstellbar im Widget

Allgemeine Funktionsbeschreibung

Am Übergabepunkt wird ein Zweirichtungszähler eingebunden, mit dem der Überschussstrom und Bezugsstrom gemessen werden kann. Die Ladestation wird über Netzwerk ausgelesen und beschrieben. Sobald ein Auto an die Ladestation angeschlossen wird, wird dies vom PowerDog erkannt und überprüft ob genügend Überschussstrom vorhanden ist. Sollte ausreichend Überschuss verfügbar sein und die Einschaltverzögerung abgelaufen sein, wird die Ladung begonnen. Fällt der Überschuss unter den minimalen Wert, wird nach Ablauf der Ausschaltverzögerung die Ladung beendet. Anhand des Überschusses wird die Ladeleistung an die Ladestation weitergeben

Verfügt die Ladestation über eine Umschaltung 1-Phasig/3-Phasig, so wird von der 1-Phasigen Ladung auf die 3-Phasige Ladung umgeschaltet, sobald der aktuelle Ladestrom bei mindestens 90% vom Maximalen Ladestrom ist und wenn noch genügend Überschuss für die 3-Phasige Ladung vorhanden ist. Damit ein ständiges hin und her schalten verhindert wird (zerstört sonst das Ladegerät) wird hier zusätzlich eine Hysterese von 500 Watt benötigt. Zur Umschaltung muss noch eine 5-Minütige Einschaltverzögerung erfüllt werden. Das Umschalten von 3-Phasig auf 1-Phasig basiert auf demselben Prinzip. Die Ladung kann nur im 1-Phasen-Modus beendet werden

Der PowerDog erkennt selbstständig eine volle Autobatterie und signalisiert das am Widget. Sollte diese Auswer-tung zu einer Fehlauswertung geführt haben, stecken Sie das Auto von der Ladebox ab, warten ein paar Sekunden und stecken das Auto wieder an.

Wird der Button „Einmalige Vollladung“ geklickt, wird das Auto sofort mit der maximal erlaubten Ladeleistung gela-den, bis die Batterie voll ist oder das Auto abgesteckt wird. Danach wird die „Einmalige Vollladung“ wieder deakti-viert.

Nur bei wallbe PD Edition und Alfen ZWANGSLADUNG: Es kann eingestellt werden, dass von dem Moment des Ansteckens des Autos an die Ladestation eine minimale Energie geladen werden muss. Primär wird versucht, dass die Energie mit Hilfe der PV-Anlage (Überschuss) er-zeugt wird. Sollte dies nicht geklappt haben, so kann eine Nachladung mit Netzstrom erfolgen. Hierzu muss eine Energie eingegeben werden, und eine Uhrzeit bis wann die Ladung erfolgen muss. Mit dem Button „Zwangsla-dung“ kann dies entweder aktiviert oder deaktiviert werden.

Angenommen es wurde eine Zwangsladung von 20 kW bis 05:00 eingestellt. Es wurden aber nur 12 kW mittels Überschussstrom ins Auto geladen, so werden die restlichen 8 kW mit Netzstrom geladen. Falls ein Nachtstrom in den Einstellungen definiert wurde, wird diese Nachladung während des Nachtstromtarifs durchgeführt, ansonsten so spät als möglich vor dem definierten Startzeitpunkt.

⚠️Wichtig! Es muss am Display das benötigte Fahrzeugprofil ausgewählt werden, bevor das Auto angesteckt wird. Dazu müssen Sie wissen ob das Auto 1-phasig oder 3-phasig lädt so-wie den minimalen Ladestrom. Alternativ muss die automatische Erkennung aktiviert sein!

Nicht unterstützte Fahrzeuge

• Renault ZOE Q210
