Fernwirktechnik Definition
Wann ist SmartDog die Fernwirktechnik – und wann nicht?
Bei der Umsetzung von EZA-Regelungen werden die Begriffe Gateway, Fernwirktechnik und EZA-Regler häufig miteinander vermischt.
Dabei handelt es sich um unterschiedliche Funktionen, die je nach Anlagenkonzept entweder auf mehrere Geräte verteilt oder vollständig durch den SmartDog übernommen werden können.
Gateway
Das Gateway bildet grundsätzlich die Schnittstelle zum Energieversorgungsunternehmen (EVU) bzw. Netzbetreiber.
Die Kommunikation zwischen Gateway und Fernwirktechnik kann beispielsweise über folgende Schnittstellen erfolgen:
- IEC 60870-5-101
- IEC 60870-5-104
- Modbus TCP
- digitale Signale
- analoge Signale
Das Gateway selbst ist dabei nicht automatisch die Fernwirktechnik.
Variante 1: Externe Fernwirktechnik
Bei einer externen Fernwirktechnik befindet sich zwischen dem Gateway des Netzbetreibers und dem SmartDog ein separates Gerät bzw. eine SPS.
Typische Hersteller bzw. Systeme sind beispielsweise:
- SAE Systems
- WAGO
- Phoenix Contact
- Siemens
Diese externe Fernwirktechnik übernimmt die Kommunikation mit dem Gateway und verarbeitet typischerweise unter anderem:
- Sollwertvorgaben des Netzbetreibers
- Schaltermeldungen
- Rückmeldungen
- digitale Ein- und Ausgangssignale
- analoge Ein- und Ausgangssignale
Die Sollwertvorgaben werden anschließend beispielsweise per Modbus TCP an den SmartDog übertragen.
Der SmartDog übernimmt in diesem Aufbau die eigentliche Regelung der Erzeugungsanlage und stellt bei Bedarf Messwerte und Anlageninformationen für die Fernwirktechnik zur Verfügung.
In dieser Variante ist SmartDog nicht die Fernwirktechnik, sondern ausschließlich der EZA-Regler.
Variante 2: SmartDog übernimmt die Fernwirktechnik
Alternativ kann der SmartDog selbst die Fernwirktechnik übernehmen.
In diesem Fall entfällt die zusätzliche SPS bzw. Fernwirkstation zwischen Gateway und EZA-Regler.
Der SmartDog kommuniziert direkt mit dem Gateway und verarbeitet sowohl die Vorgaben des Netzbetreibers als auch die benötigten Informationen und Signale der Anlage.
Dazu können beispielsweise gehören:
- Wirkleistungsvorgaben
- Blindleistungsvorgaben
- Schaltermeldungen
- Kurzschlussanzeiger
- Messwerte
- Einstrahlung
- digitale Ein- und Ausgangsmeldungen
- weitere projektspezifische Datenpunkte
Damit befinden sich EZA-Regler und Fernwirktechnik in einem Gerät.
In dieser Variante ist SmartDog sowohl der EZA-Regler als auch die Fernwirktechnik.
Zusammenfassung
Entscheidend ist nicht, welches Kommunikationsprotokoll verwendet wird, sondern welches Gerät die Fernwirkfunktionen übernimmt.
Externe Fernwirktechnik:
EVU / Netzbetreiber → Gateway → Fernwirktechnik / SPS → SmartDog EZA-Regler
SmartDog als Fernwirktechnik:
EVU / Netzbetreiber → Gateway → SmartDog EZA-Regler + Fernwirktechnik

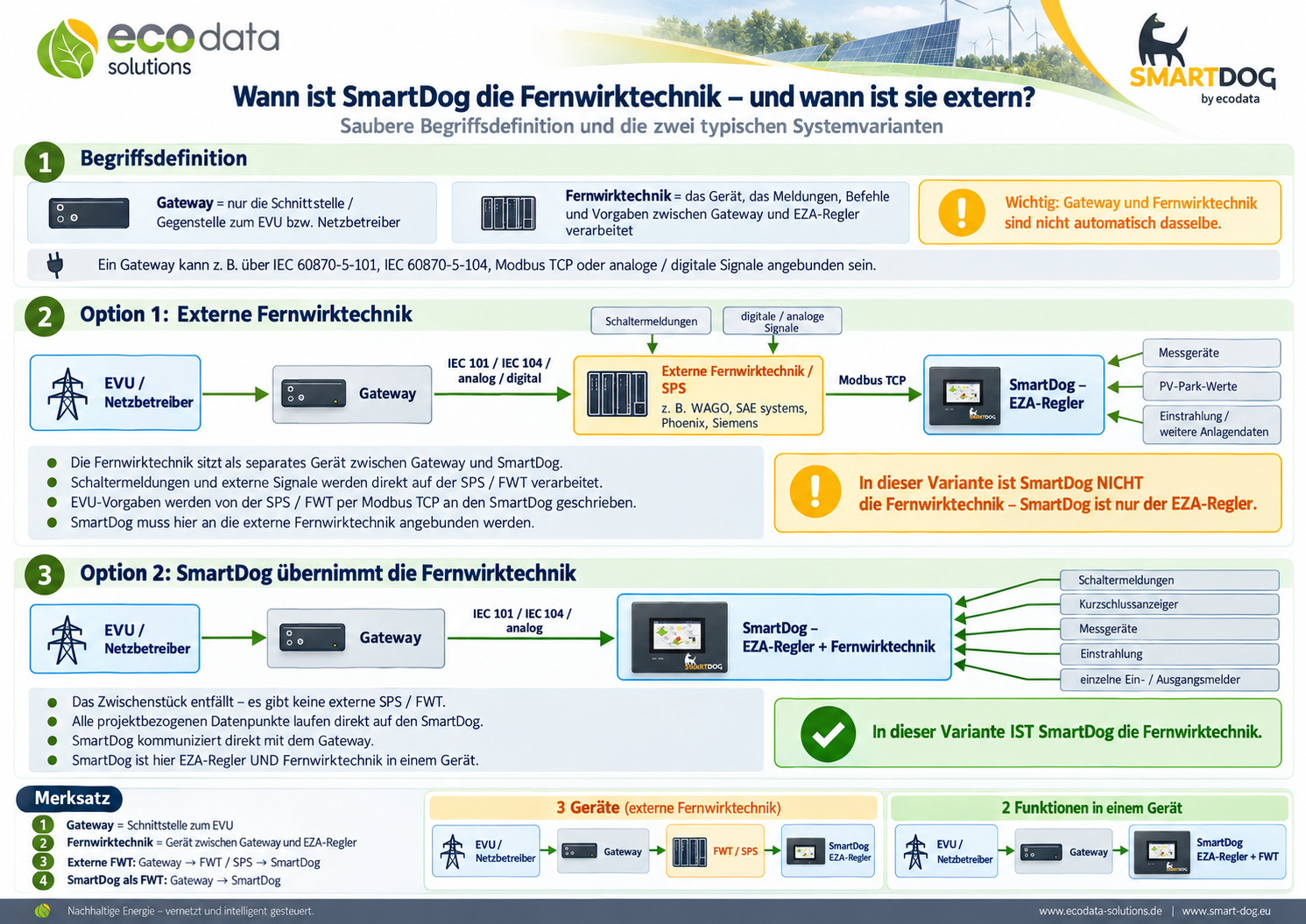

Die folgende Grafik zeigt beide Varianten übersichtlich und hilft dabei, bereits während der Planung eindeutig festzulegen, welche Aufgaben durch SmartDog und welche durch eine externe Fernwirktechnik übernommen werden.
