Inbetriebnahme

Anschluss RS232

• die Kommunikation mit den Linzer Netzen erfolgt über unsere RS232 Schnittstelle

Einstellungen Fernwirktechnik

• Nennwerte müssen nicht hinterlegt werden
• ASDU Adresse wird von der Linz AG vorgegeben
• Übergabefeld :

• DI 1 für Stellungsmeldung Q0 Leistungsschalter (normalerweise "invertiert")
• DI2 für Fern(AUS)/ORT(EIN) (normalerweise "normal")

Anzulegende Zähler / Sensor

• Es muss ein Sensor System Werte angelegt werden, hier wird Wechselrichter Blindleistung ausgewählt
• Es muss ein Sensor Spannung angelegt werden (aus einem Zähler, hier wird z.B. ein DZG Zähler gewählt und die Spannung L2-N ausgewählt)
• Es muss ein Zähler Netzeinspeisung ausgewählt werden damit die Fernwirktechnik L1-L2-L3-N ausgeben kann
• Es muss ein Zähler PV Erzeugung Gesamt angelegt werden

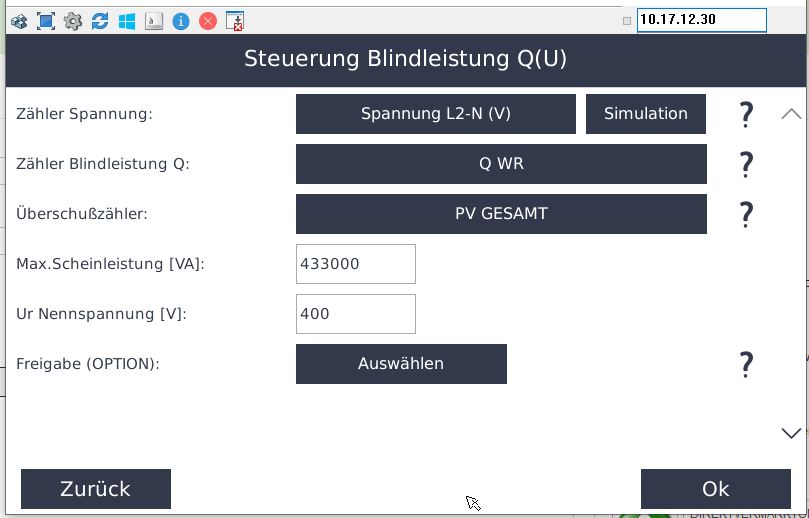

Einstellungen Netzmanager

- Es muss die Q(U) (TOR-Austria-Niederspannung) ausgewählt werden

• Zähler Spannung -> z.B.: Sensor L2-N
• Zähler Blindleistung -> Sensor Q WR
• Überschusszähler -> PV Gesamt
• Max. Scheinleistung -> Hier die Nennleistung der Wechselrichter eintragen
• Ur Nennspannung -> Hier werden 400V angegeben

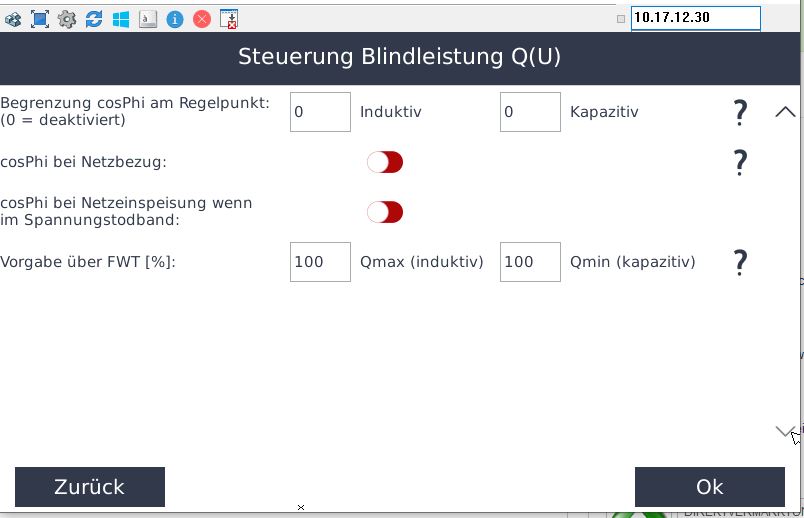

  • Einstllungen Seite 2

• Siehe Bild

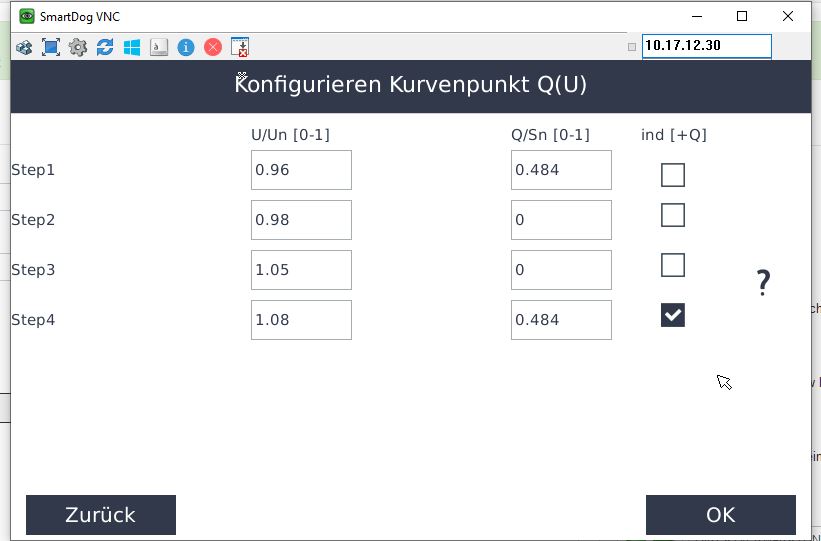

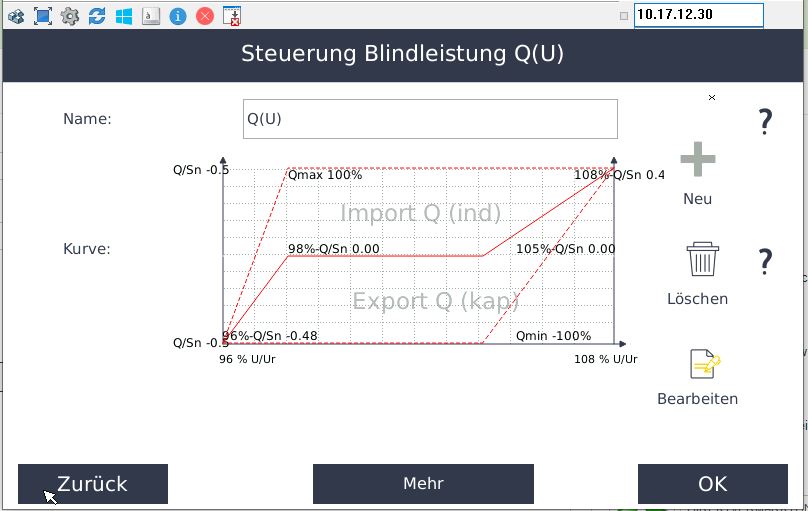

Einstellungen Kurve

• Siehe Bilder

Test Q(U) Regelung

ACHTUNG Bei der Simulation mit leichten Überhöhungen anfangen, nicht direkt mit der vollen Überspannung, sonst übernehmen z.B der Huawei SL die Vorgaben nicht
