Hybridwechselrichter einlesen per BUS RS485
BUS RS485 Hybridwechselrichter einlesen
Überprüfen Sie vorher die korrekte Verdrahtung und Einstellung der Wechselrichter

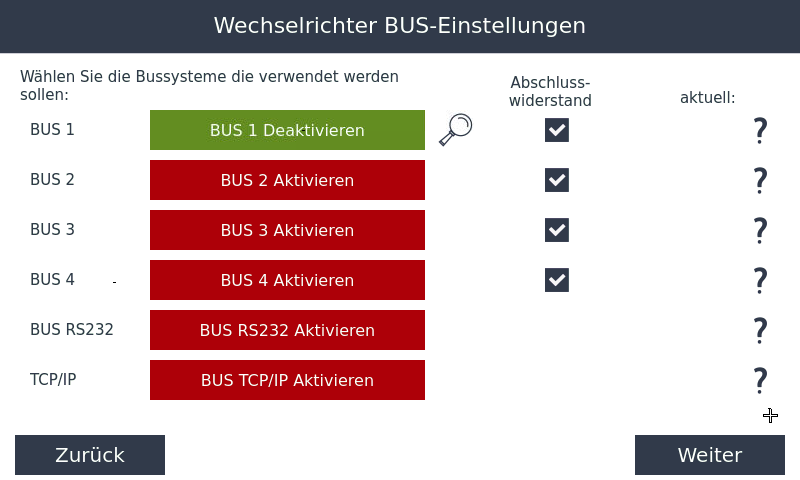

Menüpunkt Bussysteme
-
Gehen Sie in die Einstellungen und dort auf Bussysteme
-
Anschließend klicken Sie auf BUS 1 oder BUS 2 oder um diesen zu aktivieren
-
Nun erscheint eine Lupe, drücken Sie auf diese um Ihre Wechselrichter zu suchen
Hersteller Auswahl
Zunächst werden Sie gefragt ob sie 1 oder 2 Hersteller am BUS angeschlossen haben
Nun wählen Sie wlecher Wechselrichterhersteller an dem gewählten Bus angeschlossen wurde. Mit dem Registerreiter können Sie weitere Wechselrichterhersteller anzeigen
Suchfenster
Nachdem Sie den entsprechenden Hersteller ausgewählt haben landen Sie in folgendem Suchfenster
Mit „Suche starten“ können Sie die Wechselrichtersuche starten. Dabei wird der angegebene BUS von Adresse 1 bis Adresse 100 abgesucht
Diese Suche kann je nach Hersteller einige Zeit in Anspruch nehmen, da teilweise sehr viele Daten aus den Wechselrichtern ausgelesen werden müssen
Im Fenster „Hersteller“ werden die gefundenen Wechselrichter mit Typ/Seriennummer/Busadresse angezeigt
Wenn Sie sicher sind, dass alle Wechselrichter gefunden wurden, die angeschlossen sind, können Sie auch „Abbrechen“ drücken und müssen nicht warten bis der Suchlauf fertig ist
Es erscheint nochmals ein Fenster mit den gefundenen Wechselrichtern zur Bestätigung.
Kontrollieren Sie die gefundenen Wechselrichter, ob sie vollständig sind.
Anschließend landen Sie im Hybrid Wechselrichter Wizard

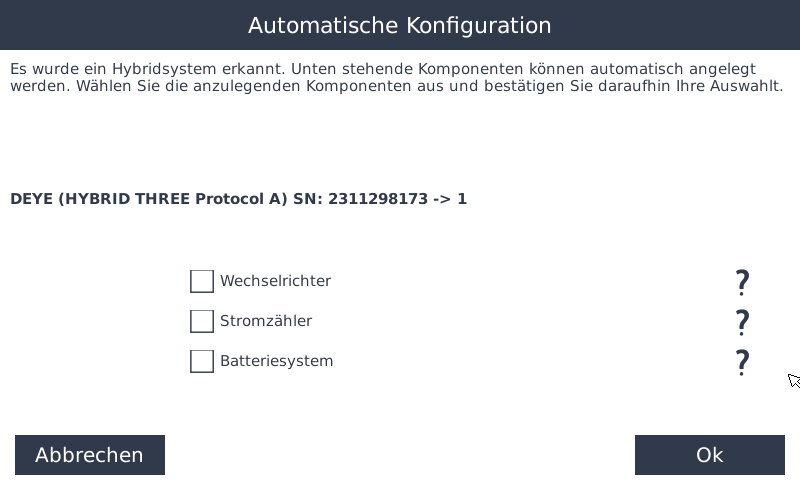

Wizard Hybridwechselrichter
Hier werden Sie nun gefragt welche Funktionen der Hybridwechselrichter übernimmt
Wenn Module am Gerät angeschlossen sind müssen Sie einen Haken bei „Wechselrichter“ setzen
Wenn ein Stromzähler an diesem Hybridwechselrichter angeschlossen ist müssen Sie einen Haken bei „Stromzähler“ setzen und landen dann in folgendem Untermenü :
Hier können Sie nun wählen welche Zähler Sie anlegen wollen. Sollten schon Zähler angelegt sein in Ihrem System wird Ihnen hier eine Warnung angezeigt
Wenn eine Batterie an diesem Hybridwechselrichter angeschlossen ist müssen Sie einen Haken bei „Batteriesystem“ setzen Falls Sie mehrere Wechselrichter angeschlossen und gefunden haben wiederholt sich dieser Wizard nun für jeden Wechselrichter
Sollten keine oder nicht alle Wechselrichter gefunden worden sein, überprüfen Sie die Verkabelung Einstellungen am Wechselrichter und am SmartDog®. Vielleicht haben Sie auch den Wechselrichtern gleiche BUS Adressen vergeben
