P(DI) und P(fix) Wirkleistungsreduktion

Funktion

Hier können Sie eine einzelne Wirkleistungsreduktion umsetzen, entweder als festen Wert oder als Reduktion, die durch einen Digital- oder Analogeingang ausgelöst wird.

Die Reduktion kann wahlweise als harte oder weiche Regelung erfolgen:

• Bei der harten Reduktion wird der Eigenverbrauch nicht berücksichtigt.

• Bei der weichen Reduktion fließt der Eigenverbrauch in die Regelung mit ein.

Für die weiche Regelung ist ein Drehstromzähler erforderlich, der entweder den arithmetisch ermittelten Eigenverbrauch oder die direkten Werte für Überschuss und Netzbezug bereitstellt.

Anlegen des Bausteins

• Gehen Sie in die Geräteeinstellungen und mit Weiter auf Seite 2
• Gehen Sie auf den Button Netzmanager und legen Sie mit dem grünen Plus eine neue Reduktion an
• Wählen Sie P(DI) und P(fix) Wirkleistungsreduktion

Reduktion per Digital/Analog Eingang

Name

Vergeben Sie einen Namen für den Baustein

Reduzieren auf

Hier können Sie entweder einen Prozentwert eingeben oder durch Drücken des Buttons auf die Eingabe eines festen Wattleistungswerts umschalten, auf den reduziert werden soll

Fixe Reduktion

Hier können Sie die fixe Reduktion aktivieren oder deaktivieren. Für eine Reduktion über einen Digital- oder Analogeingang bleibt diese Option deaktiviert.

Verzögerung

Hier können Sie eine Verzögerungszeit einstellen

Schnittstelle

Wählen Sie hier den Eingang aus, der die Reduktion auslöst

Invertiert

Hier können Sie festlegen, ob der Eingang als Schließer oder Öffner konfiguriert ist

Zähler Export/Import OPT

Wenn Sie eine weiche Regelung wünschen (bei der der Eigenverbrauch weiterhin gedeckt wird und nur der Überschuss gemäß der Reduktion geregelt wird), müssen Sie hier einen Liefer- und einen Bezugszähler festlegen

Wähle Rückmeldekontakt

Hier können Sie bei Auslösung der Reduktion (z. B. bei Empfang eines 0%-Signals über den Digitaleingang) eine Rückmeldung auf einen beliebigen Ausgang geben lassen. Beispielsweise auf einen internen Merker, mit dem dann eine Signalleuchte im Custom View aktiviert werden kann

Freigabe (OPTION)

Hier können Sie optional die Reduktion durch einen anderen Baustein ein- oder ausschalten lassen

Bestätigen Sie mit 2 mal OK und anschließend mit Speichern

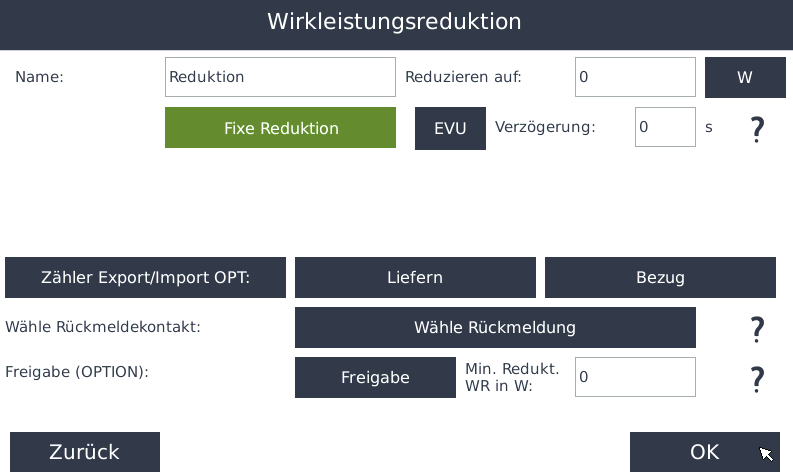

Beispiel für eine Fixe Reduktion auf 140kVA:

Beispiel für eine Nulleinspeisung:
