Sungrow Logger für Fernwartung VDE4110

Funktion

Wenn Sie bei Ihrer Sungrow-Anlage einen Logger von Sungrow vorsehen möchten, um eine Fernwartung der Wechselrichter durchführen zu können
(z. B. das Einspielen von Software-Updates oder das Prüfen der Wechselrichter-Einstellungen),
können Sie eine kurzzeitige Umschwenkung der BUS-Leitung der Wechselrichter von SmartDog auf Sungrow Logger realisieren.

Voraussetzungen

Die BUS-Leitung muss sowohl am SmartDog als auch am SmartLogger über ein Relais von SmartDog realisiert werden
(siehe entsprechende Zeichnung).

Umsetzung im EZA-Regler

Den benötigten Baustein im EZA-Regler legen wir Ihnen nach Anfrage an.
Über diesen Baustein können Sie dann mit einem virtuellen Schalter am Gerät den BUS

• von SmartDog → Sungrow Logger
• und anschließend wieder von Sungrow Logger → SmartDog

umschalten.

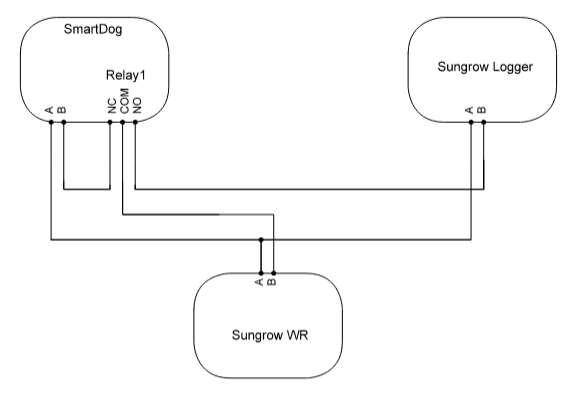

Verkabelung

• A-Leitung:
  Wird direkt bei beiden Geräten am Eingang A des BUS angeschlossen.

• B-Leitung:
  Wird vom Wechselrichter an den COM eines Relais des SmartDog geführt.
  Die Anschlüsse NC (Normally Closed) und NO (Normally Open) werden anschließend
  jeweils einmal am SmartDog und am Sungrow Logger angeschlossen.
