Zweirichtungszähler EM530 mit BUS Anschluss, Wandler, Carlo Gavazzi
Artikelnummer : [390534] und [390533]
Funktion
Unsere Zweirichtungszähler mit Wandlermessung sind in zwei Ausführungen erhältlich: geeicht und ungeeicht
- [390534] Zweirichtungszähler EM530 mit BUS Anschluss, geeicht, mit Wandleranschluss
- [390533] Zweirichtungszähler EM530 mit BUS Anschluss, ungeeicht, mit Wandleranschluss
ACHTUNG: Bei der geeichten Version kann der Wandlerfaktor nur bei der Erstinbetriebnahme festgelegt werden (nur EIN Versuch möglich)
Falls eine falsche Einstellung vorgenommen wurde, muss das Gerät an den Hersteller zurückgesendet werden, da ein Zurücksetzen des geeichten Zählers ausschließlich durch diesen erfolgen kann.
Anschluss Zähler
Der Pfeil auf den Stromwandlern muss immer in Richtung des Kundenobjekts zeigen, also vom Netzverknüpfungspunkt weg.
Die Wandler sind wie folgt anzuschließen:
| Klemme | Außenleiter | Farbe |
|---|---|---|
| 13 | L1 | schwarz |
| 14 | L1 | rot |
| 15 | L2 | schwarz |
| 16 | L2 | rot |
| 17 | L3 | schwarz |
| 18 | L3 | rot |

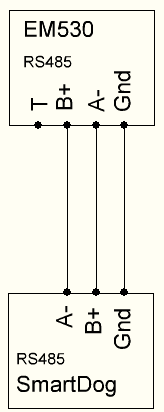

Achtung: A vom SmartDog geht an B vom EM530 und B vom SmartDog geht an A vom EM530
| SmartDog (Bus1 oder Bus2) | Zähler (RS485 Terminalblock) |
|---|---|
| A | RS485 Pin B (Klemme 8) |
| B | RS485 Pin A (Klemme 9) |
| GND | RS485 Pin GND (Klemme 10) |
Einstellung BUS Adresse
-
Unser Zähler ist standardmäßig auf die Bus Adresse 1 eingestellt. Werden mehrere Zähler verwendet, muss am Zähler die BUS-Adresse neu eingestellt werden
-
Falls Sie die Busadresse von Default „1“ ändern wollen, gehen Sie in das Menü „rs485“ und drücken Sie OK
-
Wählen Sie nun „Address“ und OK
-
Stellen Sie die gewünschte Busadresse ein (max 32)
-
Wählen Sie unten SAVE aus (muss unterstrichen sein) und drücken Sie OK
-
Am Display erscheint „Saving. (no parity, 9,6kBd, 1 Stop Bit lassen Sie bitte so)
-
Wählen Sie nun das Menü „End“ und drücken OK
Konfiguration Zähler
- Drücken Sie die kleine Taste ganz rechts, um den Drehstromzähler zu konfigurieren.
- Wählen Sie mit „AUF“ und „AB“ Taste das Menü Settings aus und drücken OK
- Wählen Sie das Menü „Ct rat“ und stellen Sie die das Wand-lerverhältnis ein (z.B. bei Wandler 50/5A muss 10 eingestellt werden) und drücken Sie OK.
- Wählen Sie unten SAVE aus (muss unterstrichen sein) und drücken Sie OK.
- Am Display erscheint „Saving“
- Wählen Sie nun das Menü „Measure“ aus und stellen Sie auf Modus „C“ (Saldierender Zähler)
- Wählen Sie unten SAVE aus (muss unterstrichen sein) und drücken Sie OK
- Am Display erscheint „Saving“
Einbinden im SmartDog
Siehe Anleitung RS485/Netzwerk Bus-Zähler Hier wählen Sie den Zähler Carlo Gavazzi EM530 aus
ACHTUNG
Die Installation darf ausschließlich durch einen qualifizierten Fachmann im zuständigen Elektrofachbetrieb erfolgen. Die Installation erfordert zur Sicherheit eine Kurzschluss-Sicherung (Beratung durch Ihren Elektronik- Fachmann). Die Installation darf nur in feuerschutzresistenter Umgebung erfolgen (keine Installation in brandgefährdeter Umgebung). Alle Abdeckungen müssen bei Betrieb geschlossen sein
