Energie AG IEC60870

->

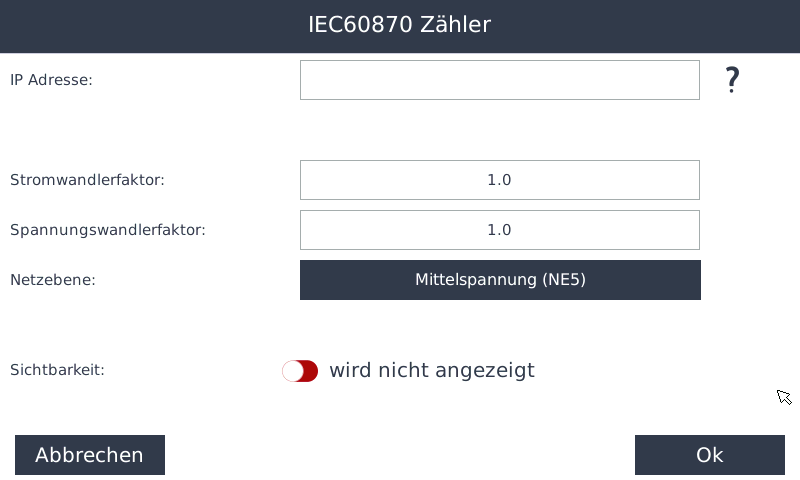

IEC60870 Zähler

• Hier kann ein IEC-60870-Zähler angelegt werden – ein Energiezähler, der Messwerte und Zählerstände standardisiert über das Kommunikationsprotokoll IEC 60870 (z. B. -5-101/-104) an Leit- oder Energiemanagementsysteme überträgt

IP Adresse

• Geben Sie die IP Adresse ihres Zählers ein

Stromwandlerfaktor

• Tragen Sie hier den Stromwandler-Faktor ein
  • Der benötigte Wert befindet sich auf einem Aufkleber am Zähler

Spannungswandlerfaktor

• Tragen Sie hier den Spannungswandlerfaktor ein, sofern ein solcher vorhanden ist

Netzebene

• Wählen Sie hier aus, ob sich die Messung im Niederspannungs- oder im Mittelspannungsbereich befindet

Sichtbarkeit

• Wählen, ob der Zähler am Display sichtbar sein soll
  • Max. 4 Zähler sichtbar, ansonsten müssen Sie einen anderen Zähler auf nicht sichtbar setzen

Bestätigen Sie die Eingaben mit zweimal OK und schließen Sie den Vorgang mit Speichern ab
