Wirkleistungsreduktion

Ohne einen kompatiblen Zähler ist eine Wirkleistungsreduktion nicht möglich

Ablauf

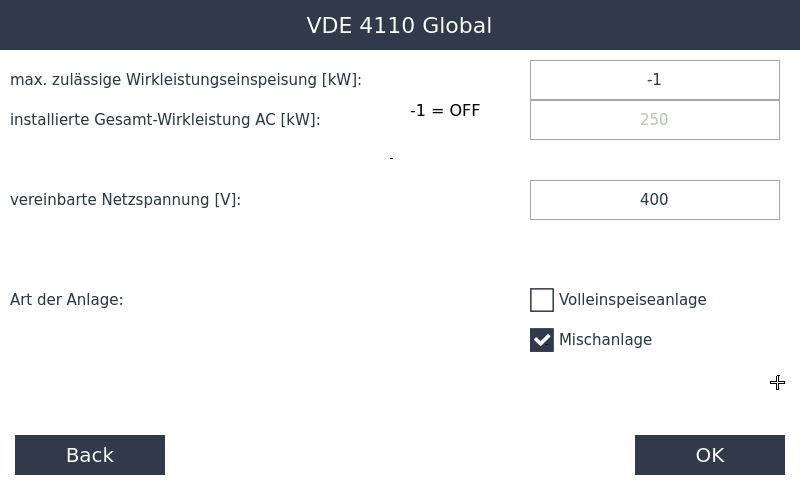

• Gehen Sie in die Geräteeinstellungen
• Wählen Sie Netzmanager aus und gehen Sie anschließend auf Global

max. zulässige Wirkleistungseinspeisung

• Geben Sie hier die maximal zulässige Einspeiseleistung an
  • Bei einer prozentualen Abriegelung muss der Wert hier in kW umgerechnet werden

installierte Gesamt-Wirkleistung AC

• Dieser Wert muss hier noch nicht eingegeben werden

vereinbarte Netzspannung

• Geben Sie hier die angeschlossene Netzspannung an

Art der Anlage

• Wählen Sie aus, ob es sich um eine Volleinspeiseanlage oder eine Mischanlage handelt

---

Bestätigen Sie anschließend Ihre Eingaben mit OK

---

Gehen Sie nun auf PV

Anlage

max. zulässige Wirkleistungseinspeisung

• Hier ist nun der Wert hinterlegt, den Sie in der vorherigen Maske bei der zulässigen Wirkleistungseinspeisung eingetragen haben

installierte Wirkleistung AC

• Geben Sie hier die tatsächlich installierte Wirkleistung an

max. zulässige Blindleistung AC

• Dieser Wert wird automatisch anhand der eingegebenen Wirkleistung berechnet

Begrenzung Blindleistung abhängig von Wirkleistung

• Über Konfigurieren können Sie bei Bedarf die Vorgaben zur Begrenzung der Blindleistung anpassen

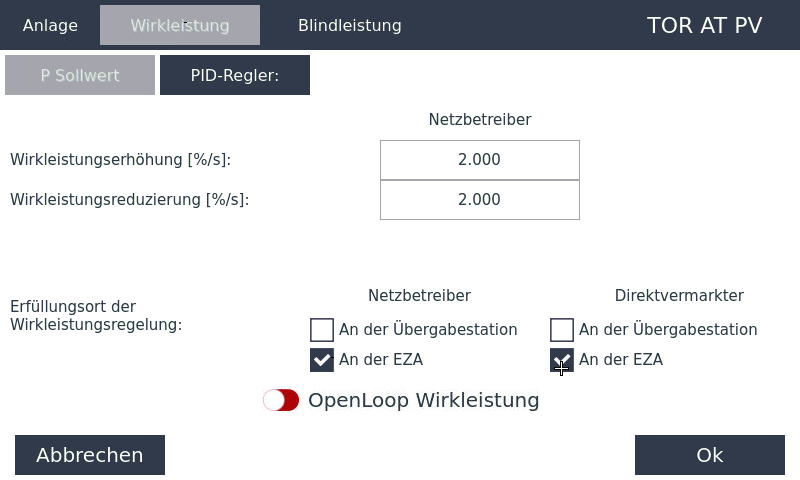

Wirkleistung

• Hier können Sie nun festlegen, ob es sich um eine feste oder eine dynamische Reduktion handelt

Erfüllungsort der Wirkleistungsregelung

• An der Übergabestation:
  • Nur möglich, wenn ein kompatibler Zähler angeschlossen ist
  • Dynamische Reduktion auf NVP
• An der EZA
  • Fixe Reduktion
