Wirkleistungsreduktion über Digitaleingänge (FRE / Funkrundsteuerempfänger)

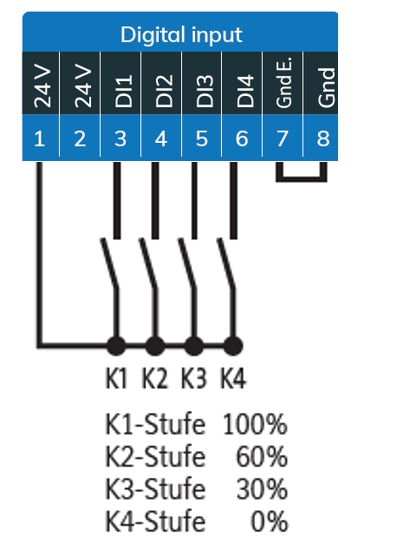

Schaltplan

Anlegen

• Gehen Sie in die Geräteeinstellungen und wählen dort Fernwirktechnik aus
• Anschließend werden Sie aufgefordert, ein Passwort einzugeben
  • Dieses können Sie beim Support anfragen
• Nachdem Sie das Passwort eingegeben haben, öffnet sich folgendes Fenster

Auswahl Fernwirktechik

Ohne Fernwirktechnik-Lizenz ist hier ausschließlich die Auswahl von Analog- und Digitaltechnik möglich!

• Gehen Sie hier auf Ohne Fernwirktechnik und wählen Analog-/Digitaltechnik aus
• Bestätigen Sie die Auswahl mit OK

• Nun öffnet sich folgende Grafik

Nennwerte

• Gehen Sie hier auf Konfigurieren und folgendes Fenster öffnet sich

Nennspannung L-L

• Geben Sie hier die angeschlossene Netzspannung an

Nennstrom

• Dieser Wert wird automatisch anhand der eingegebenen Wirkleistung und Nennspannung berechnet

Nenn-Wirkleistung Einspeisung

• Geben Sie hier die installierte Wirkleistung an, welche eingespeist werden darf

Nenn-Wirkleistung Bezug

• Geben Sie hier die installierte Wirkleistung an, welche bezogen werden darf

Nenn-Blindleistung

• Dieser Wert wird automatisch anhand der eingegebenen Wirkleistung berechnet

Bestätigen Sie anschließend Ihre Eingaben mit OK

Übergabefeld

• Gehen Sie hier auf Konfigurieren und folgendes Fenster öffnet sich

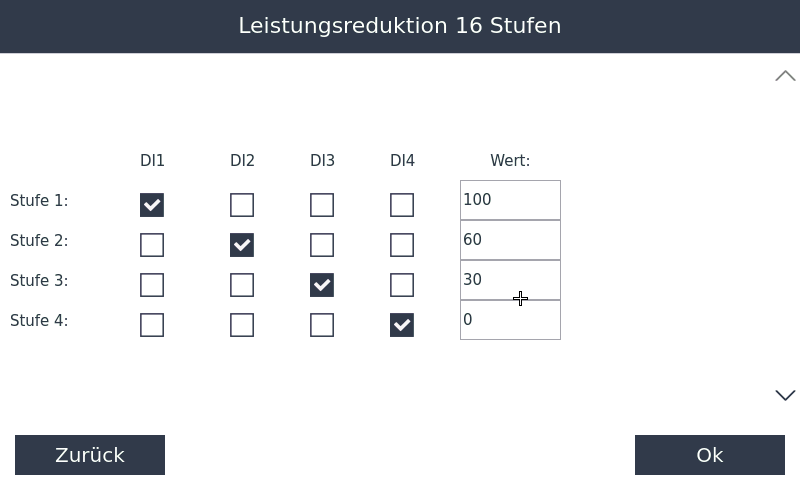

• Hier können Sie unter Vorgabe Wirkleistung 16 Stufen die Digitaleingänge der jeweiligen prozentuellen Abriegelungen zuordnen

Beispiel:

Alternativ kann dies auch einzeln angelegt werden:

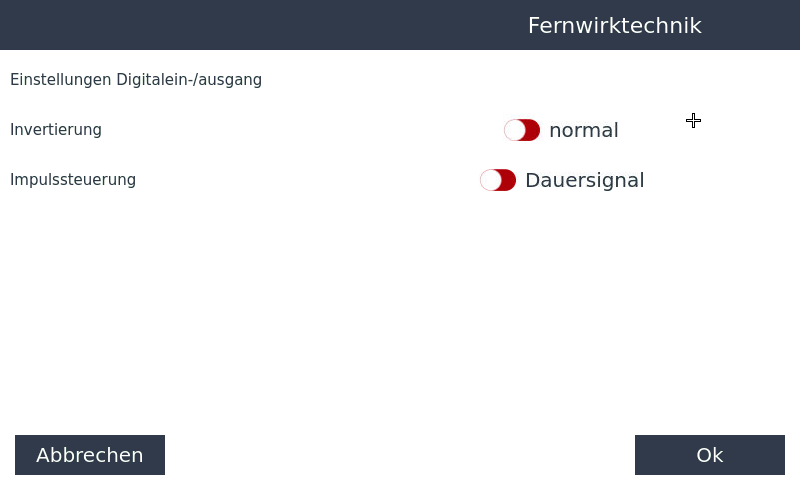

Vorteil: Sie können den Digitaleingang unter Konfiguration invertieren oder die Art der Ansteuerung individuell einstellen

Bestätigen Sie anschließend Ihre Eingaben mit OK, OK und Speichern
