Schritt-für-Schritt-Anleitung Inbetriebnahme Parkregler

Schritt-für-Schritt-Anleitung

  • SmartDog® ist fertig montiert
  • Alle Kabel sind angeschlossen
  • Wechselrichter sind in Betrieb und speisen ein

  • Schließen Sie den SmartDog über ein entsprechendes Netzwerkkabel an den Router, einen Switch oder eine Netzwerkdose mit Internetverbindung an

Portfreigaben

  • ohne diese jeweiligen Portfreigaben kann der SmartDog nicht arbeiten oder sind entsprechende Regelungen nicht möglich

Benötige Ports für SmartDog:

  80 TCP
  443 TCP
  22 TCP
  1194 TCP sowie UDP

Domains, die verwendet werden:

  data.power-dog.eu
  data.smart-dog.eu
  vpn.power-dog.eu
  vpn.smart-dog.eu
  live1.power-dog.eu
  live2.power-dog.eu
  live3.power-dog.eu
  8.8.8.8
  cloud.power-dog.eu
  cloud.smart-dog.eu
  power-dog.eu
  smart-dog.eu

Benötige Ports für Börsenstrom:

    Port: 443
    Domain (DE): api.awattar.de
    Domain (AT): api.awattar.at

Benötige Ports für Wettervorhersage:

    Port: 80
    Domain: api.open-meteo.com

  • am besten 14 Tage zuvor

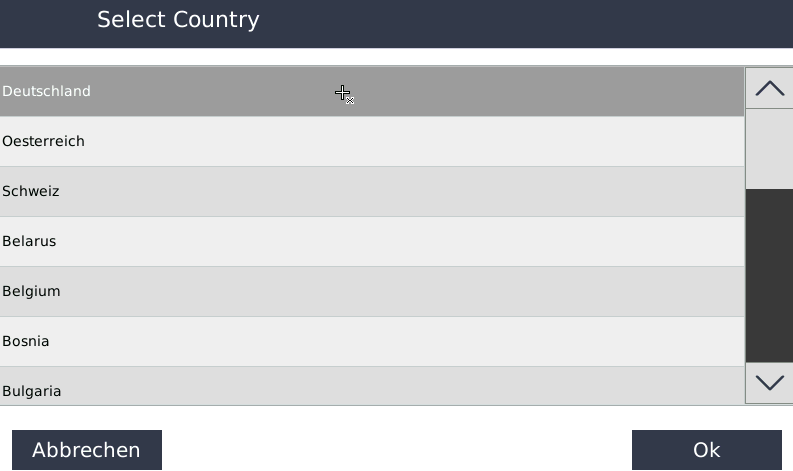

  • Sprache/Land auswählen

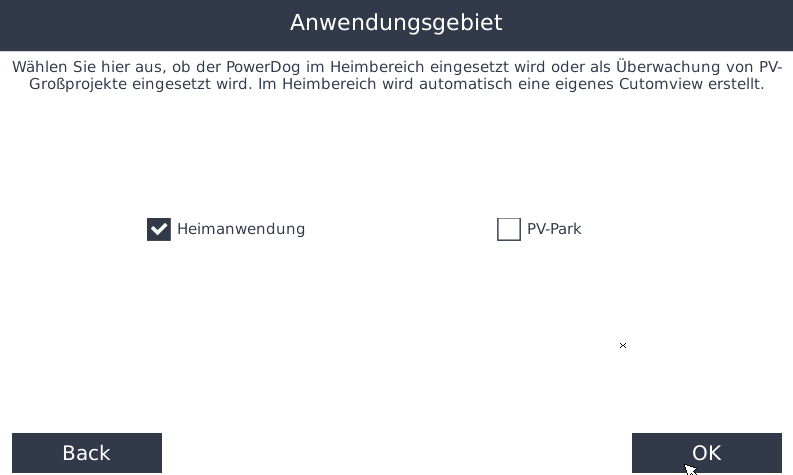

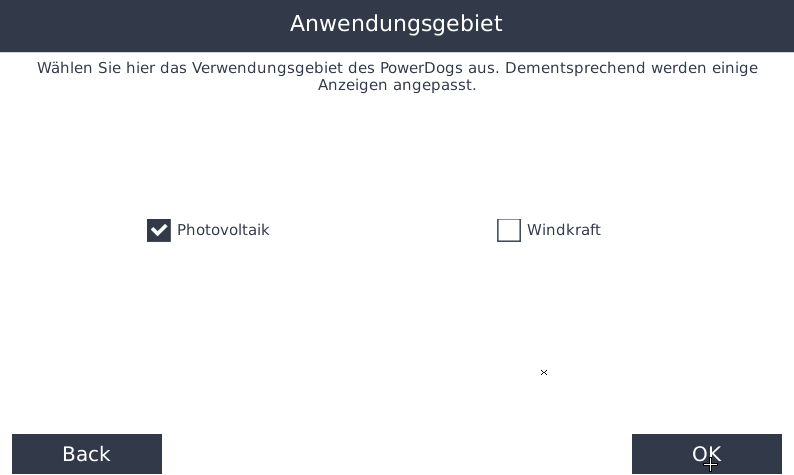

  • Anwendungsgebiet auswählen

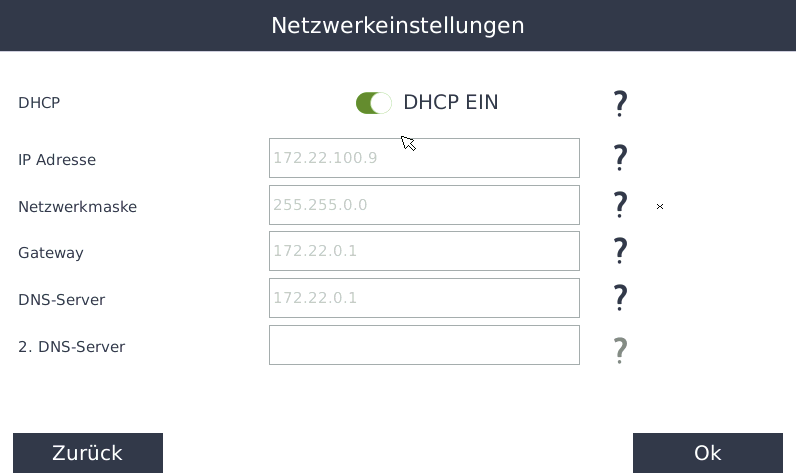

  • Netzwerkeinstellungen

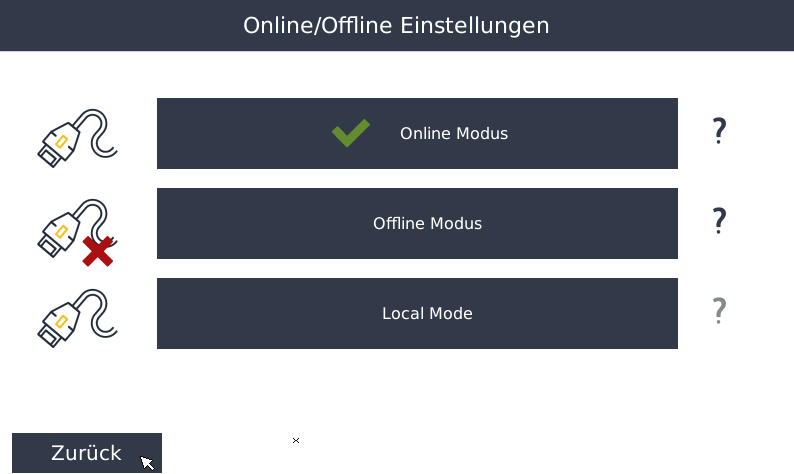

    • Online Modus: Mit dem Internet verbunden
    • Offline Modus: Keine Netzwerkverbindung
    • Local Mode: Kommunikation im lokalen Netz ohne Internet

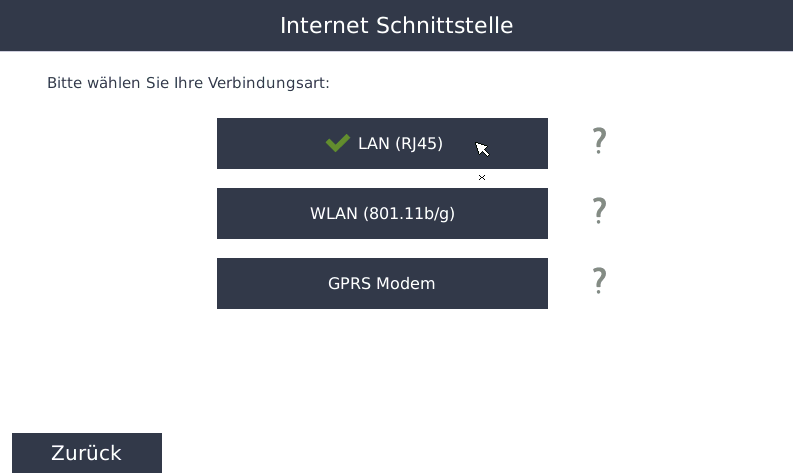

  • Schnittstelle auswählen
    • LAN – Verbindung per Netzwerkkabel (z. B. CAT5)
    • WLAN – mit optionalem Stick oder Hotspot (3G/4G)
      • DHCP JA/NEIN
        • DHCP: IP automatisch vom Router (empfohlen)
        • Manuelle Felder (nur bei DHCP nein

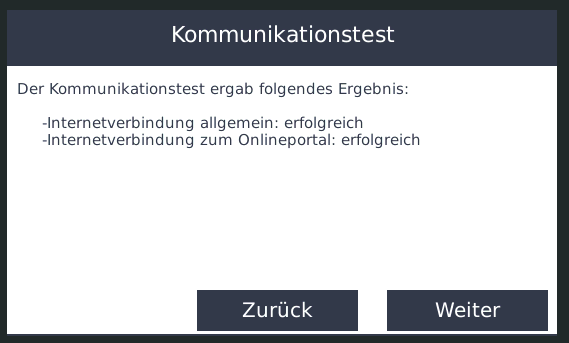

  • Kommunikationstest

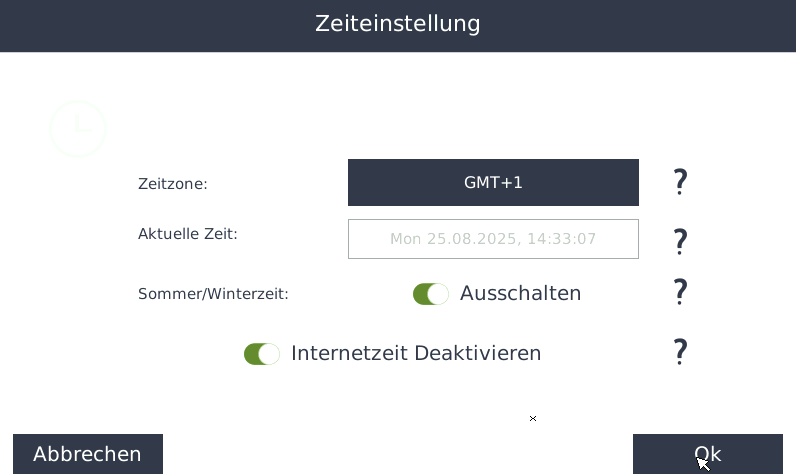

  • Zeiteinstellung

[

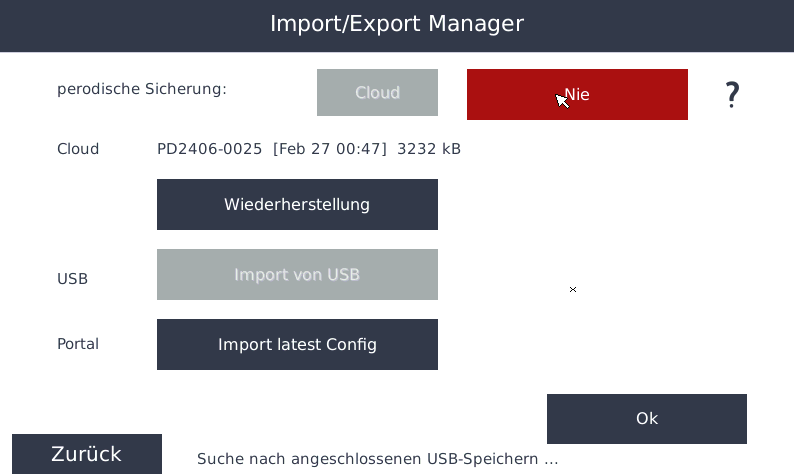

  • Import/Export Manager
SmartDog Bildergalerie

->->

  • Fernwartung aktivieren
  • VPN IP-Adresse muss sich aufbauen wenn nicht Portfreigaben kontrollieren
  • mit OK Bestätgen und mit Speichern Einstellungen auf dem SmartDog speichern
Hinweis: Sollte sich keine VPN-IP-Adresse für die Fernwartung erzeugen, prüfen Sie bitte die Portfreigaben im Netzwerk.
Weitere Informationen finden Sie unter: anleitung.smart-dog.eu – Portfreigaben

  • am besten 14 Tage zuvor

->

  • auswählen ob Wechselrichter über Bus oder Netzwerk eingelesen werden sollen
  • auswählen und auf die Lupe klicken

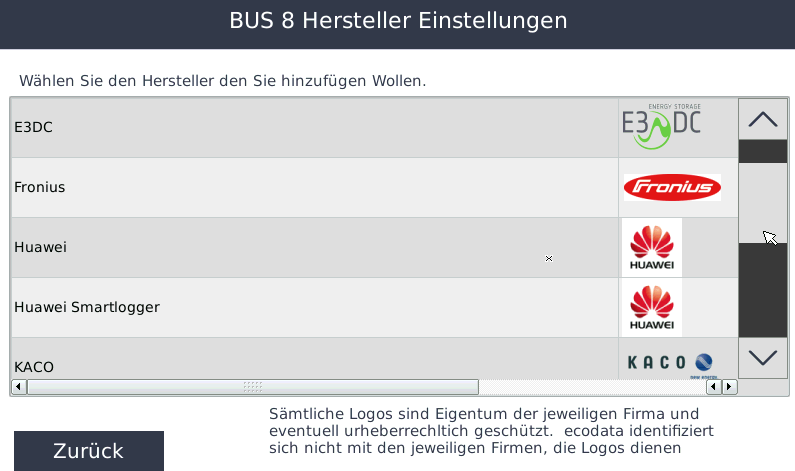

  • Hersteller auswählen
    • Damit aus dem Einstrahlsensor die theoretisch verfügabre Wirkleistung korrekt berechnet werden kann, müssen die Modulfelder richtig konfiguriert sein und der Standort hinterlegt.

Modulfelder sind offensichtlich, warum hier die Einstellungen stimmen müssen.

Standort wird benötigt, da in der Umrechnung von Einstrahlung auf Leistung der Sonnenstand benötigt wird. Dieser ist ortsabhängig und somit MUSS der Standort angegeben werden. Wenn der Kunde das nicht machen will (Privatsphäre, blabla), dann ist hier zumindest ein grober Wert einzustellen. Je genauer der Standort, umso genauer die Berechnung für den Sonnenstand und somit die theoretisch verfügabre Leistung.

Aktuell gibt es hierzu KEINE Alarmmeldung, die theoretisch verfügbare LEistung stimmt dann einfach nicht (standardmäßig wird hier Standort München angenommen).

Berechnung kann zukünftig noch genauer werden, wenn ein Sensor für die Außentemperatur vorhanden ist. Dies ist allerdigns noch nicht implementiert.

Wechselrichter und Zähler einbinden:

Wizard durchgehen
