Wechselrichter einlesen per Netzwerk TCP/IP
TCP/IP BUS Wechselrichter einlesen
Überprüfen Sie vorher die korrekte Verdrahtung und Einstellung der Wechselrichter
Menüpunkt Bussysteme
-
Gehen Sie in die Einstellungen und dort auf Bussysteme
-
Anschließend klicken Sie auf BUS TCP/IP um diesen zu aktivieren
-

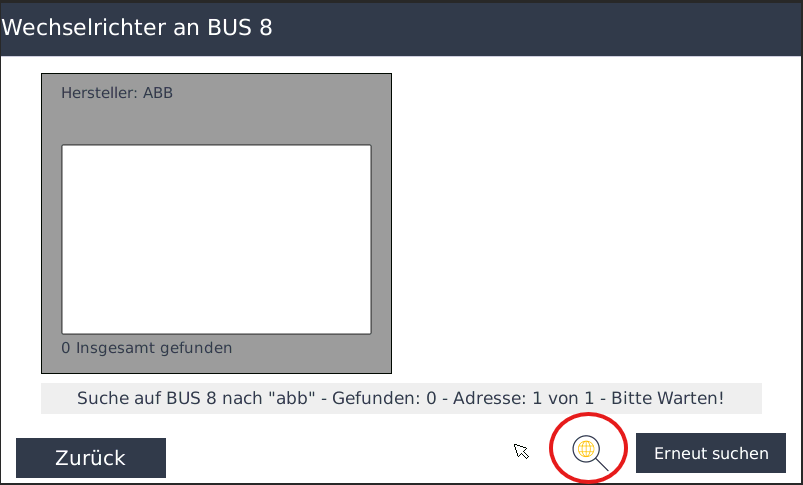

Nun erscheint eine Lupe, drücken Sie auf diese um Ihre Wechselrichter zu suchen
Hersteller Auswahl

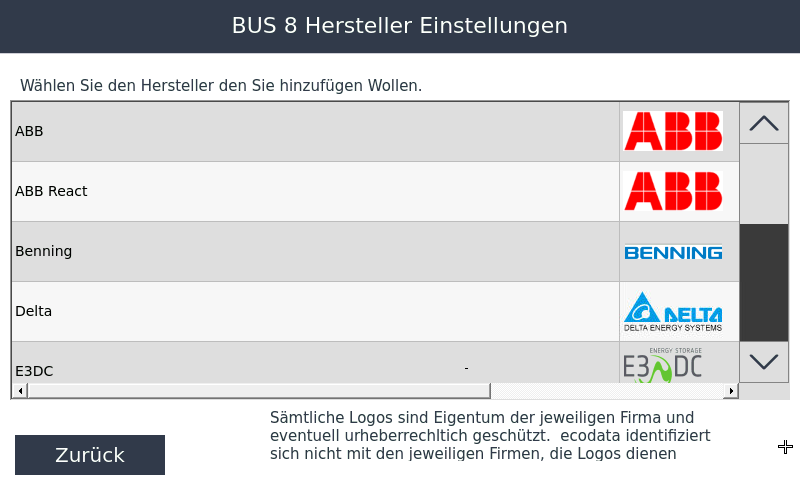

Wählen Sie wlecher Wechselrichterhersteller an dem gewählten Bus angeschlossen wurde. Mit dem Registerreiter können Sie weitere Wechselrichterhersteller anzeigen
Achtung nun gibt es zwei Varianten. Bei den meisten Herstellern vergeben Sie eine IP Adresse pro Wechselrichter und binden diese einzeln ins Netzwerk ein.
Variante Gateway
Bei manchen Herstellern (z.B. : Solaredge und Fronius) wird unter einer IP-Adresse mit mehreren Unit IDs gearbeitet. Wenn z.B. ein Zähler mit am Wechselrichter ist oder ein Master/Slave System vorliegt muss nach diesen anderen Unit IDs gesucht werden.
Variante Gateway wählen Sie wenn mehrere Geräte angeschlossen worden sind, oder Ihr Wechselrichter nicht „Unit ID 1“ hat. Nun müssen Sie die IP-Adresse eingeben und dann bei „Max. Adresse per IP (100)“ die Anzahl der belegten Unit ID´s eingeben. So können unter der Master IP-Adresse anschließend auch die Slave Geräte gefunden werden.
Variante Netzwerk
Bei Herstellern ohne Master/Slave System landen Sie in folgendem Fenster
Nun müssen Sie den IP Adressbereich einstellen in dem sich Ihr Wechselrichter befindet Mit dem Button "Copy to Endadr" können Sie die obere Adresse nach unten kopieren
Suchfenster
Mit klick auf OK landen Sie in beiden Fällen auf diesem Suchfenster :
Mit „Suche starten“ können Sie die Wechselrichtersuche starten. Dabei wird der angegebene IP Bereich nach Wechselrichtern abgesucht
Diese Suche kann je nach Hersteller einige Zeit in Anspruch nehmen, da teilweise sehr viele Daten aus den Wechselrichtern ausgelesen werden müssen
Im Fenster „Hersteller“ werden die gefundenen Wechselrichter mit Typ/Seriennummer/IP Adresse angezeigt
Wenn Sie sicher sind, dass alle Wechselrichter gefunden wurden, die angeschlossen sind, können Sie auch „Abbrechen“ drücken
Es erscheint nochmals ein Fenster mit den gefundenen Wechselrichtern zur Bestätigung.
Kontrollieren Sie die gefundenen Wechselrichter, ob sie vollständig sind.
Mit klick auf „Weiter“ kommt ein abfrage Fenster ob Sie eine feste IP-Adresse vergeben haben, dies empfiehlt sich immer, da sonst bei einer Änderung der IP-Adresse des Wechselrichters im Netzwerk keine Kommunikation zum SmartDog mehr hergestellt werden kann und das Gerät neu eingelesen werden muss
Mehrere Hersteller
Für einen weiteren Hersteller führen Sie die Suche anschließend nochmals mit Schritt 1 Beginnend genauso durch. Sie können am TCP/IP BUS bis zu 10 Hersteller einbinden. Die ersten beiden Hersteller sind kostenfrei für weitere Hersteller müssen Sie eine Lizenz erwerben
Sollte die Anlage nachträglich erweitert werden, so führen Sie einfach die Suche erneut aus
Für die Parametrierung der Wechselrichter besuchen Sie folgende Anleitung
