Kries Grid-Inspector IKI-50
Funktion
Sie möchten einen Kries Grid-Inspector IKI-50 zur Anzeige von Schutzmeldungen (Kurzschluss, Erdschluss) in den SmartDog einbinden.
Die Einbindung als RemoteIO erfolgt über den RS485 BUS des SmartDog (Modbus RTU).
Es können sowohl Geräte vom Typ IKI-50_1F mit einem Eingangsfeld als auch Geräte vom Typ IKI-50_2F mit zwei Eingangsfeldern eingebunden werden.
Anwendungsmöglichkeiten
- Erfassung von Schutzmeldungen der Eingangsfelder im SmartDog.
- Nutzung der Kurz- und Erdschlussmeldungen als Datenpunkte der Fernwirktechnik (FWT).
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2

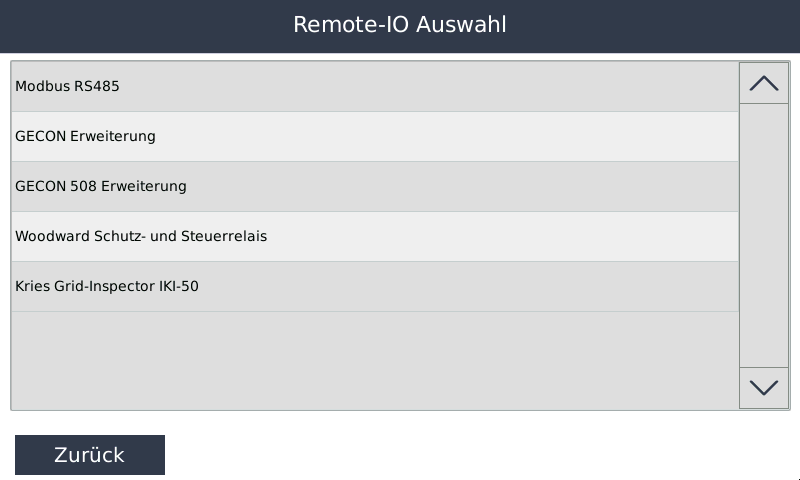

- Wählen Sie Remote IO aus und legen Sie anschließend mit dem Grünen Plus ein neues Remote IO an
- Wählen Sie Kries Grid-Inspector IKI-50

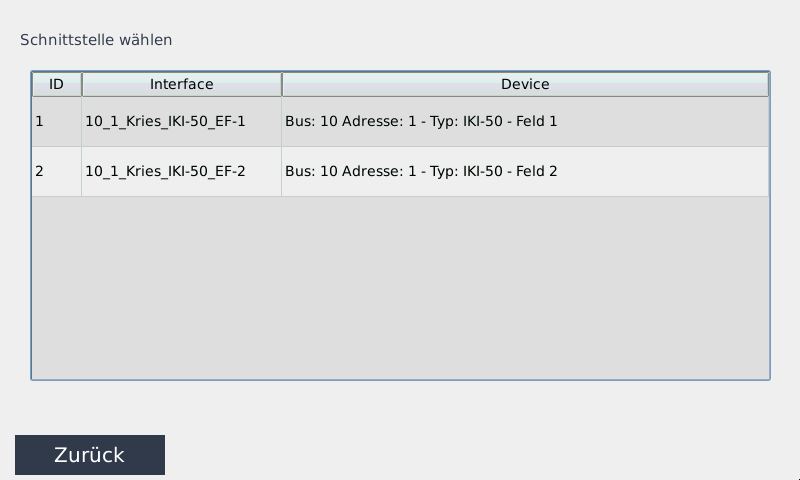

- Wählen Sie anschließend im Suchergebnis des Remote IO die korrekte Schnittstelle bzw. das korrekte Eingangsfeld des IKI-50.
Für die Suche wird die Netzfrequenz geprüft. Es stehen nur Eingangsfelder zur Auswahl, bei denen die Netfrequenz anliegt.

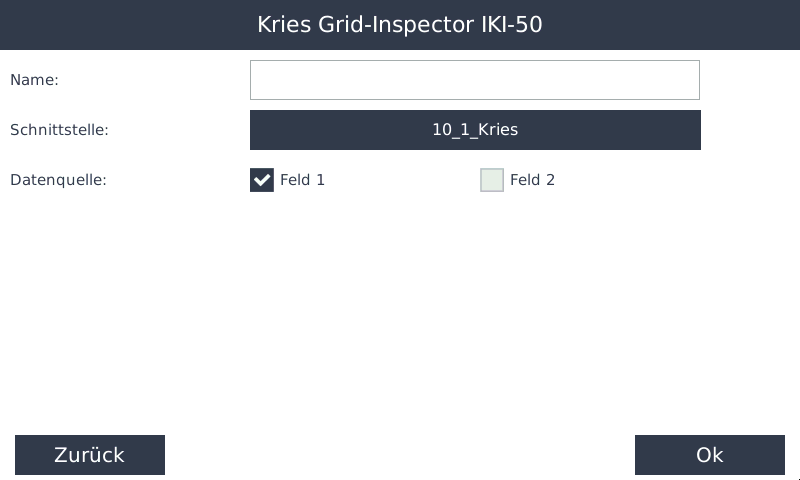

- Im Konfigurator des Remote IO Geben Sie im Feld Name die zuordenbare Bezeichnung des Gerätes an.
- Bestätigen Sie abschließend Ihre Eingaben mit Ok und schließen Sie den Vorgang mit Speichern ab.
Die Angabe "Datenquelle" kann nicht geändert werden, diese zeigt lediglich die zuvor gewählte Schnittstelle ("Feld 1" oder "Feld 2") des Gerätes an.
- Die Eingänge stehen anschließend im FWT Konfigurator für die Auswahl zur Verfügung.
