4 Digitalausgänge MR-DO4

Funktion

Hier können Sie das Zubehör Digitalausgangsmodul 4-fach ModBus MR-DO4 Artikelnummer : [400410] im SmartDog einbinden

Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
Wählen Sie Remote IO aus und legen mit dem Grünen Plus ein neues Remote IO an

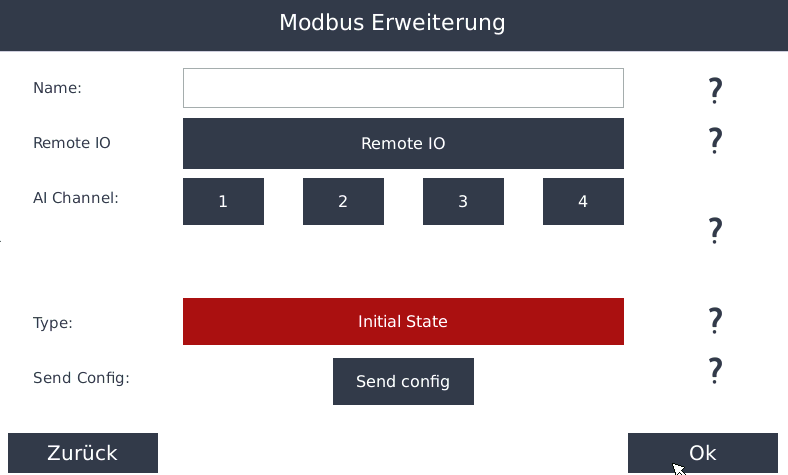

Wählen Sie Modbus RS485 und dann 4 Digitalausgänge MR-DO4

Name

Legen Sie einen Namen für den Baustein fest

Remote IO

Mit klick auf den Button wird der Bus nach Geräten abgesucht, wählen Sie das gewünschte in der Liste aus

AI Channel

Nun können Sie die einzelnen Ausgänge auswählen und Ihnen einen Intial Status zuweisen

Initial State

Hier wählen Sie ob der Digitalausgang 1 oder 0 sein soll im Ausgangsstatus

Send config

Hier senden Sie die eingestellte Initial State Auswahl an das Gerät, dies müssen Sie nach jeder Änderung machen

Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
