1-Wire Zähler
->
Menü Zähler
Sie landen zunächst auf dieser Seite. Hier können bis zu 4 ausgewählte Zähler gleich zu beginn angezeigt werden. Alle weiteren Zähler finden Sie wenn Sie auf "Alle Anzeigen" gehen
Nachdem Sie auf "Alle Anzeigen" geklickt haben landen Sie in der Vollständigen Zählerliste
Anlegen
Mit dem Grünen Plus können Sie einen neuen Zähler anlegen
| Zählertyp |
|---|
| PV-Anlage als Zähler |
| Zähler als Wechselrichter |
| Arithmetischer Zähler |
| Zähler positiv/negativ |
| SmartMeter Netzwerk |
| Modbus TCP Zähler |
| Impulszähler (S0) |
| Onwire Zähler |
| IEC1107 SmartMeter |
| IEC1107 SmartMeter über RS485 |
| RS485/Netzwerk Bus-Zähler |
| Funksteckdose |
| PowerAPI Zähler |
| M-Bus Zähler |
| WLAN Steckdose |
| Virtueller Zähler (aus Sensor) |
| Kummulierter Energiezähler |
| Energie AG IEC60870 |
| System Werte |
| SmartNet Zähler |
Wählen Sie Onewire Zähler

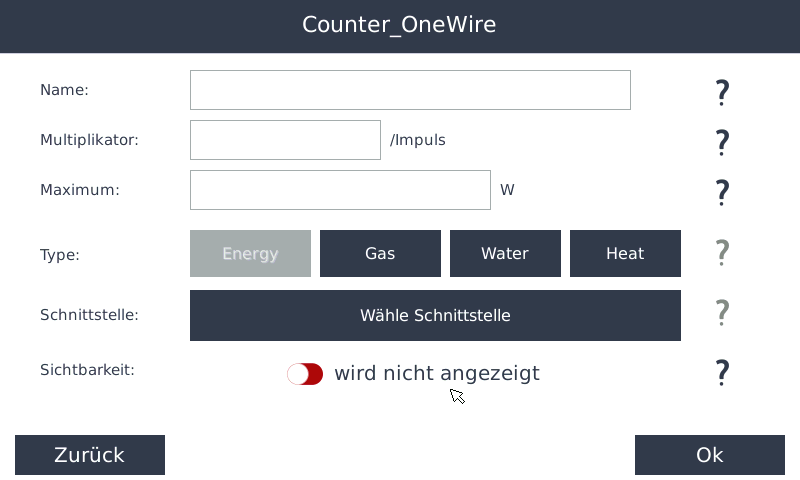

Hier können Sie einen an den 1-wire Bus angeschlossenen Dual S0 Counter einlesen
Name
- Geben Sie eine Beschreibung für den Zähler ein z.B.: Bezug.
Multiplikator
- Geben Sie die Impulsrate von z.B.:„0,5 ein.
| Impulse | Multiplikator |
|---|---|
| 800 Impulse/kWh | 1,25 |
| 1000 Impulse/kWh | 1 |
| 2000 Impulse/kWh | 0,5 |
Maximum
- Geben Sie bei Maximum den zu erwartenden maximale Bezug in Watt ein
- z.B.: „5000“
Type
- Wählen die Einheit z.B.: „Energie“ aus
Schnittstelle
- Wählen Sie nun die Schnittstelle, an der Sie den Impuls-ausgang des Drehstromzählers angeschlossen haben
- Z.B.: 1D.784A0F000000-Ctr A
Sichtbarkeit
- Aktivieren Sie, ob der Zähler am Display sichtbar sein soll oder nicht (max. 4 sichtbar)
Speichern
- Drücken Sie „OK“, bis Sie in der Gerätekonfiguration sind, danach gehen Sie auf das Symbol „Speichern“, um die Konfiguration abzuschließen
1-Wire Verkabelung
-
Schalten Sie den SmartDog stromlos und verkabeln Sie erst danach das Schaltmodul
-
Unser S0 Dual Counter Schaltmodul muss wie in der Anschlussanleitung angeschlossen werden
-
Die Länge der Zuleitungen zu den z.B.: Zähler sollte 5 Meter nicht überschreiten
-
Werden paarig verseilte und geschirmten Kabel verwendet max. 10m. Dies ist abhängig von der EMV Belastung in der Umgebung
