Modbus TCP Zähler

->

Modbus TCP Zähler

• Mit diesem Zählertyp können Momentanwerte und Zählerstände von einem Modbus-TCP-Server (z. B. Wärmepumpe, Speicher, Energiemanagementsystem) ausgelesen und in SmartDog dargestellt werden

• Die benötigten Register und Parameter entnehmen Sie bitte der Modbus-Registerbeschreibung des Herstellers

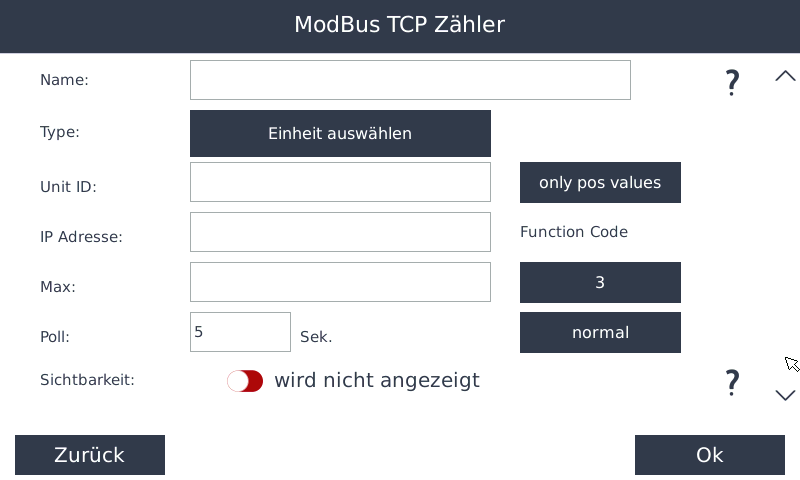

Name

• Geben Sie einen Namen für den Zähler ein

Type:

• Wählen Sie die Einheit des Momentanwertes, der ausgelesen werden soll (z.B. W, kW, VAr etc.)

Unit ID:

• Wählen Sie die Unit ID bzw. Busadresse des Gerätes

only pos values

• Durch drücken können Sie umschalten

• only pos values heißt das negative Werte als 0 eingelesen und nur postive Werte übernommen werden

• Beispiel:

  • Gerät hat nur ein Register für Bezug und Liefern
  • Bei Liefern ist der Wert negativ und bei Bezug positiv
  • Sie legen 2 Modbuszähler an
  • Einer für Bezug - hier wählen Sie only pos values und einer für Liefern - hier wählen Sie only neg values

IP:

• Tragen Sie die IP-Adresse des Gerätes ein

Max:

• Maximaler Wert den der Momentanwert haben kann - größere Werte setzt SmartDog auf 0

Function Code:

• Hier legen Sie fest ob Sie die Werte mit Function Code 3 oder 4 einlesen (steht in Registerbeschreibung)

Poll:

• wie oft sollen diese Werte aus dem Gerät gelesen werden

Mit Pfeil nach unten kommen Sie auf die Einstellungsseite 2

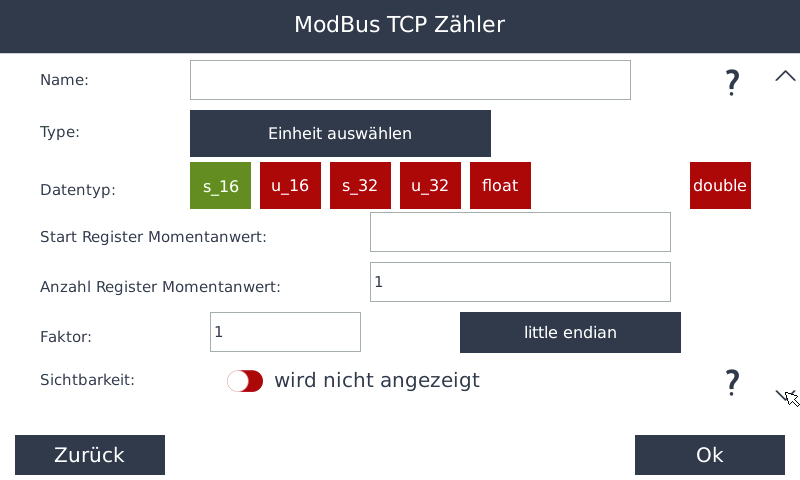

Datentyp:

• Legen Sie den Datentyp des Registers für den Momentanwert fest

Startregister Momentanwert:

• Tragen Sie hier die Registernummer ein

Anzahl Register Momentanwert:

• 1 bei S_16 und U_16 sonst 2

Faktor:

• Wenn dieser Wert mit einem Wandlerfaktor multipliziert werden muss, tragen Sie diesen hier ein

Button endian:

• Wählen Sie hier die Bytereihenfolge in der die Daten ausgegeben werden

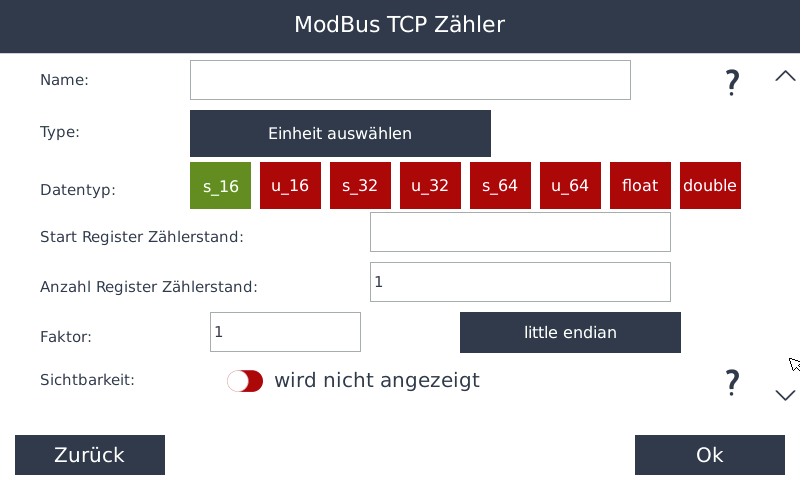

Datentyp:

• Legen Sie den Datentyp des Registers für den Zählerstand fest

Start Register Zählerstand:

• Tragen Sie hier die Registernummer ein

Anzahl Register Zählerstand:

• 1 bei S_16 und U_16, 2 bei S_32 U_32 und float, Rest 4

Button endian:

• Wählen Sie hier die Bytereihenfolge in der die Daten ausgegeben werden

Type:

• Wählen Sie die Einheit des Momentanwertes, der ausgelesen werden soll (z.B. W, kW, VAr etc.)

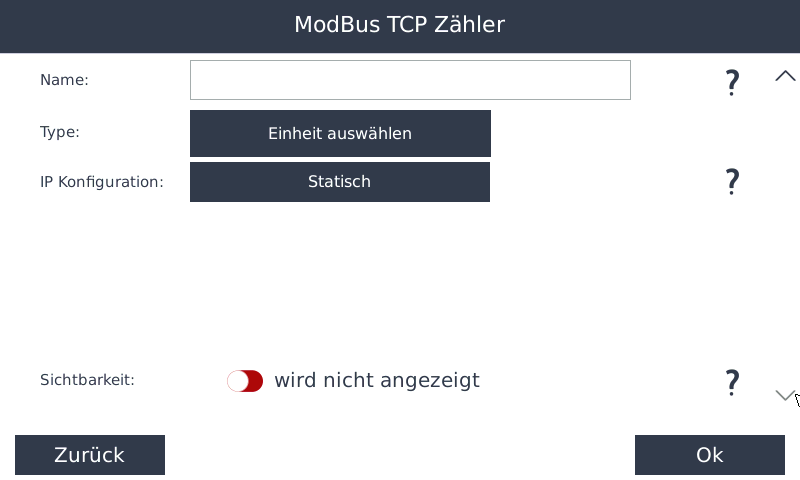

IP Konfiguration:

• Legen Sie hier fest, ob dem Gerät eine feste (statische) IP-Adresse zugewiesen ist oder ob es seine IP-Adresse automatisch über DHCP erhält
