Arithmetischer Zähler

->

Arithmetischer Zähler

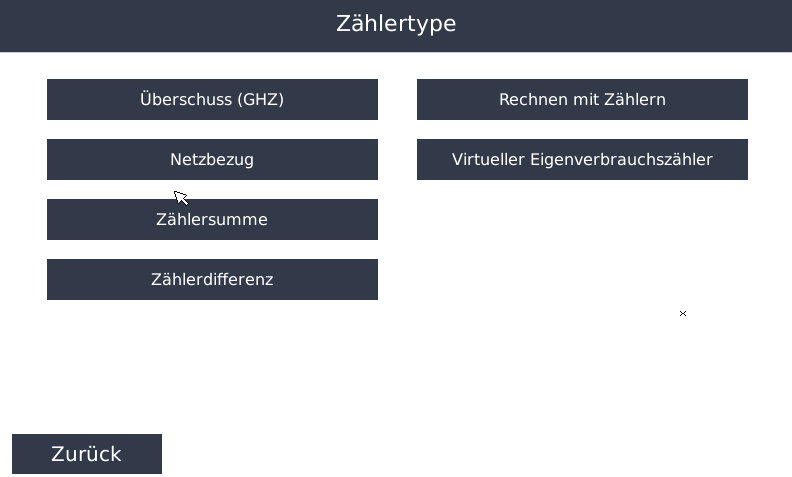

Hier können Sie verschiedene Zählerberechnungen erstellen und konfigurieren, um Ihre Energieflüsse individuell zu erfassen und auszuwerten

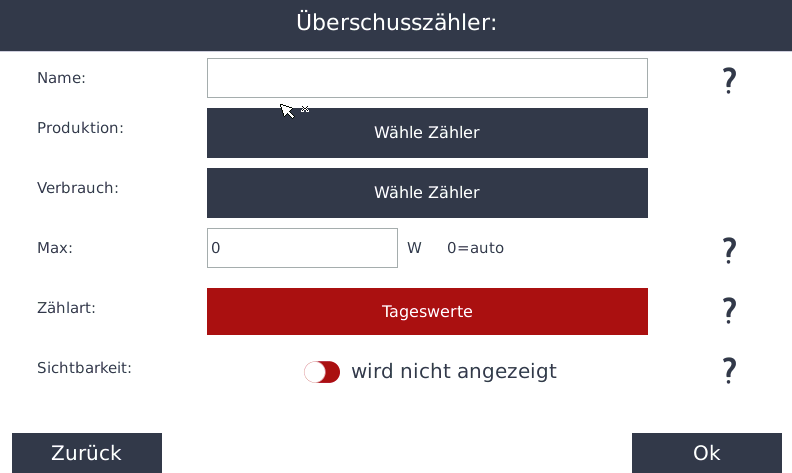

Überschuss (GHZ)

Der Zähler ermittelt die aktuell verfügbare überschüssige Leistung, die nicht selbst verbraucht wird und ins Netz eingespeist werden kann
Der Überschuss wird aus der Differenz zwischen PV-Erzeugung und aktuellem Verbrauch berechnet:
- Überschuss = Erzeugung − Verbrauch

Name

Geben Sie einen Namen für den Zähler ein

Produktion

Wählen Sie einen Produktionszähler

Verbrauch

Wählen Sie einen zuvor angelegten Verbrauchszähler

Max

Erwarteter Maximalwert (z.B. Nennleistung PV-Anlage), dient der Diagrammskalierung

Zählart

5 Minuten Ergebnisse: Zuwachs der letzten 5 Minuten wird zu Tages-/Monats-/Jahreswert hinzugefügt
Tageswerte: Berechnung mit Tages-/Monats-/Jahreswerten

Für Steuerungen sind 5-Minuten-Werte besser, für Auswertungen Tageswerte

Sichtbarkeit

Wählen, ob der Zähler am Display sichtbar sein soll
- Max. 4 Zähler sichtbar, ansonsten müssen Sie einen anderen Zähler auf nicht sichtbar setzen

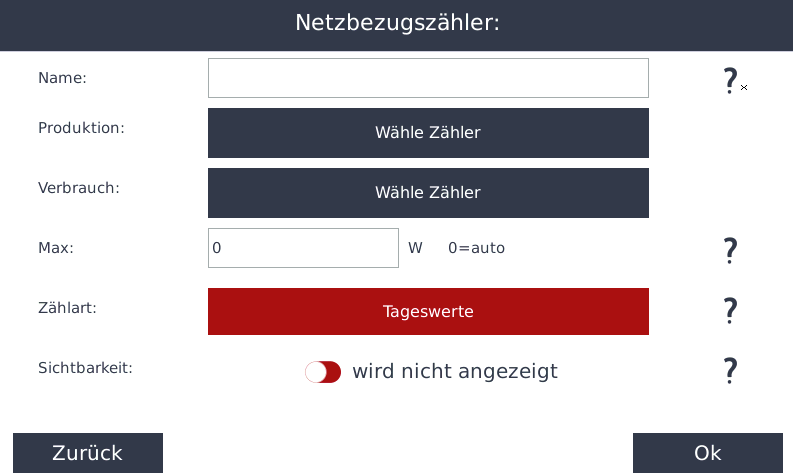

Netzbezug

Dieser Zähler berechnet die Differenz zwischen Verbrauch und Produktion
- (wenn Verbrauch > Produktion → Netzbezug, sonst 0)

Er erfasst die vom Netz bezogene Energie bei Eigenverbrauchsanlagen
Negative Werte werden nicht angezeigt

Name

Geben Sie einen Namen für den Zähler ein

Produktion

Wählen Sie einen Produktionszähler

Verbrauch

Wählen Sie einen zuvor angelegten Verbrauchszähler

Max

Erwarteter Maximalwert (z.B. Nennleistung PV-Anlage), dient der Diagrammskalierung

Zählart

5 Minuten Ergebnisse: Zuwachs der letzten 5 Minuten wird zu Tages-/Monats-/Jahreswert hinzugefügt
Tageswerte: Berechnung mit Tages-/Monats-/Jahreswerten

Achtung: Bei Subtraktionen kann es zu falschen Ergebnissen kommen, wenn Zähler2 am Tagesende größer ist als Zähler1, aber zeitweise Zähler1 größer war

Empfehlung: 5-Minuten-Zählart für präzise Ergebnisse

Sichtbarkeit

Wählen, ob der Zähler am Display sichtbar sein soll
- Max. 4 Zähler sichtbar, ansonsten müssen Sie einen anderen Zähler auf nicht sichtbar setzen

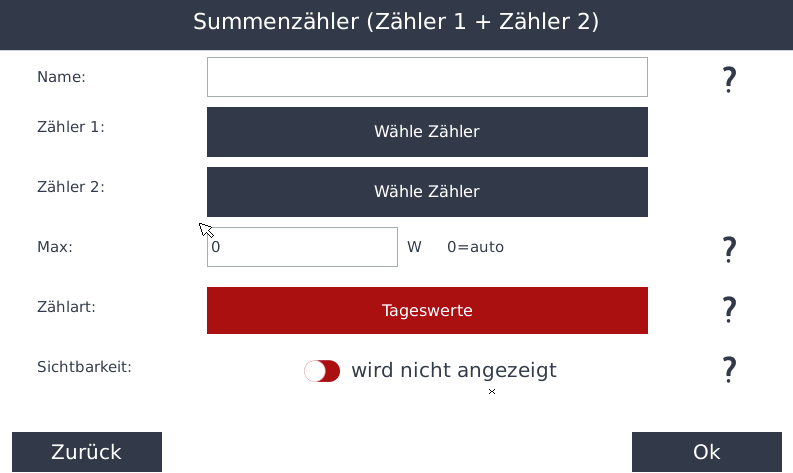

Zählersumme

Addiert zwei Zähler miteinander

Name

Geben Sie einen Namen für den Zähler ein

Zähler 1

Wählen Sie die zu addierenden Zähler

Zähler 2

Wählen Sie die zu addierenden Zähler

Max

Erwarteter Maximalwert, dient der Diagrammskalierung

Zählart

5min Ergebnis oder Tageswerte

Für diesen Zähler empfehlen wir die Zählart „Tag“, da sie eine übersichtliche und zuverlässige Auswertung der Werte ermöglicht

Sichtbarkeit

Wählen, ob der Zähler am Display sichtbar sein soll
- Max. 4 Zähler sichtbar, ansonsten müssen Sie einen anderen Zähler auf nicht sichtbar setzen

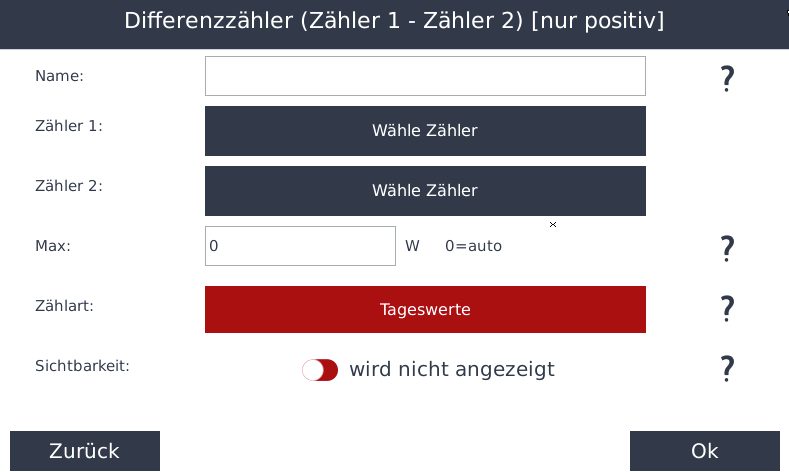

Zählerdifferenz

Sbtrahiert zwei Zähler (Ergebnis nur positiv, negative Werte → 0).
Nützlich z.B. für Eigenverbrauch (= PV-Überschuss)

Name

Geben Sie einen Namen für den Zähler ein

Zähler 1

Wählen Sie einen Zähler aus

Zähler 2

Wählen Sie einen Zähler aus

Max

Erwarteter Maximalwert, dient der Diagrammskalierung

Zählart

5 Minuten Ergebnisse: Zuwachs der letzten 5 Minuten wird zu Tages-/Monats-/Jahreswert hinzugefügt
Tageswerte: Berechnung mit Tages-/Monats-/Jahreswerten

Beispiel: Monatswert = Monatswert Zähler1 - Monatswert Zähler2

Empfehlung: 5-Minuten-Zählart, um Fehler bei zeitweiser Überproduktion zu vermeiden

Sichtbarkeit

Wählen, ob der Zähler am Display sichtbar sein soll
- Max. 4 Zähler sichtbar, ansonsten müssen Sie einen anderen Zähler auf nicht sichtbar setzen

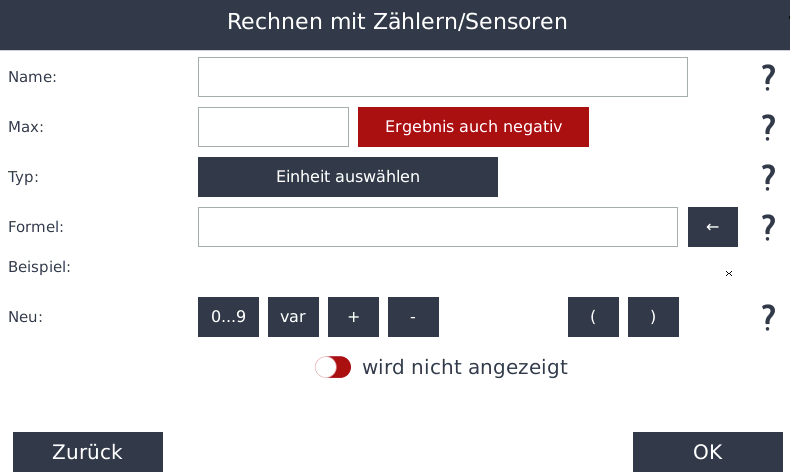

Rechnen mit Zählern

Mit dieser Funktion können mehrere Zählerwerte miteinander addiert und/oder subtrahiert werden

Name

Geben Sie einen Namen für den Zähler ein

Max

Erwarteter Maximalwert, dient der Diagrammskalierung

Ergebnis nur positiv/Ergebnis auch negativ

Hier legen Sie fest, ob nur positive Werte übernommen werden sollen oder ob auch negative Ergebnisse zulässig sind

Typ

Hier können Sie auswählen, in welcher Einheit die berechnete Formel angezeigt werden soll:
- Energie (W)
- Blindleistung (VAr)

Formel

Tragen Sie hier die Berechnungsformel ein, die ausgewertet werden soll
- Über die Taste var (Variable) können vorhandene Zähler ausgewählt werden
- Mit den Ziffern 0–9 können zusätzlich feste Werte addiert oder subtrahiert werden

Sichtbarkeit

Wählen, ob der Zähler am Display sichtbar sein soll
- Max. 4 Zähler sichtbar, ansonsten müssen Sie einen anderen Zähler auf nicht sichtbar setzen

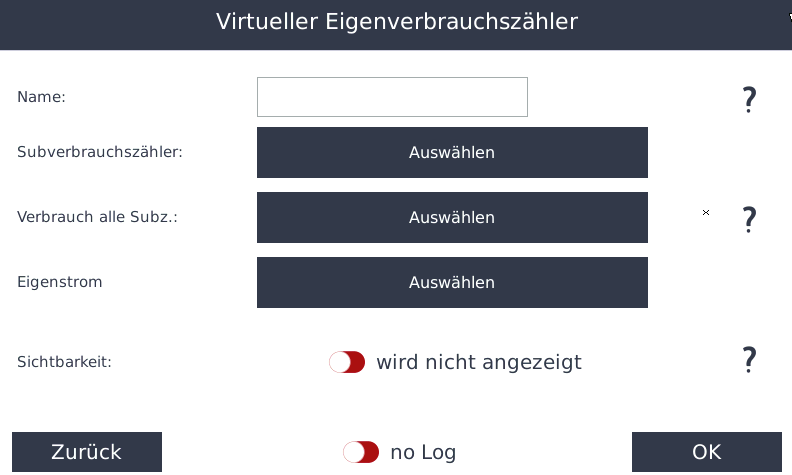

Virtueller Eigenverbrauchszähler

Wenn mehrere Verbraucher den Solarstrom nutzen und Sie ermitteln möchten, wer wie viel Solarstrom verbraucht hat, können Sie dies mit dem virtuellen Eigenverbrauchszähler berechnen

Name

Geben Sie einen Namen für den Zähler ein

Folgende Zähler werden benötigt:

Produktionszähler:
- (bei wenigen Wechselrichtern kann dieser Wert auch über PV als Zähler berechnet werden)

Bezug-/Lieferzähler:
- am Netzübergabepunkt

Subverbrauchszähler:
- für alle Verbraucher bzw. Parteien

Vorbereitung

Falls noch kein Eigenverbrauchszähler existiert, legen Sie einen arithmetischen Zähler an:
- Eigenverbrauch = PV − Lieferung

Zusätzlich erstellen Sie einen Zähler vom Typ Rechnen mit Zählern:
- Gesamtverbrauch = Verbrauch Z1 + Verbrauch Z2 + Verbrauch Z3 + …

Eigenverbrauch je Subzähler

Für jeden Subverbrauchszähler kann nun ein eigener Eigenverbrauchszähler angelegt werden

Wählen Sie dabei jeweils:
- den Subverbrauchszähler
- den Verbrauch aller Subzähler
- den Eigenstrom

Für jeden dieser Eigenverbrauchszähler werden anschließend sowohl die Momentanleistung als auch die Energie in kWh aufgezeichnet

Sichtbarkeit

Wählen, ob der Zähler am Display sichtbar sein soll
- Max. 4 Zähler sichtbar, ansonsten müssen Sie einen anderen Zähler auf nicht sichtbar setzen
