Wirkleistungsreduktion ferngesteuert bis 16 Stufen (FRE / Funkrundsteuerempfänger)
Funktion
Hier können Sie sich eine Wirkleistungsreduktion per Digitaleingängen realisieren
z.B für einen Rundfunksteuerempfänger (FRE) oder Rundsteuerempfänger (RSE)
Anlegen des Bausteins
- Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
- Wählen Sie Netzmanager aus und legen mit dem Grünen Plus eine neue Reduktion an
- Wählen Sie Wirkleistungsreduktion ferngesteuert bis 16 Stufen
Name
Legen Sie einen Namen für den Baustein fest
EVU/DVM
Wechselrichter
Wählen Sie hier die Wechselrichter aus welche von der Reduktion gesteuert werden sollen

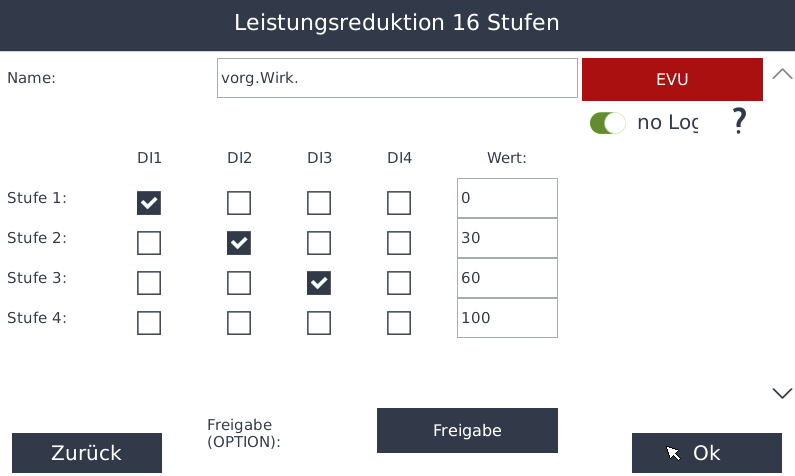

Step 1-16
Hier können Sie nun die Wirkleistung entsprechend der Digitaleingänge reduzieren
- Wählen Sie welche Digitaleingänge auf ein sein müssen damit der Wert auf Value vorgegeben wird
Mit dem Pfeil auf der rechten Seite könne Sie auf die nächsten Seiten gelangen und weitere Stufen einstellen

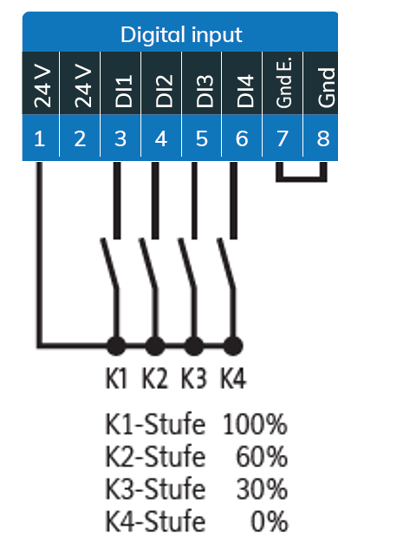

Beispiel 0 / 30 / 60 / 100
Hier wird nun wenn kein Digitaleingang ein ist der 100% Befehl gegeben, wenn Digitaleingang 1 ein ist wird auf 0% geregelt bei Digitaleingang 2 ein auf 30% und bei Digitaleingang 3 ein auf 60%
Freigabe
Hier können Sie die Regelung von einem externen Baustein ein oder ausschalten lassen
Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
