cosPhi(P) Blindleistungsregelung per Kurve

Funktion

Hier können Sie eine Blindleistungsregelung cosPhi durch eine festgelegte Kurve realisieren

Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
Wählen Sie Netzmanager aus und legen mit dem Grünen Plus eine neue Reduktion an
Wählen Sie cosPhi(P) Blindleistungsregelung per Kurve

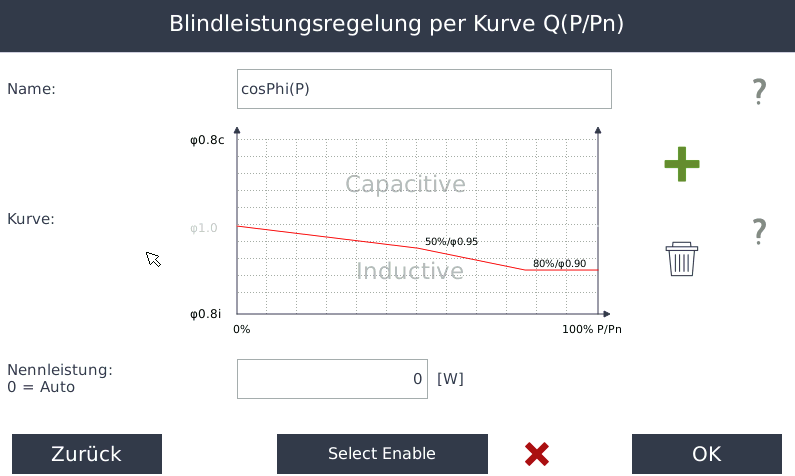

Name

Legen Sie einen Namen für den Baustein fest

Kurve bearbeiten

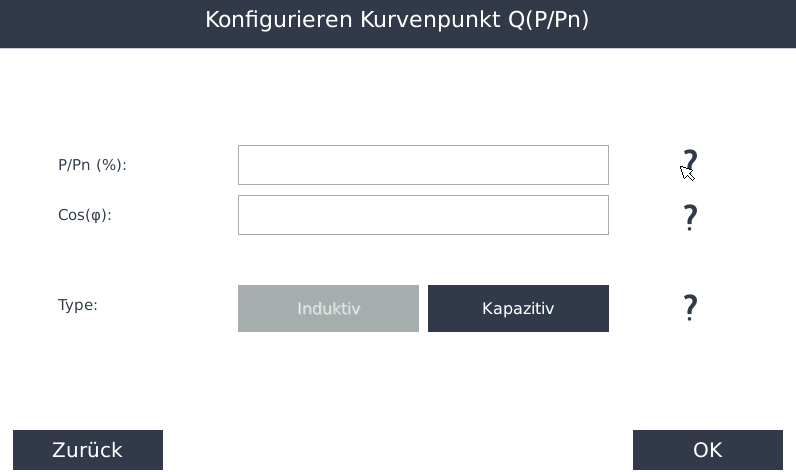

Mit dem grünen Plus können Sie einen neuen Knotenpunkt hinzufügen

P/Pn (%) : Geben Sie hier die erste Vorgabe an (Leistung/Nennleistung in Prozent)
Cos(phi) : Geben Sie hier den CosPhi bei diesem Leistungswert an
Type : Legen Sie fest ob es sich um einen Induktiven oder Kapazitiven Wert handelt

Legen Sie anschließend weitere Knotenpunkte an

Wähle Wechselrichter

Hier können Sie festlegen welche Wechselrichter mit dieser Kurve gesteuert werden sollen

Select Enable

Hier können Sie einen Baustein auswählen der die Regelung aktiviert oder deaktiviert

Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
