Q(U) Blindleistungsregelung per Kurve

Funktion

Hier können Sie eine Bliundleistungsregelung Q/U per Kurve realisieren

Gehen Sie in die Geräteeinstellungen und dort mit Weiter auf Seite 2
Wählen Sie Netzmanager aus und legen mit dem Grünen Plus eine neue Reduktion an
Wählen Sie Q(U) Blindleistungsregelung per Kurve

Name

Legen Sie einen Namen für den Baustein fest

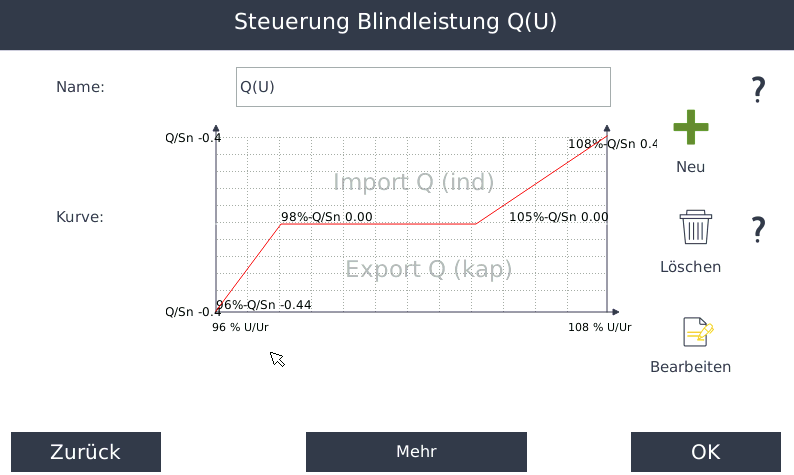

Kurve bearbeiten

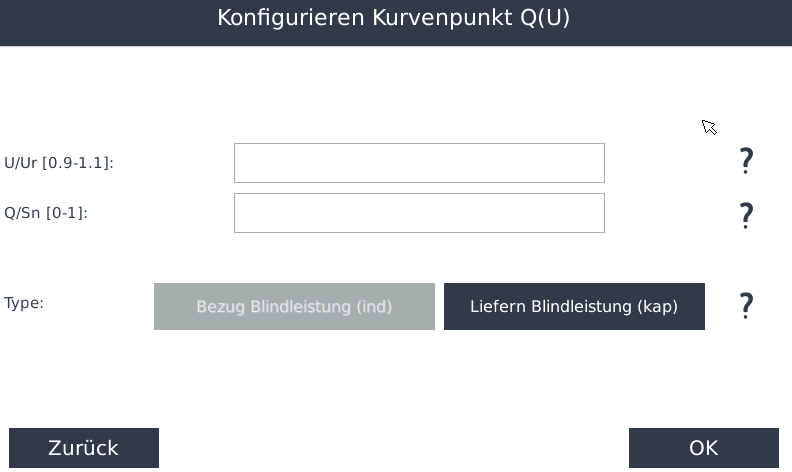

Mit dem grünen Plus können Sie einen neuen Knotenpunkt hinzufügen

U/Ur[0,9-1,1] : Geben Sie hier die erste Vorgabe an (Spannung/Ur Spannung)
Q/Sn : Geben Sie hier den CosPhi bei diesem Leistungswert an ???
Type : Legen Sie fest ob es sich um einen Induktiven oder Kapazitiven Wert handelt

Legen Sie anschließend weitere Knotenpunkte an

Alternativ können Sie unter Kurvenpunkte anlegen

Wähle Wechselrichter

Hier können Sie festlegen welche Wechselrichter mit dieser Kurve gesteuert werden sollen

Mit klick auf Mehr gelangen Sie auf die zweite Seite

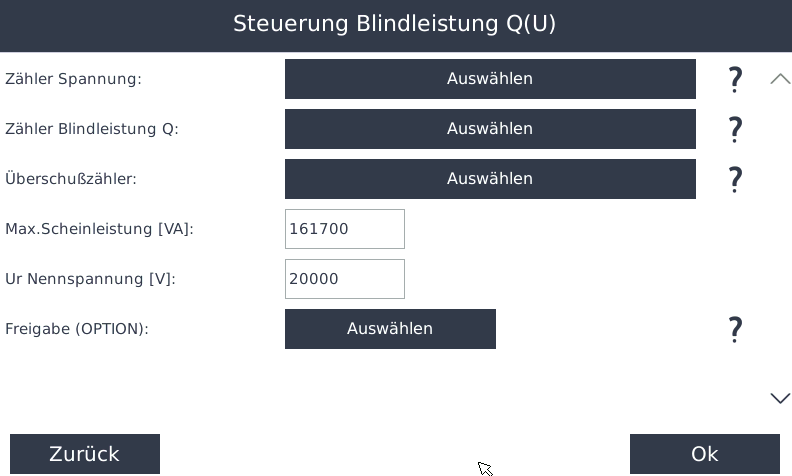

Zähler Spannung

Wählen Sie hier Ihren Zähler für die Spannung aus

Zähler Blindleistung Q

Wählen Sie hier Ihren Sensor für die Blindleistung aus

Überschusszähler

Wählen Sie hier Ihren Einspeisezähler aus

Max.Scheinleistung[VA]

Hier geben Sie die maximale Scheinleistung der Anlage an

Ur Nennspannung [V]

Geben Sie hier an wie hoch die Nennspannung am Einspeisepunkt ist

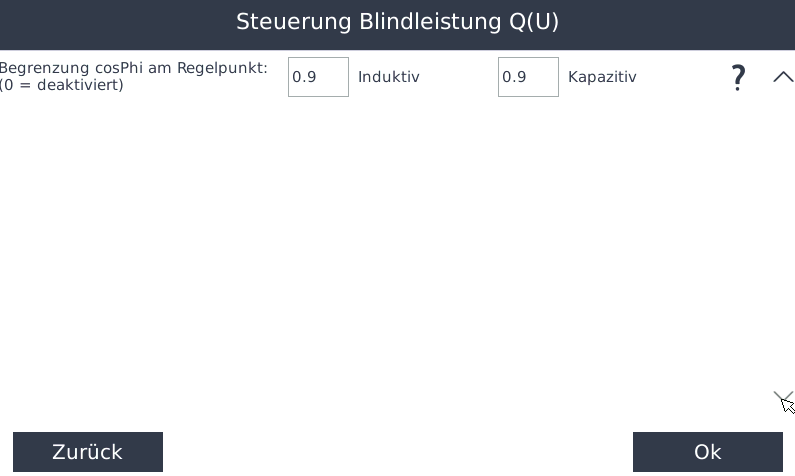

Min cosPhi ind./kap.

Hier können Sie einen Minimalen cosPhi induktiv und kapazitiv festlegen

Freigabe

Hier können Sie diese Regelung von einem anderen Baustein aktivieren oder deaktivieren lassen

Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
