Analogausgang skaliert

->

Funktion

• Hier können Sie einen skalierten Analogausgang (0–10 V oder 0–20 mA) anlegen und diesen mit einem beliebigen Baustein verknüpfen

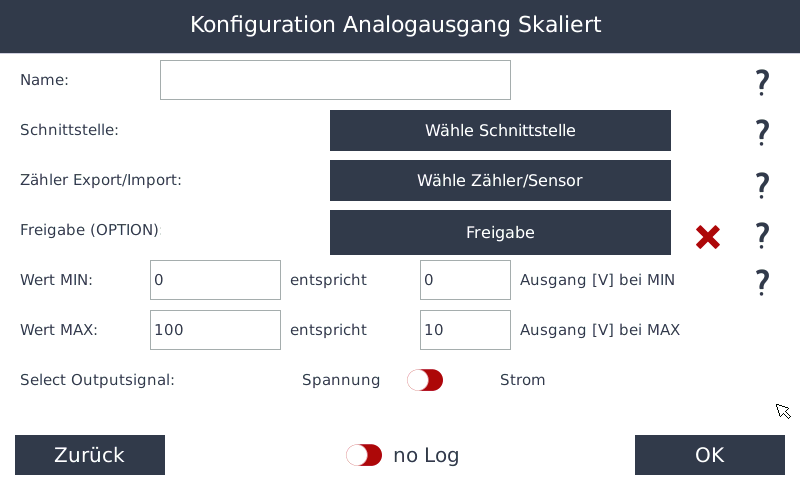

Anlegen

• Mit dem grünen Plus-Symbol können Sie eine neue Regelung anlegen
• Wählen Sie anschließend Ausgänge und Analogausgang Skaliert

Der ausgewählte Analogausgang (skaliert) darf nur von einer einzigen Regelfunktion angesprochen werden

Name

• Geben Sie einen Namen für den Baustein an

Schnittstelle

• Wählen Sie die Schnittstelle die den Wert ausgeben soll

Zähler Export/Import

• Wählen Sie den Baustein dessen Werte ausgegeben werden sollen

Freigabe (OPTION)

• Hier können Sie diesen Baustein von anderen Bausteinen ein und auschalten lassen

Wert MIN

• Geben Sie hier an, welcher Spannungs- (V) bzw. Stromwert (mA) beim Minimalwert ausgegeben werden soll

Wert MAX

• Geben Sie hier an, welcher Spannungs- (V) bzw. Stromwert (mA) beim Maximalwert ausgegeben werden soll

Select Outputsignal

• Legen Sie hier fest, ob das Ausgangssignal als Strom- oder Spannungssignal ausgegeben werden soll

no Log / Log Local / Log Portal

• Legen Sie fest, ob die Werte

  • nicht aufgezeichnet,

  • am Gerät gespeichert oder

  • im Portal aufgezeichnet werden sollen

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern
