Modbus TCP

->

Funktion

• Mit diesem Baustein können Sie Werte auf einen externen Modbus-Server übertragen

Beispiel: Der Wert Ihres Einspeisezählers (Überschuss) kann direkt an eine Modbus-fähige Wärmepumpe übermittelt werden, um die Einspeisung oder Laststeuerung intelligent zu regeln

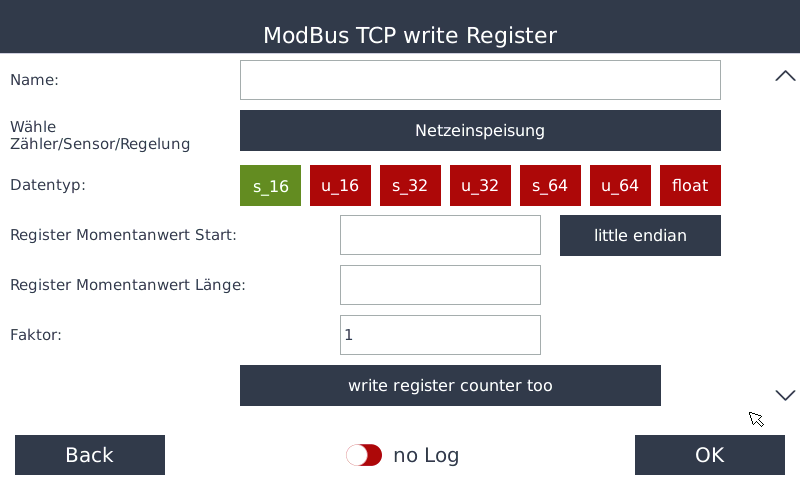

Anlegen

Name

• Geben Sie einen Namen für den Baustein ein

Wähle Zähler/Sensor/Regelung

• Wählen Sie den Zähler, Sensor oder die Regelung aus, von dem bzw. der die Werte weitergegeben werden sollen

Unit ID

• Tragen Sie hier die Unit ID des Zielgeräts ein. Diese finden Sie in der Betriebsanleitung des jeweiligen Gerätes

IP

• Geben Sie die IP-Adresse des Modbus-Gerätes an, an das die Werte gesendet werden sollen

Funktion

• Legen Sie fest, ob das Gerät über Single-Register oder Multi-Register angesprochen wird. Die genaue Information entnehmen Sie bitte der Betriebsanleitung des Gerätes

Poll

• Bestimmen Sie, wie häufig der Wert an das Zielgerät geschrieben werden soll

Seite 2

Datentyp

• Geben Sie den Datentyp an, wie er in der Betriebsanleitung des Zielgerätes beschrieben ist

Register Momentanwert Start

• Wählen Sie hier das zu beschreibende Register aus
• Die genaue Registeradresse entnehmen Sie bitte der Betriebsanleitung des Gerätes

little endian/big endian

• Legen Sie fest, ob Little Endian oder Big Endian verwendet wird
• Die Vorgabe finden Sie ebenfalls in der Betriebsanleitung

Register Momentanwert Länge

• Geben Sie die Länge des Registers an, die zur Übertragung des Wertes genutzt werden soll
• Details dazu stehen in der Betriebsanleitung des Gerätes

Faktor

• Mit diesem Parameter können Sie den weitergegebenen Wert mit einem Faktor multiplizieren, um ihn z. B. an die gewünschte Einheit oder Skalierung des Zielgerätes anzupassen

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern
