Analogausgang

->

Anzahl

  • Es stehen zwei Analogausgänge zur Verfügung

Funktion

  • An den Analogausgang können beispielsweise Heizungsmischer, Umwälzpumpen (Drehzahlvorgabe), Frequenzumrichter oder Thyristorsteller angeschlossen werden

  • Damit ist eine stufenlose Ansteuerung beispielsweise eines Heizstabes möglich

  • Auf diese Weise lässt sich der Eigenverbrauch optimieren und Energie effizient nutzen

  • Praktisch jeder Zähler- oder Sensorwert kann über den Analogausgang als 0–10 V-Signal ausgegeben und entsprechend skaliert werden

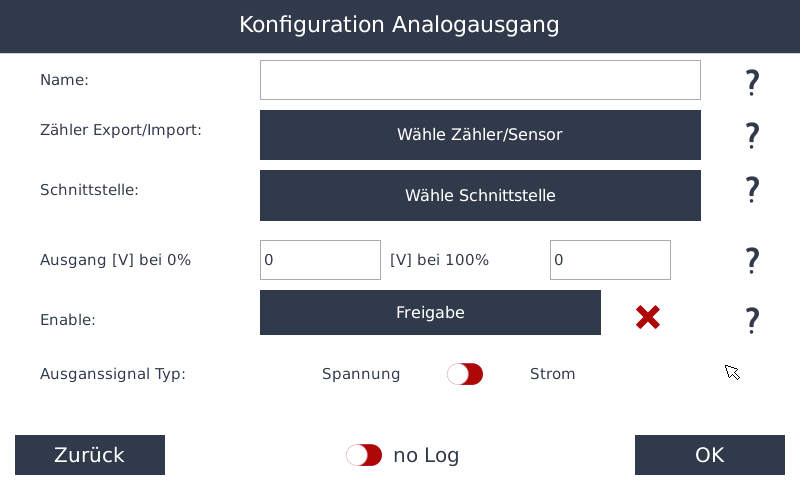

Anlegen

  • Mit dem grünen Plus-Symbol können Sie eine neue Regelung anlegen
  • Wählen Sie anschließend Ausgänge und Analogausgang

Name

  • Geben Sie einen Namen für den Analogausgang ein

Zähler Export/Import

  • Wählen Sie den Zähler oder Sensor den Sie ausgeben wollen

Schnittstelle

  • Legen Sie hier fest auf welchem Analogausgang Sie den Wert ausgeben wollen

Ausgang (V) bei 0%

  • Geben Sie hier an, welcher Spannungs- (V) bzw. Stromwert (mA) bei Erreichen des Minimalwertes ausgegeben werden soll

Ausgang (V) bei 100%

  • Geben Sie hier an, welcher Spannungs- (V) bzw. Stromwert (mA) bei Erreichen des Maximalwertes ausgegeben werden soll

Enable

  • Hier können Sie diesen Baustein von anderen Bausteinen ein und auschalten lassen

Ausgangssignal Typ

  • Legen Sie hier fest, ob das Ausgangssignal als Strom- oder Spannungssignal ausgegeben werden soll

no Log / Log Local / Log Portal

  • Legen Sie fest, ob die Werte

    • nicht aufgezeichnet,

    • am Gerät gespeichert oder

    • im Portal aufgezeichnet werden sollen

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern

Beispiel 1

Anschluss eines Aktors 0–10 V:

  • Für den Anschluss stellen Sie im Menü den Analogausgang auf 0–10 V

Anschluss eines Aktors 0-20mA:

  • Für den Anschluss stellen Sie im Menü den Analogausgang auf 0–20 mA

Anschluss eines Relais an den Analogausgang

  • Beim Anschluss eines Relais an den Analogausgang beachten Sie bitte:

  • Verwenden Sie nur elektronische Relais:

    • Art.Nr. 400010 – max. 230 V / 16 A

    • Art.Nr. 400000 – max. 230 V / 6 A

Andere Relais können den Analogausgang zerstören.

  • Der Analogausgang darf nur über den Analogausgangsfunktionsbaustein angesprochen werden
  • Als Zähler/Sensor darf hier nur ein Merker oder Schalter ausgewählt werden

Nur so ist sichergestellt, dass der Analogausgang 100 % oder 0 % ansteuert. Andernfalls kann die Spannung zu gering sein, um das elektronische Relais korrekt zu schalten, was zu Flatterschaltungen führen und den Verbraucher beschädigen kann.

Beispiel 2

Der ausgewählte Analogausgang darf nur von einer Regelfunktion gesteuert werden

  • Praktisch jeder Zähler- oder Sensorwert kann über den Analogausgang als 0–10 V-Signal ausgegeben und entsprechend skaliert werden
