Logikfunktionen

Funktion

Sie besitzen z.B.: zwei PT1000 Sensoren die bei Erreichen einer Temperaturvorgabe (beide Sensoren müssen den vorgegeben Wert erreichen) ein Relais schalten sollen. Für diese beiden Sensoren müssen Sie einen Hysteresebaustein angelegt haben (Hysteresebaustein)

Anlegen des Bausteins

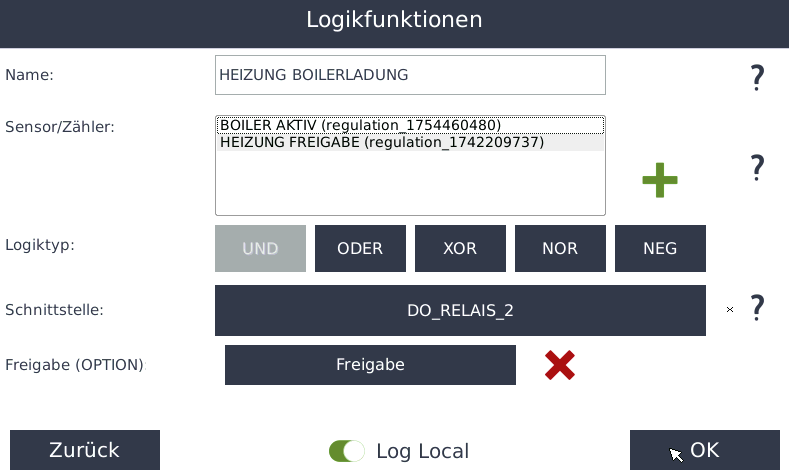

• Gehen Sie in der Gerätekonfiguration auf „Regelungen“ und legen mit dem grünen Plus eine neue Steuerungsfunktion an
• Gehen Sie auf „Logikfunktionen“ und dann erneut auf „Logikfunktionen“

Name

Legen Sie einen Namen für den Baustein fest

Sensor/Zähler

• Gehen Sie auf das grüne Plus und wählen z.B.: Temperatur Raum 1
• Gehen Sie erneut auf das grüne Plus und wählen z.B.: Temperatur Raum 2

Logiktype

• Hier wählen Sie die Art der Logischen Verknüpfung in unserem Beispiel das UND

Schnittstelle

• Hier geben Sie den physikalischen Ausgang an den Sie schalten wollen oder einen internen Merker

Bestätigen Sie mit 2 mal OK und anschließend mit Speichern
