Stepheating Analog

->

Funktion

  • Sie verfügen beispielsweise über einen Heizstab mit 3.000 Watt und möchten diesen überschussgesteuert betreiben

  • Hierfür wird der Heizstab in zwei Leistungsstufen aufgeteilt, zum Beispiel in 1.000 Watt und 2.000 Watt

  • Voraussetzung ist, dass sowohl ein Überschusszähler als auch ein Bezugszähler installiert sind, damit die verfügbare Leistung korrekt erfasst werden kann

  • Die Schaltung erfolgt dann stufenweise:

      1. Stufe: Bei einem Überschuss von z. B. 1.000 Watt schaltet sich die erste Stufe ein
      1. Stufe: Bei einem Überschuss von z. B. 2.000 Watt schaltet sich die zweite Stufe ein; die erste Stufe wird dabei abgeschaltet
      1. Stufe: Bei einem Überschuss von z. B. 3.000 Watt werden beide Stufen (1 + 2) gemeinsam aktiviert.

  • So wird der erzeugte PV-Überschuss optimal genutzt und möglichst wenig Energie ins Netz eingespeist.

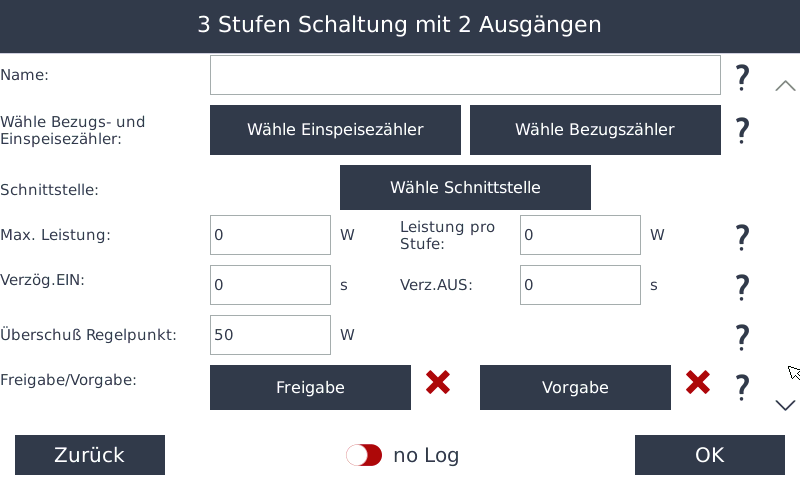

Anlegen

  • Mit dem grünen Plus-Symbol können Sie eine neue Regelung anlegen
  • Wählen Sie anschließend Ausgänge und Stepheating Analog

Name

  • Legen Sie einen Namen für den Baustein fest

Wähle Bezugs- und Einspeisezähler

  • Wählen Sie hier Ihren Einspeise- und Bezugszähler aus

Schnittstelle

  • Wählen Sie die Schnittstelle die den Wert ausgeben soll

Max. Leistung

  • Geben Sie hier die maximale Leistung an, mit der der Verbraucher betrieben werden darf bzw. kann

Leistung pro Stufe

  • Geben Sie hier die jeweilige Leistung an, die pro Schaltstufe zugeschaltet wird

Verzög. EIN

  • Hier können Sie eine Einschaltverzögerung für die Schnittstellen definieren (z.B. 5 Sekunden)

Verzög. Aus

  • Hier können Sie eine Ausschaltverzögerung festlegen (z.B. 20 Sekunden)

Überschuss Regelpunkt

  • Geben Sie hier den zusätzlichen Leistungswert an, ab dem die Regelung aktiv wird (z. B. 150 Watt)

Beispiel: 1.000 Watt + 150 Watt Regelpunkt = 1.150 Watt → Stufe 1 EIN

Freigabe/Vorgabe

  • Hier können Sie zusätzliche Ein- und Ausschaltbedingungen in die Regelung integrieren

no Log / Log Local / Log Portal

  • Legen Sie fest, ob die Werte

    • nicht aufgezeichnet,

    • am Gerät gespeichert oder

    • im Portal aufgezeichnet werden sollen

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern

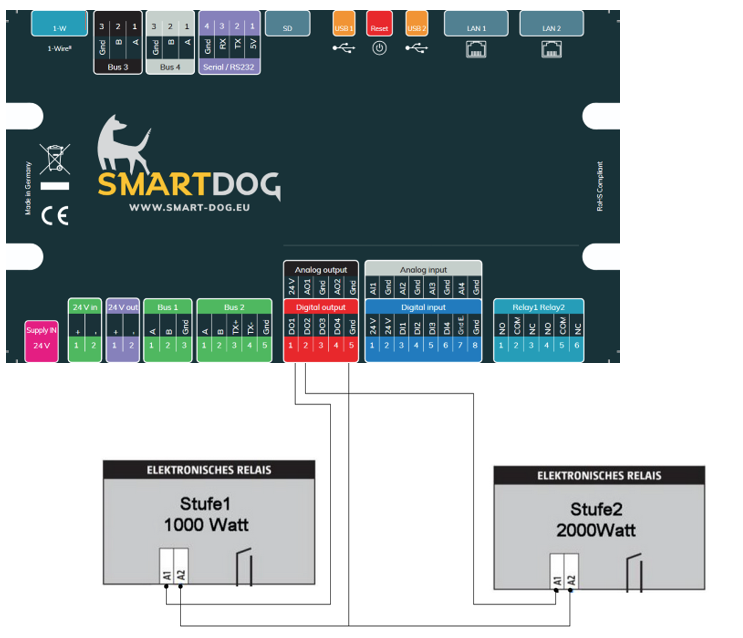

Anschlussbeispiel

  • Sie können hierfür entweder die Digitalausgänge verwenden oder die Ansteuerung über die Relaisausgänge realisieren
