Berechnung

->

Funktion

• Sie möchten eine Berechnung mithilfe von Sensoren, Zählern oder Merkern durchführen

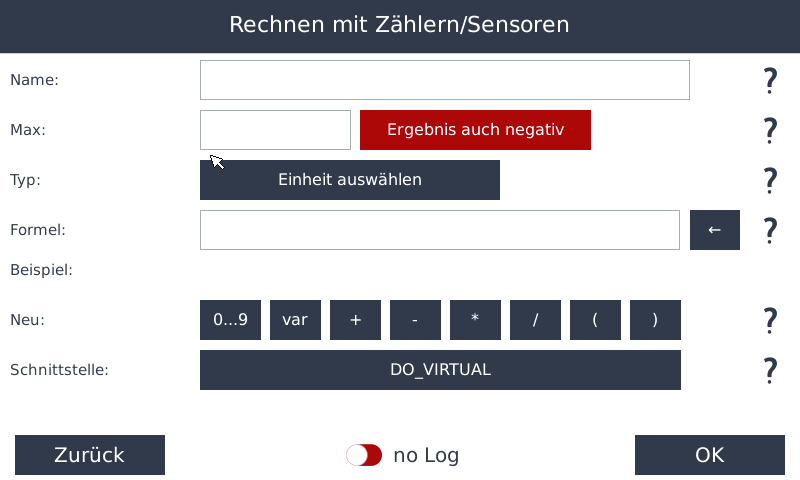

Anlegen des Bausteins

• Mit dem grünen Plus-Symbol können Sie eine neue Regelung anlegen
• Wählen Sie anschließend Funktionen und Berechnung

Name

• Legen Sie einen Namen für den Baustein fest

Max

• Legen Sie den maximalen Messwert fest, den der Sensor erreichen kann
• Dieser Wert dient ausschließlich der Skalierung auf dem Display

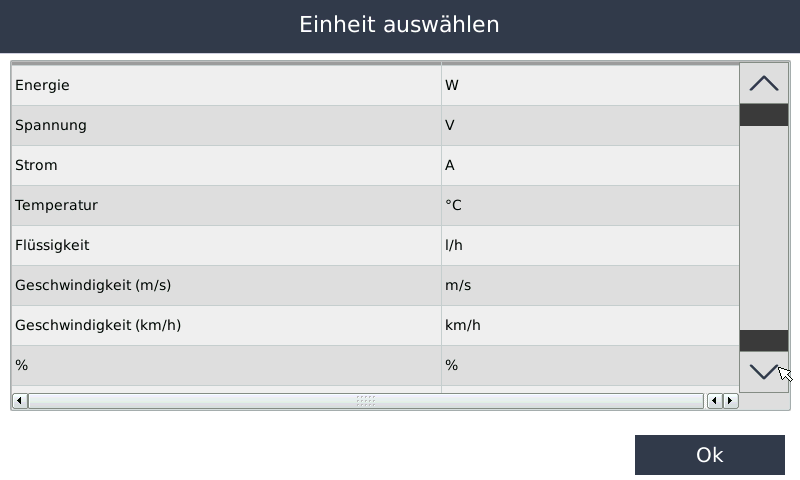

Typ

• Wählen Sie hier den Wert aus, den Sie ausgeben möchten

Formel

• Geben Sie die zu berechnende Formel ein
• Sie können dabei feste Zahlen verwenden oder über [var] auf im System hinterlegte bzw. bereits berechnete Werte zugreifen
• Es stehen Ihnen die Grundrechenarten Addition, Subtraktion, Multiplikation und Division zur Verfügung

Schnittstelle

• Hier steht Ihnen DO_Virtual zur Auswahl
• Dabei wird ein interner Merker erstellt, mit dem Sie weitere Regelungen oder logische Verknüpfungen realisieren können

no Log / Log Local / Log Portal

• Legen Sie fest, ob die Werte

  • nicht aufgezeichnet,

  • am Gerät gespeichert oder

  • im Portal aufgezeichnet werden sollen

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern
