Digitaleingänge

->

Anzahl

• Es stehen vier Digitaleingänge direkt am SmartDog® zur Verfügung

• Diese Eingänge können sehr universell genutzt werden. Jeder Eingang kann dabei individuell belegt werden

Funktion

• Zählereingang zur Zählung von Impulsen (S0-Energieimpulse von Strom/Gas/Wärme/Wasserzählern)

• Windsensor

• Eingang für Leistungsreduktion nach EEG 2012 (Anschluss von bis zu vier Leistungsreduktionskontakten eines Rundsteuer-Empfängers)

• Alarmeingang (zur Weiterleitung eines Alarmes per E-Mail/SMS)

Anlegen

• Mit dem grünen Plus-Symbol können Sie eine neue Regelung anlegen
• Wählen Sie anschließend Eingänge und Digitaleingang

Der ausgewählte Digitaleingang, darf nur von einer Regelfunktion angesprochen werden!

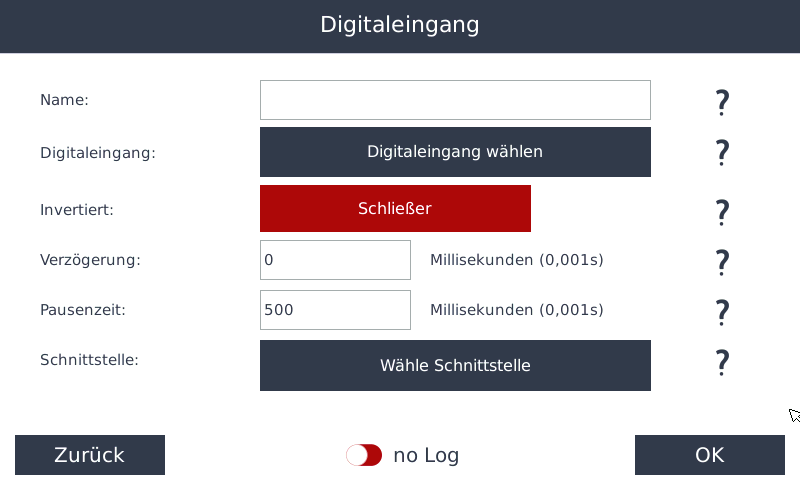

Name

• Geben Sie einen Namen für den Regelbaustein ein

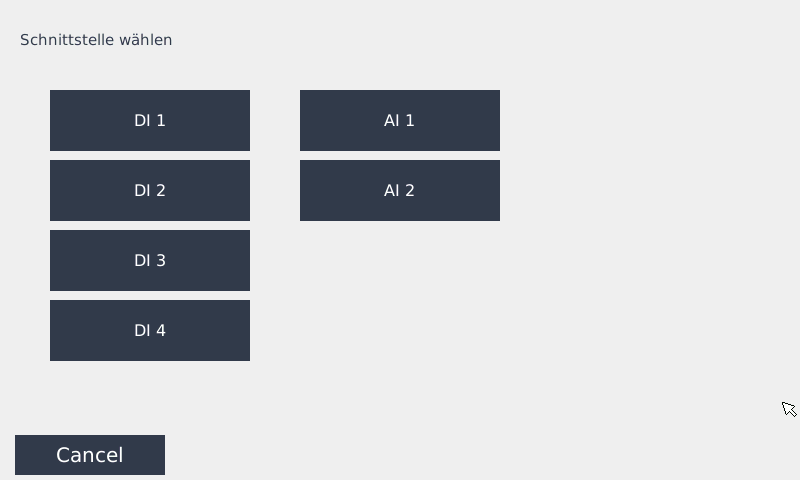

Digitaleingang

• Wählen Sie den gewünschten Digitaleingang

Invertiert

• Geben Sie an, ob es sich hierbei um einen Öffner- oder einen Schließerkontakt handelt

Verzögerung

• Bezeichnet die eingestellte Zeitspanne, die ein Signal am Digitaleingang anliegen muss, bevor es erkannt und weiterverarbeitet wird

Pausenzeit

• Bezeichnet die Mindestzeit, die zwischen zwei Signaländerungen liegen muss, damit ein neues Signal vom Digitaleingang erkannt und verarbeitet wird

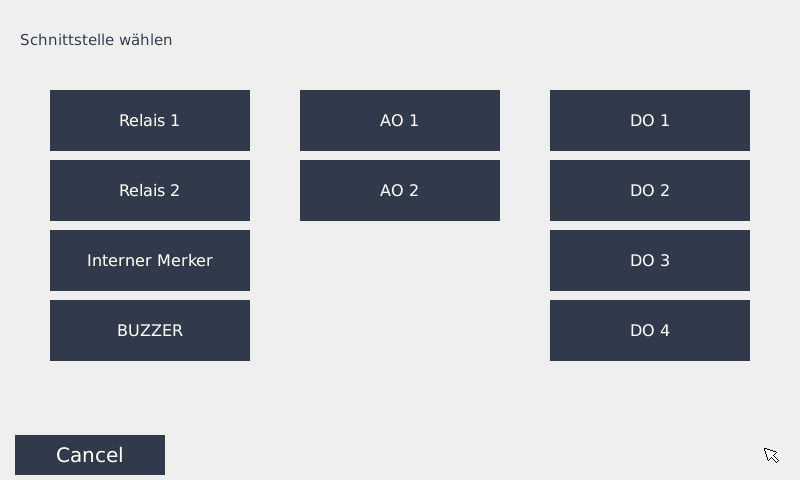

Schnittstelle

• Legen Sie fest, über welche Schnittstelle der Digitaleingang angesteuert bzw. ausgelesen wird

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern

Anschluss

• Die Eingänge können mit den internen 24 V DC betrieben werden
• In diesem Fall muss die Brücke zwischen GND und GND ext vorhanden sein (Auslieferungszustand)

---

• Sollen die Eingänge 24 V-Fremdspannung erfassen, muss die Brücke entfernt und der externe GND an die Klemme GND ext angeschlossen werden

Beispiel: Betrieb mit den internen 24 V

Die Reduktionsstufen werden vom Energieversorger vorgegeben und können im SmartDog® für jeden Kontakt individuell eingestellt werden. In der Regel ist der Kontakt für 100 % am Rundsteuer-Empfänger nicht bestückt, da die Anlage ohnehin automatisch auf 100 % hochgefahren wird, sobald kein Reduktionskontakt mehr aktiv ist

Siehe Anleitungen Netzmanager

Funktionsweise des Bausteins

• Sie möchten beispielsweise einen externen Taster verwenden und diesen nach Betätigung zeitabhängig (Treppenlichtautomatik) schalten lassen

Ablauf:

• Wählen Sie den Regelbaustein „Digitaleingang“ aus
• Vergeben Sie einen Namen für die Schaltung
• Wählen Sie bei Digitaleingang einen der verfügbaren Eingänge aus
• Unter Invertiert entscheiden Sie, ob ein Schließer oder ein Öffner verwendet werden soll
• Bei Verzögerung legen Sie fest, wann der Schaltbefehl ausgeführt wird
• Wählen Sie 0, wird der Befehl sofort ausgeführt
• Unter Pausenzeit geben Sie die gewünschte Schaltdauer an
• Bei Schnittstelle wählen Sie beispielsweise DO_1 aus

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern

• Die Funktion kann nun im Custom View angezeigt und überwacht werden

Siehe Anleitung Custom View
