IEC1107 Sensor

Funktion

  • Mit dem SmartDog® können Sie neben Energie auch andere Werte wie Netzspannung, Strom oder Netzfrequenz aus modernen Zählern über eine optische Schnittstelle auslesen – vorausgesetzt, ein entsprechender Adapter wird verwendet

  • Der SmartDog® verfügt derzeit über zwei Schnittstellen, um solche optischen Schnittstellen anzuschließen:

USB

  • Jeder freie USB-Steckplatz kann genutzt werden
  • Optional bieten wir ein Reichweitenverlängerungsset (Art. Nr. 36030) an
    • Damit kann die Reichweite mit einem Standard-Patchkabel auf bis zu 20 m verlängert werden

RS232

  • Die Reichweite beträgt laut RS232-Vorgaben 20 m

  • Für die Verlängerung bieten wir ein Reichweitenverlängerungsset an:

    • Vom Stecker des Optokopfes wird auf Klemmen umgesetzt
    • Am SmartDog® wird von den Klemmen wieder auf einen RS232-Stecker zurückgeführt

  • Die Verlängerung kann dabei mit einem handelsüblichen Telefonkabel durchgeführt werden

  • Bei Längen über 5 m muss am RS232-Optokopf ein zusätzlicher USB/RS232-Adapter verwendet werden

  • Mit diesem Converter können auch weitere Optoköpfe am SmartDog® angeschlossen werden.

Leider sind die Schnittstellenprotokolle nicht genormt. Bei manchen Zählern können z. B. keine Momentanwerte ausgelesen werden

Anlegen

  • Mit dem grünen Plus-Symbol können Sie einen neuen Sensor anlegen

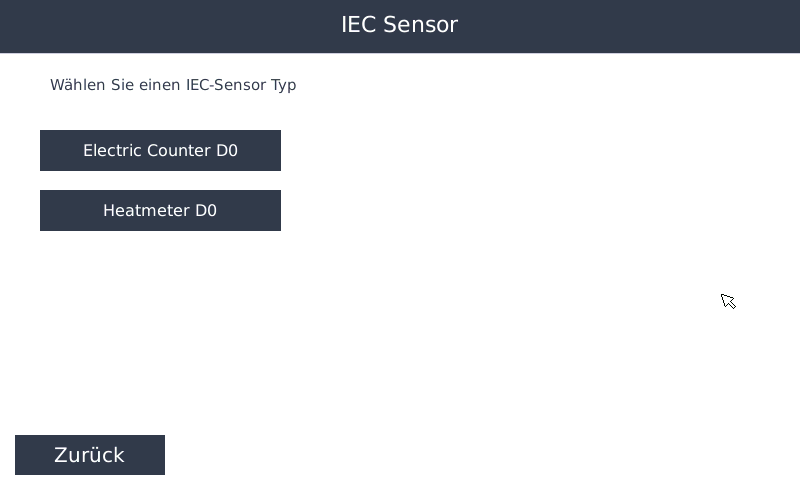

  • Wählen Sie anschließend einen der beiden IEC-Sensortypen aus: Electric Counter D0 oder Heatmeter D0

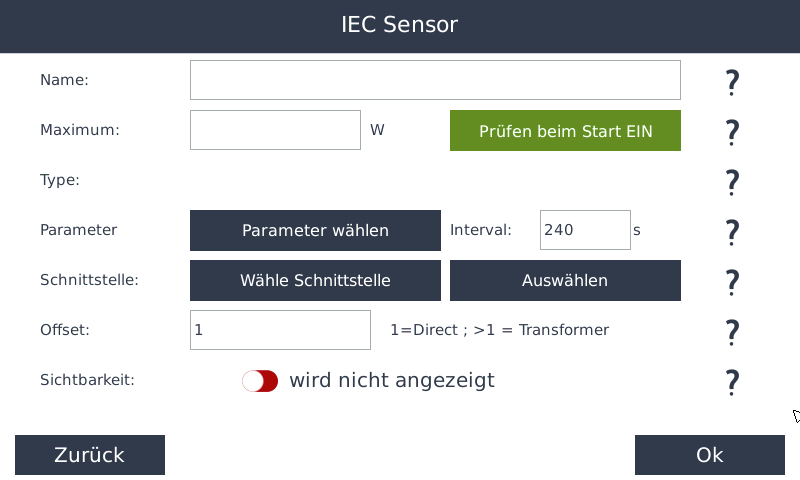

Name

  • Legen Sie einen Namen für den Sensor fest

Maximum

  • Legen Sie den maximalen Messwert fest, den der Sensor erreichen kann
  • Dieser Wert dient ausschließlich der Skalierung auf dem Display

Prüfen beim Start

  • Hier können Sie festlegen, ob der Zähler beim Start überprüft werden soll oder nicht

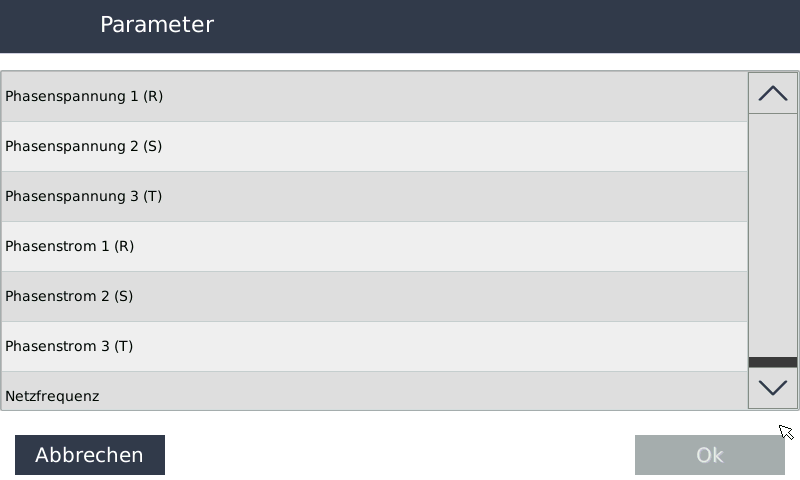

Parameter wählen

  • Wählen Sie die Werte aus, die Sie aus dem Zähler auslesen möchten:

  • Falls der Zähler die gewählten Daten nicht liefert, erscheint die Fehlermeldung: Parameter not found

Schnittstelle

  • Wählen Sie die Schnittstelle aus, an der der Optokopf angeschlossen ist

Sichtbarkeit

  • Legen Sie fest, ob der Sensorwert auf dem Display sichtbar sein soll

Es können maximal 4 Kurven gleichzeitig auf dem Display angezeigt werden. Falls bereits 4 Kurven sichtbar sind, muss zunächst ein anderer Sensor ausgeblendet werden

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern
