Analogeingang
->
Funktion
- Sensoren mit 0-10V bzw. 0-20mA Ausgang können an den Analogeingang 1 + 2 angeschlossen werden.
Menü Sensoren
Sie landen zunächst auf dieser Seite. Hier können bis zu 4 ausgewählte Sensoren gleich zu beginn angezeigt werden. Alle weiteren Sensoren finden Sie wenn Sie auf "Alle Anzeigen" gehen
Nachdem Sie auf "Alle Anzeigen" geklickt haben landen Sie in der Vollständigen Sensoren Liste

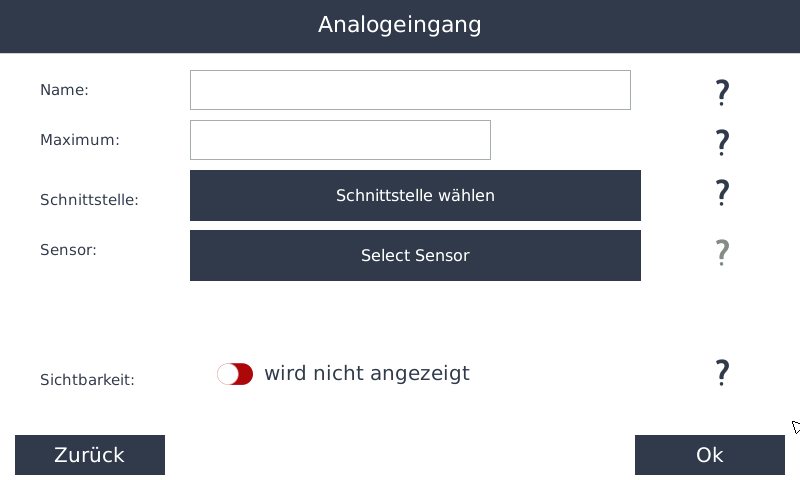

Anlegen
- Mit dem Grünen Plus können Sie einen neuen Sensor anlegen
- Wählen Sie Analogeingang
Name
- Geben Sie einen Namen für den Analogeingang ein.
Maximum
-
Das Maximum, das der Analogeingang erreichen kann (für die Displayskalierung). Falls Werte größer sind als dieser Wert, werden Sie trotzdem richtig aufgezeichnet. Beim Display gehen sie dann aber über die obere Begrenzung hinaus bzw. stehen oben an. Im Internetportal werden die Werte richtig angezeigt.
-
Beim Einstrahlsensor geben Sie hier bitte 1200 (für 1200W/m2) ein.
Schnittstelle
- Wählen Sie den Analogeingang, den Sie verwendet haben (AI 3-4).

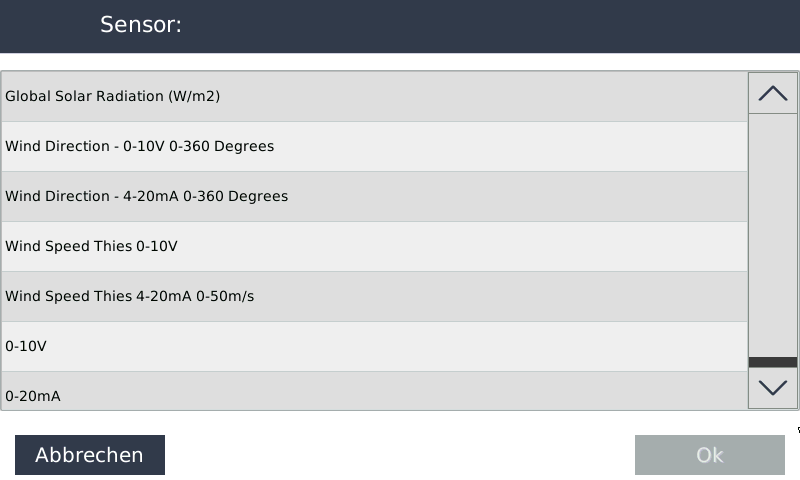

Select Sensor
- Hier wählen Sei Ihren Sensortypen
Sichtbarkeit
- Wählen Sie, ob der Analogeingang am Display sichtbar sein soll (max. 4 Sensoren können sichtbar sein – ansonsten müssen Sie einen anderen Sensor auf nicht sichtbar setzen)
