M-Bus

Funktion

• Hier können Sie einen M-Bus-Zähler als Sensor anlegen

Anlegen

• Mit dem grünen Plus-Symbol können Sie einen neuen Sensor anlegen

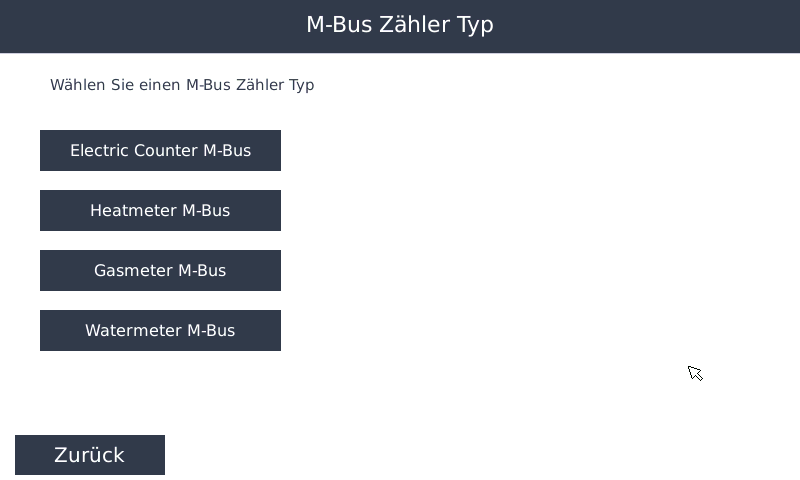

• Wählen Sie anschließend einen M-Bus Zähler Typ aus:
  • Electric Counter M-Bus, Heatmeter M-Bus, Gasmeter M-Bus , oder Watermeter M-Bus

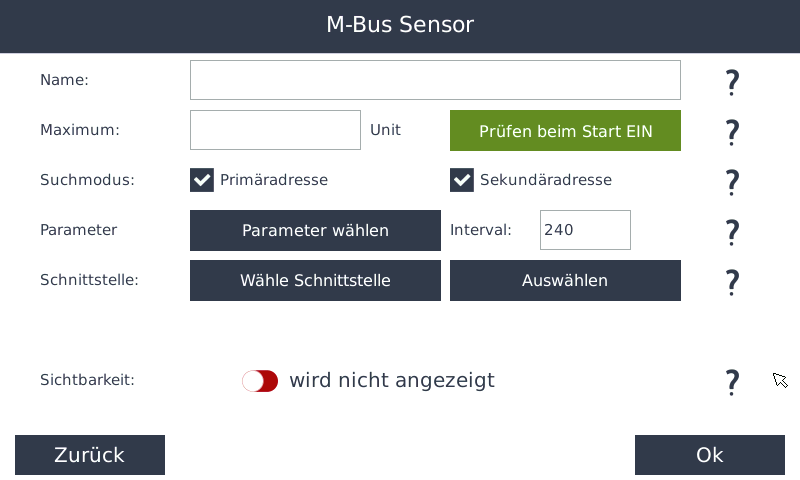

Einbindung

Name

• Legen Sie einen Namen für den Sensor fest

Maximum

• Legen Sie den maximalen Messwert fest, den der Sensor erreichen kann
• Dieser Wert dient ausschließlich der Skalierung auf dem Display

Prüfen beim Start

• Hier können Sie festlegen, ob der Zähler beim Start überprüft werden soll oder nicht

Suchmodus

• Die Zähler können entweder über ihre Primäradresse (0–250) oder über ihre 16-stellige Sekundäradresse ermittelt werden

Die Suche über die Sekundäradresse kann schneller sein, wenn nur wenige Zähler installiert sind oder sich die Sekundäradressen deutlich voneinander unterscheiden

Parameter wählen

• Wählen Sie den Wert aus, den Sie vom Zähler auslesen möchten

Schnittstelle

• Hier können Sie den Sensor über die Bussuche einlesen

Sichtbarkeit

• Legen Sie fest, ob der Sensorwert auf dem Display sichtbar sein soll

Es können maximal 4 Zähler gleichzeitig auf dem Display angezeigt werden. Falls bereits 4 Zähler sichtbar sind, muss zunächst ein anderer Zähler ausgeblendet werden

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern
