Smartmeter

->

Funktion

  • An dieser Stelle kann ein PT1000- oder KTY81-210-Temperaturfühler in 2-Draht-Ausführung ausgelesen werden, der am Analogeingang 3 oder 4 angeschlossen ist

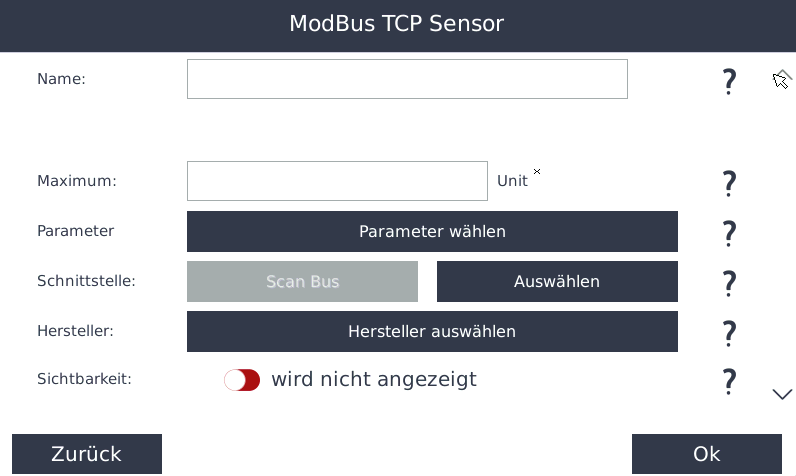

Anlegen

  • Mit dem grünen Plus-Symbol können Sie einen neuen Sensor anlegen
  • Wählen Sie anschließend Smartmeter

Name

  • Legen Sie einen Namen für den Sensor fest

Maximum

  • Legen Sie den maximalen Messwert fest, den der Sensor erreichen kann
  • Dieser Wert dient ausschließlich der Skalierung auf dem Display

Parameter

  • Wählen Sie den Parameter aus, den Sie vom Zähler für den Smartmeter-Sensor auslesen möchten

Schnittstelle

  • Wählen Sie eine der bereits hinterlegten Schnittstellen aus oder suchen Sie den gewünschten Sensor über die IP-Adresse

Hersteller

  • Wählen Sie hier den Hersteller aus

Sichtbarkeit

  • Legen Sie fest, ob der Sensorwert auf dem Display sichtbar sein soll

Es können maximal 4 Kurven gleichzeitig auf dem Display angezeigt werden. Falls bereits 4 Kurven sichtbar sind, muss zunächst ein anderer Sensor ausgeblendet werden

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern
