RS485/Netzwerk Bus-Sensor

Funktion

  • Hier haben Sie die Möglichkeit, einen Sensor über einen Zähler mittels RS485 oder Netzwerk einzubinden

Anlegen

  • Mit dem grünen Plus-Symbol können Sie einen neuen Sensor anlegen
  • Wählen Sie anschließend RS485/Netzwerk Bus-Sensor

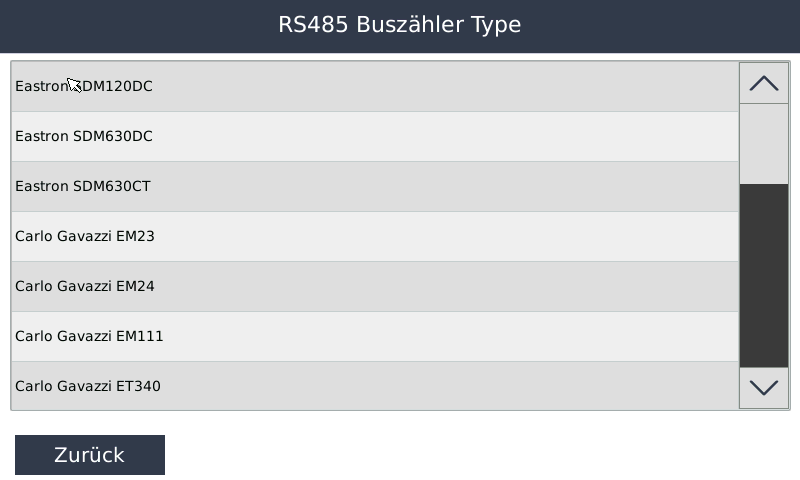

  • Hier können Sie den entsprechenden Zählertyp auswählen, an den Sie einen Sensor anschließen möchten

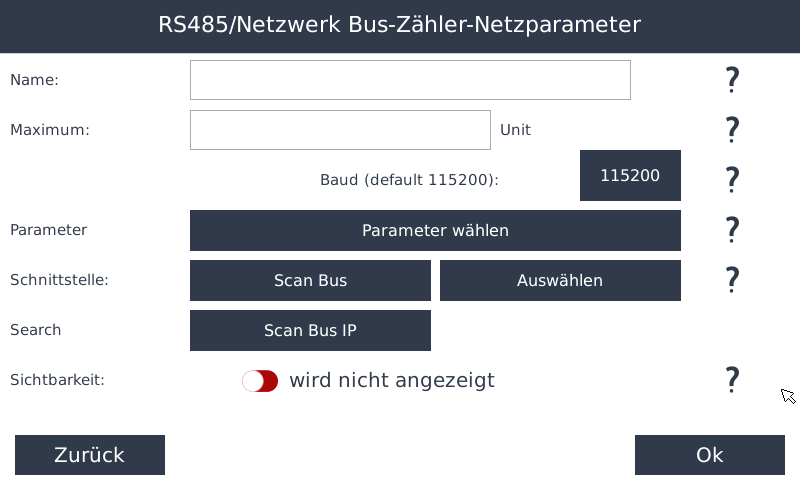

Einbindung

Name

  • Legen Sie einen Namen für den Sensor fest

Maximum

  • Legen Sie den maximalen Messwert fest, den der Sensor erreichen kann
  • Dieser Wert dient ausschließlich der Skalierung auf dem Display

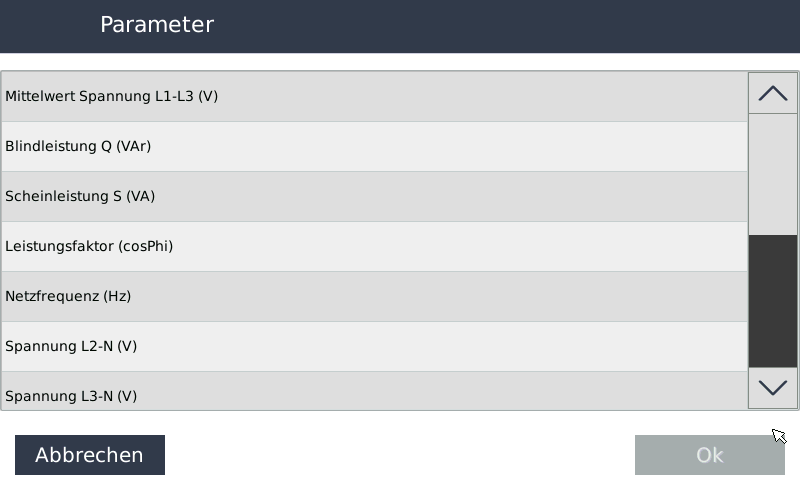

Parameter wählen

  • Wählen Sie die Werte aus, die Sie aus dem Zähler auslesen möchten:

Schnittstelle

  • Hier können Sie den Zähler entweder über die Bussuche Scan Bus oder das Netzwerk Scan Bus IP finden oder einen bereits angelegten Zähler unter Auswählen auswählen

Sichtbarkeit

  • Legen Sie fest, ob der Sensorwert auf dem Display sichtbar sein soll

Es können maximal 4 Zähler gleichzeitig auf dem Display angezeigt werden. Falls bereits 4 Zähler sichtbar sind, muss zunächst ein anderer Zähler ausgeblendet werden

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern
