Einstrahlsensor 1-Wire

Funktion

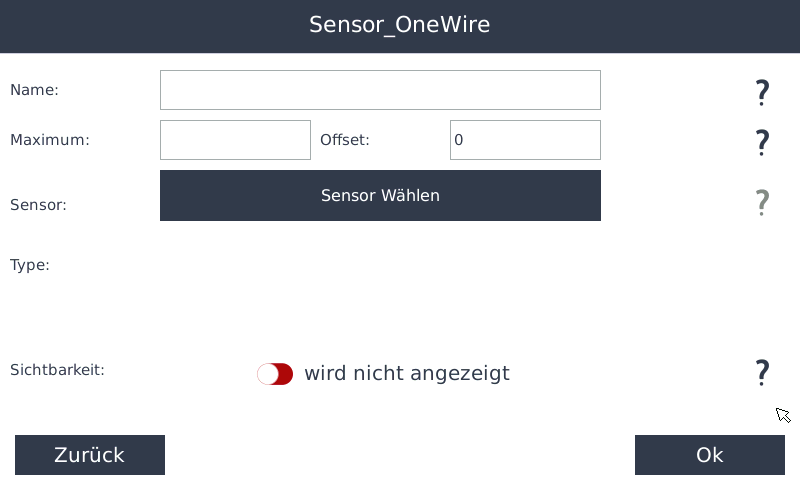

Anlegen des Bausteins

  • Wechseln Sie in die Geräteeinstellungen
  • Wählen Sie den Menüpunkt Sensor aus und legen Sie mit dem grünen Plus ein neuen Sensor an
  • Wählen Sie Einstrahlungssensor und anschließend Einstrahlsensor 1-Wire

Name

  • Legen Sie einen Namen für den Baustein fest

Maximum

  • Erwarteter Maximalwert, dient der Diagrammskalierung

Offset

  • Tragen Sie hier einen Korrekturwert ein
    • Beispiel: Wenn Sie 10 eingeben, wird dieser Wert auf die gemessene Temperatur addiert

Sensor

  • Wählen Sie hier den angeschlossenen Sensor aus

Type

  • Falls der ausgewählte Sensor mehrere Messarten unterstützt, können Sie hier die gewünschte Type auswählen

Sichtbarkeit

  • Legen Sie fest, ob der Sensorwert auf dem Display sichtbar sein soll

Es können maximal 4 Zähler gleichzeitig auf dem Display angezeigt werden. Falls bereits 4 Zähler sichtbar sind, muss zunächst ein anderer Zähler ausgeblendet werden

Bestätigen Sie die Eingaben zweimal mit OK und anschließend mit Speichern

Verkabelung Einstrahlsensor

Sensor anschließen

  • Montieren Sie zunächst den Sensor am Patchkabel und schließen Sie ihn danach an den SmartDog® an
  • Sie können ein Patchkabel auf die benötigte Länge zuschneiden und die Adern wie folgt an die Klemmen des Sensors anschließen

Nicht verwendete Kabelenden einzeln isolieren

  • Bei Sensoren mit losen Adern verwenden Sie entsprechende Abzweigdosen

  • In manchen Sensoren ist es möglich, die Leitungen direkt weiterzuleiten, wenn die Klemmen doppelt ausgeführt sind
