Impulssensor
Übersicht
Es können beliebige Impulse von diversen Sensoren (z.B. Windsensor) angezeigt und aufgezeichnet werden. Die Impulse werden über einen der vier Digitaleingänge eingelesen.
[

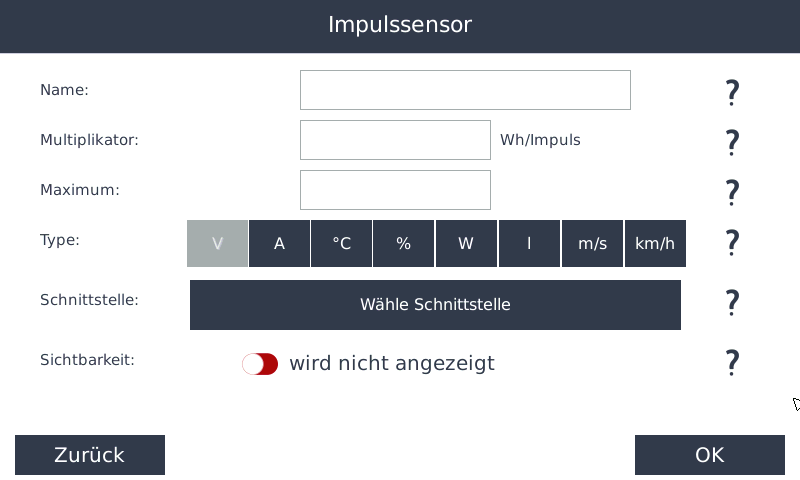

Einbindung
Name
Geben Sie einen Namen für den Sensor ein.
Multiplikator
Geben Sie hier die Wertigkeit für einen Impuls ein. Diesen Wert können Sie am Sensor ablesen bzw. er ist im Datenblatt angegeben.( Beispiel: Windsensor 0,0001173 Impulse je m/s Wind)
Maximum
Das Maximum das der Sensor erreichen kann (für die Displayskalierung). Falls Werte größer sind als dieser Wert, werden Sie trotzdem richtig aufgezeichnet. Beim Display gehen sie dann aber über die obere Begrenzung hinaus bzw. stehen oben an. Im Internetportal werden die Werte richtig angezeigt.
Type
Welche Einheit zählt der Sensor:
| Zeichen | Einheit |
|---|---|
| V | (Volt) |
| A | (Ampere) |
| °C | (Grad) |
| % | (Prozent) |
| W | (Watt) |
| l | (Liter) |
| m/s | (Geschwindigkeit) |
| km/h | (Geschwindigkeit) |
Schnittstelle
Wählen Sie den Digitaleingang, an dem Sie den Sensor angeschlossen haben (DI 1-4).
Sichtbarkeit
Wählen Sie, ob der Sensor am Display sichtbar sein soll (max. 4 Sensoren können sichtbar sein – ansonsten müssen Sie einen anderen Sensor auf nicht sichtbar setzen).
Mit „OK“ verlassen Sie das Menü. Um die Einstellungen in die Konfiguration zu übernehmen, müssen Sie den Konfigurator mit „Speichern“ verlassen!
