Rika Einstrahlsensor Modbus Protokoll

Funktion

• Hier können Sie das Zubehör Rika Einstrahlsensor (Artikelnummer: 340017) in den SmartDog®-System einbinden

Besonderheiten

• Wenn möglich, sollte der Sensor an BUS1 oder BUS2 angeschlossen werden (SmartDog 4.0 auch an Bus3 und Bus4)
• Sind diese Busse bereits belegt, kann der Sensor mit unserem Zubehör RS232 auf RS458 Adapter auch über den RS232-Bus angeschlossen werden (RS232 auf RS458 Adapter SmartDog 4.0)

Wichtige Hinweise

• Pro EZA-Anlage kann nur ein Einstrahlsensor verwendet werden
• An den Modulfeldern muss die korrekte Neigung und Ausrichtung eingestellt werden
• Nur so kann die theoretisch verfügbare Leistung für jedes Feld korrekt berechnet werden
• ZUdem muss der Standort des Sensors hinterlegt werden, da zur Umrechnung von Einstrahlung auf Leistung der Sonnenstand benötigt wird (ortsabhängig)

Sollten Sie aus Datenschutzgründen den genauen Standort nicht hinterlegen wollen, geben Sie bitte zumindest einen groben Wert an

• Je genauer der Standort, desto präziser die Berechnung der Sonnenstand-abhängigen Leistung

• Wird kein Standort angegeben, wird standardmäßig München verwendet

• Adresse des Sensors: Der Einstrahlsensor hat immer die Adresse 82

Weitere Geräte am gleichen BUS dürfen nicht die Adresse 82 haben, sondern müssen eine andere Bus-Adresse verwenden

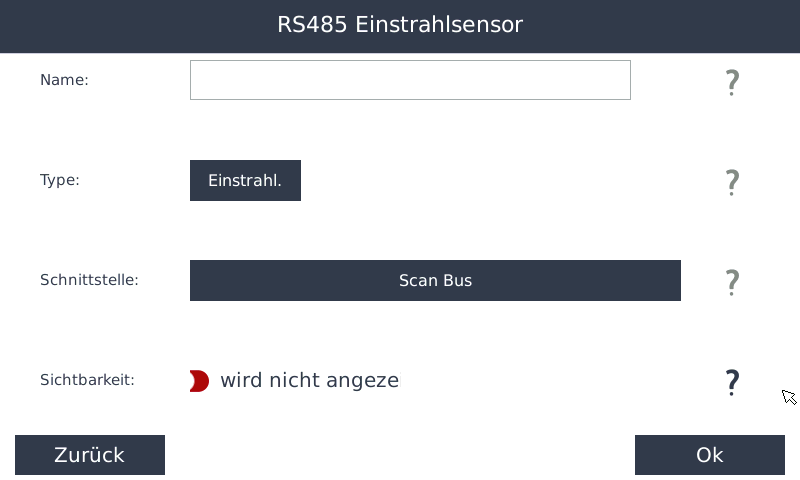

Anlegen des Bausteins

• Wechseln Sie in die Geräteeinstellungen
• Wählen Sie den Menüpunkt Sensor aus und legen Sie mit dem grünen Plus ein neuen Sensor an
• Wählen Sie Einstrahlungssensor und anschließend Rika Einstrahlsensor Modbus Protokol

Name

• Legen Sie einen Namen für den Sensor fest

Type

• Hier können Sie die Type auswählen und bestätigen
  • Automatisch wird dann der Name Globale Einstrahlung vergeben

Schnittstelle

• Hier können Sie den BUS nach angeschlossenen Einstrahlsensoren durchsuchen

Anschlussschema
